Арматура для упрочнения слоистого закладочного массива

Арматура для упрочнения слоистого закладочного массива

Иллюстрации

Показать все

Реферат



Изобретение относится к горной иромышленности и м. б. использовано при подземной разработке полезных ископаемых с закладкой выработанного пространства твердеющей смесью. Цель - снижение затрат на армирование закладки за счет создания предварительно напряженной конструкции . Арматура выполнена из двух металлических сеток (МС) 1, 2, установленных под углом друг к другу и к оси выработки . К бортам выработки сверху МС 1, 2 прикрепляют растяжками 4, а внизу растяжками 5. Растяжки 4 закрепляют с шагом , большим и кратным шагу растяжек 5. Установлены МС 1,2с образованием волнообразной структуры со сдвигом фазы волны в верхней части МС 1, 2 относительно нижней. По всей длине выработки обра- g зуют предварительно напряженную конструкцию, имеюшую в поперечном сечении /Л трапециевидную форму. Арматура может иметь дополнительную МС, размешенную между МС 1, 2. 2 3. п. ф-лы, 4 ил. 00 оо САЭ 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Su 4 Е 21 Е 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

; 1 ! )« ° «0." (21) 4026023/22-03 (22) 20.02.86 (46) 15.07.87. Бюл. № 26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (71) Норильский горно-металлургический комбинат им. А. П. Завенягина (72) А. Н. Фокин, В. Ю. Бадаев, Б. М. Липчанский и А. К. Самусенко (53) 622.273.2 (088.8) (56) Авторское свидетельство СССР № 1055877, кл. E 21 F 15/00, 1982.

Авторское свидетельство СССР № 1154487, кл. Е 21 F 15/00, 1983. (54) АРМАТУРА ДЛЯ УПРОЧН ЕНИЯ

СЛОИСТОГО ЗАКЛАДОЧНОГО МАССИВА (57) Изобретение относится к горной промышленности и м. б. использовано при подземной разработке полезных ископаемых

ÄÄSUÄÄ 1323738 A 1 с закладкой выработанного пространства твердеющей смесью. Цель — снижение затрат на армирование закладки за счет создания предварительно напряженной конструкции. Арматура выполнена из дву х металлических сеток (МС) 1, 2, установленных под углом друг к другу и к оси выработки. К бортам выработки сверху

МС 1, 2 прикрепляют растяжками 4, а внизу растяжками 5. Растяжки 4 закрепляют с шагом, большим и кратным шагу растяжек 5.

Установлены МС 1, 2 с образованием волнообразной структуры со сдвигом фазы волны в верхней части МС 1, 2 относительно нижней. По всей длине выработки образуют предварительно напряженную конструкцию, имеющую в поперечном сечении трапециевидную форму. Арматура может иметь дополнительную МС, размещенную между MC 1, 2. 2 з. п. ф лы, 4 ил.

1323738

Форула изобретения

+un.2

Изобретение относится к горной промышленности и может быть использовано при подземной разработке полезных ископаемых с закладкой выработанного пространства твердеющей смесью.

Целью изобретения является снижение затрат на армирование закладки за счет создания предварительно напряженной конструкции по всей длине выработки.

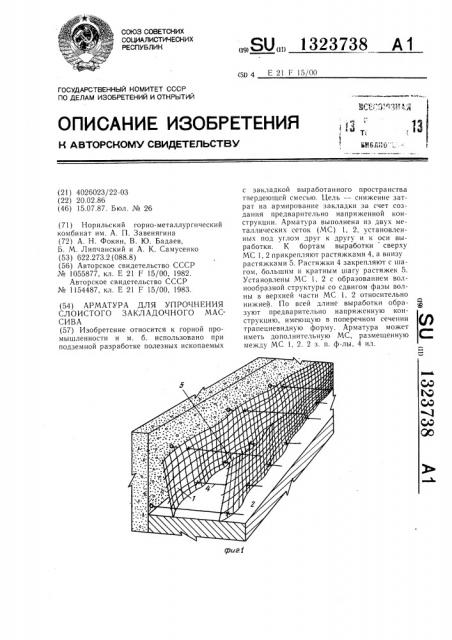

На фиг. 1 показана арматура, общий вид; на фиг. 2 — 4 — варианты конструкции, поперечный разрез выработки.

Конструкция арматуры состоит из металлических сеток 1 и 2, установленных под углом друг к другу и к оси выработки.

При необходимости конструкция может быть дополнена сеткой 3, установленной по оси выработки, и образована тремя и более сетками. В поперечном сечении конструкция при любом количестве сеток имеет трапециевидную форму. Сетки 1 — 3 прикреплены к бортам выработки вверху растяжками 4, и внизу — растяжками 5, выполненными из проволоки, которые для упрощения мо««тажа предпочтительнее составлять из отдельных ее отрезков. Каждая сетка 1 — 3 внизу и вверху растянута во взаимно противоположных направлениях так, что каждая грань образованнои ь пструкции представляет собой сетку, волнообразную в продольной плоскости со сдвигом фазы волны в верхней части сетки относительно нижней. Вверху сетки 1 — 3 закреплены с шагом, большим и кратным шагу закрепления этих сеток внизу. Конструкция из сеток размещена на сейсмостойком экране 6, выполненном, например, в виде подсыпки из рудной мелочи.

Монтаж конструкции производится следующим образом.

После зачистки горной а««р«<. ки и оформления сейсмостойкого экрана 6 íà его поверхности одновременно устанавливают вертикально на необходимом расстоянии друг от друга в зависимости от ширины выработки сетки 1 — 3. Устанавливаемые сетки предварительно закрепляют вверху, в бортах выработки по всей длине без растяжения с цель«о предохранения сеток от падения на почву . После этого отдельными отрезками растяжек 4 и 5 растягивают сетки вверху и внизу соответственно во взаимно противоположных направлениях от осн H;IH к оси выработки. При этом сетки растягивают так, чтобы расстояние между

10 ними было меньшим или большим расстояния между этими сетками внизу. Вверху сетки — 3 раскрепляют в бортах выработки с шагом, большим и кратным шагу раскрепления их внизу. В результате образуют «lo всей длине выработки предва15 рительно напряженную конструкцию, имеющую в поперечном сечении трапециевиднук) форму.

1, Арматура для упрочнения слоистого закладочного массива, содержащая устанавливаемые параллельно друг другу армирующие элементы, выполненные в виде сетки с элементами для закрепления ее в стенках

25 выработки, отличающаяся тем, что, с целью снижения затрат на армирование закладки за счет создания предварительно напряженной конструкции «10 всей длине выработки, сетки связаны между собой в верхней и ««ижней части посредством растяжек с образованием конструкции, имеющей в поперечном сечении трапециевидную форму, при этом сетки установлены с образованием волнообразной структуры со сдвигом фазы волны в верхней части сетки относительно

35 нижнеи

2, Арматура по п. 1, отличающаяся тем, что растяжки в верхней части закреплены с шагом, большим и кратным шагу закрепления их в нижней части.

3. Арматура по п. 1, отличающаяся

40 тем, что она снабжена дополнительной сеткой, установленной между двумя смежными сетками.

1323738

Составитель С. Юмашев

Редактор Н. Горват Техред И. Верес Корректор А. Зимокосов

Заказ 2945 38 Тираж 429 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, К вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
