Маслосъемное устройство

Маслосъемное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к уплотнительной технике и может быть использовано в качестве маслосъемных колец, устанавливаемых на поршнях и штоках машин и механизмов . Целью изобретения является повышение надежности работы устройства за счет придания маслообъемных свойств его расширителю. Расширитель маслосъемного устройства представляет собой спиральный элемент 2, выполненный в виде одинарной или составной призматической пружины с открытой навивкой, и установлен без зазора относительно цилиндра. Масло со стенок цилиндра снимается пластинчатым элементом 1, кроме того, рабочий наклонный участок 9 каждого витка спирального элемента 2, контактируя с зекралом цилиндра, при движении поршня вниз действует как наклонный скребок и очищает масло на своем пути, не создавая при этом препятствия для отвода масла к дренажным каналам. 3 ил. с со ю со 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (511 4 F 16 J 9 20

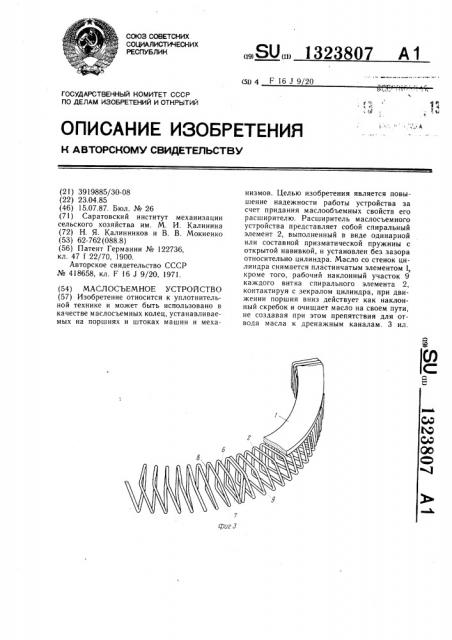

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3919885/30-08 (22) 23.04.85 (46) 15.07.87. Бюл. № 26 (71) Саратовский институт механизации сельского хозяйства им. М. И. Калинина (72) Н. Я. Калинников и В. В. Мокиенко (53) 62-762(088.8) (56) Патент Германии № 122736, кл. 47 1 22/70, 1900.

Авторское свидетельство СССР № 418658, кл. F 16 J 9/20, 1971. (54) МАСЛОСЪЕМНОЕ УСТРОЙСТВО (57) Изобретение относится к уплотнительной технике и может быть использовано в качестве маслосъемных колец, устанавливаемых на поршнях и штоках машин и мехаÄÄSUÄÄ 1323807 A 1 низмов. Целью изобретения является повышение надежности работы устройства за счет придания маслообъемных свойств его расширителю. Расширитель маслосъемного устройства представляет собой спиральный элемент 2, выполненный в виде одинарной или составной призматической пружины с открытой навивкой, и установлен без зазора относительно цилиндра. Масло со стенок цилиндра снимается пластинчатым элементом 1, кроме того, рабочий наклонный участок 9 каждого витка спирального элемента 2, контактируя с зекралом цилиндра, при движении поршня вниз действует как наклонный скребок и очищает масло на своем пути, не создавая при этом препятствия для отвода масла к дренажным каналам. 3 ил.

1323807

Форицла изобретения

С:<:ò iг>итс.< льни>за

Редактор Л. Ренин т!е: рен И. Н<..>ге Корректор Н. Коро,<ь

Заказ о950 I! краж )i! !!одинсное !

)НИИ(!И !;>с<, арс;н< ll!Iol ко <итсги (:(:<,! Il<> <сон)< изооретсний н открытий ! !.3 )З5, .<>!оскии, Ж:! >, Р»«!< иао.. Го 4, 5

Ир )изио;<с> ас< :o «<>. игр<)фикс ко . Ilð< . ир» > <ь l .,у)нгоро.i, <гь иыи, !

Изобретение относится к уплотнительной технике и может быть использовано в качестве маслосъемных колец, устанавливаемых на поршнях или штоках машин и механизмов.

Цель изобретения — повышение надежности работы устройства::а счет придания маслосъемных свойств рас<пирителю.

На фиг. 1 изображено кольцо в сборе с поршнем; на фиг. 2 — вид по стрелке Л иа фиг. 1; на фиг. 3 — кольцо, общий вид.

Маслосъемное устройство состоит из пластинчатого элемента 1 и спирального элемента (расц<ирителя) 2, установленных в канавку 3 поршня 4. Элемент 2 выполнен в виде одинарной или составной призматической пружины с открытой навивкой и установлен без зазора относительно стенок цилиндра 5.

Элемент 2 изго Га вливак)т Hci BHBKOH на квадратную или прямоугольную оправку нроволоки. Горизонтальные участки 6 и (элемента 2 в канавке 3 располагаются по радиусам цилиндра 5, внутренние участки 8 —— параллельно образукпцей цилиндра 6, а внешние рабочие участки 9 — наклонно к образующей цилиндра 5. Дренажный канал 10 выполнен для отвода масла.

Маслосъемное устройство работает следующим образом.

Маслс! со стенок цилиндра 5 снимается пластинчатым элементом l, кроме того, ðBбочий участок 9 каждого ни Гка спирально! о элемента 2, контактируя с зеркалом цилиндра 5, при движении поршня 4 вниз действует как наклонный скребок и счищает масло на своем пути. Рабочие участки 9 всех витков спирального элемента 2 в целом образуют собой маслосъемный элемент, обеспечивающий надежное удаление масла с зеркала цилиндра 5, не создавая при этом препятствия для отвода масла к дренажным каналам 10 в поршне, так как масло свободно может проходить между

1О витками элемента 2. Кснтакт витков элемента 2 с наклоном к направлению движения поршня создает условия для проворачивания устройства в канавке 3, что способствует равномерности износа трущихся поверхностей. Для ускорения приработки и повышения износостойкости устройства на контBêòíûå поверхности элемента 2 могут быть нанесены покрытия. Таким образом, спиральный элемент 2 BhI

Маслосъемное устройство, содержащее пластинчатый маслосъемный и спиральный элементы, размещенные в кольцевой канавке поршня, установленного в цилиндре, отли«аюи4ееся тем, что, с целью повышения надежности работы устройства, спиральный элемент выполнен в виде одинарной или с о с т B B I I o A и р и 3 м а Г и ч е с к о Й Г< р у ж и н ы с 0 T K p blЗО тои навивкой H установ.<ен без за:орг относительно стенок цилиндра.
