Устройство для тепловлажностной обработки воздуха

Устройство для тепловлажностной обработки воздуха

Иллюстрации

Показать все

Реферат



Изобретение относится к технике кондиционирования воздуха и позволяет повысить производительность и снизить габариты устройства. Форсунка каждого трубного стояка имеет камеру закручивания, выполненную из листа 7 клиновидной формы, закрученного в виде спирали. Спираль расширяется к центру закручивания и открыта с торцов, образуя сопла 9. Такая конструкция камеры закучивания позволяет сформировать два противоположных факела распыленной воды, выходящих из сопл 9 спиральной формы, кромка которых завита по винтовой линии в сторону направления факела распыленной воды. Это приводит к образованию факела в виде многослойного спирального конуса, вследствие чего увеличивается площадь контакта между воздухом и водой и тепломассообмен между ними. 5 ил. со IC со 00 1C О5

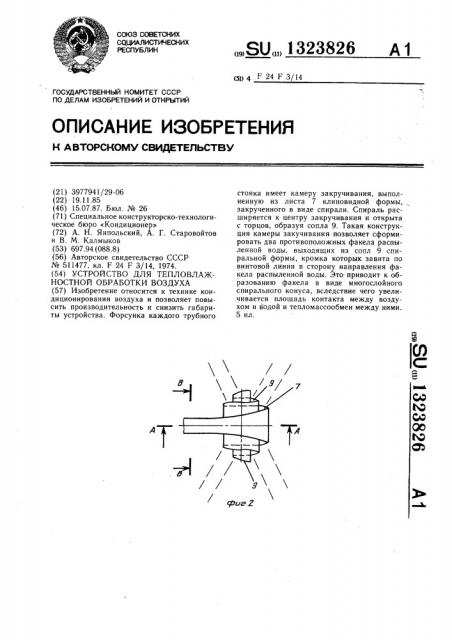

СОЮЗ СОВЕТСКИХ

СС1ЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН дц 4 F 24 F 3/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3977941/29-06 (22) 19.11.85 (46) 15.07.87. Бюл. № 26 (71) Специальное конструкторско-технологическое бюро «Кондиционер» (72) А. Н. Янпольский, А. Г. Старовойтов и В. М. Калмыков (53) 697.94 (088.8) (56) Авторское свидетельство СССР № 511477, кл. F 24 F 3/14, 1974. (54) УСТРОЙСТВО ДЛЯ ТЕПЛОВЛАЖНОСТНОЙ ОБРАБОТКИ ВОЗДУХА (57) Изобретение относится к технике кондиционирования воздуха и позволяет повысить производительность и снизить габариты устройства. Форсунка каждого трубного

„„Я0„„1323826 А1 стояка имеет камеру закручивания, выполненную из листа 7 клиновидной формы, закрученного в виде спирали. Спираль расширяется к центру закручивания и открыта с торцов, образуя сопла 9. Такая конструкция камеры закучивания позволяет сформировать два противоположных факела распыленной воды, выходящих из сопл 9 спиральной формы, кромка которых завита по винтовой линии в сторону направления факела распыленной воды. Это приводит к образованию факела в виде многослойного спирального конуса, вследствие чего увеличивается площадь контакта между воздухом и водой и тепломассообмен между ними.

5 ил.

l323826

Изобретение относится к технике кондиционирования воздуха, в частности к аппаратам для тепловлажностной обработки воздуха.

Цель изобретения -- повышение производительности и снижение габаритов устройства.

На фиг. 1 изображена IlpHHUèèèàëüêàÿ схем ; предлагаемого устройства; на фи1. 2— форсунка; па фиг. 3 — сечение А — А на фиг.

2; на фиг. 4 — сечение Б — Б на фиг. 3; на фиг. 5 -- сечение  — Б на фиг. 2.

Устройство содержит корпус l с поддоном 2 и размещенные внутри него сепаратор 3 и трубные стояки 4 с по меньшей мере одной форсункой 5., имеющей камеру 6 закручивания, распыляющую жидкость в направлении потока воздуха и против него. Камепа 6 закручивания выполнена из листа 7 клииовидной формы, закрученного в виде с1шрали 8, расширяющейся к центру закру IHHUHHH и открытой с торцов. Спираль 8 открытая с торцов образует сопла 9

Устройство работает следук7щим образом.

Обрабатываемый воздух поступает в корпуc!и вступает в контакт с,дисперги;7У ЕМ;7 и BOI OH, KOTOPII B UOCTJ IIHCT H I и ОДДОIla 2 через стояки 4 и разбрызгивается форсунками 5. При этом вода поступает в камеру 6 закручивания форсунки 5, где приобретает вращательное движение и выходит через со 1ла 9 в виде многослойных спиральных конических факелов, работающих в противоположных направлениях, которые заTcpHIoT cBoIo у стой чивость H 17аспадак7тся а большое количество капель разUI Ix размеров, образуя при -7том большую поверхность контакта обрабатываемого воздуха с водой, в результате чего г1роисхоlHг интенсивный тспломассообмен между водой H кондиционируемым воздухом. Обраба25

Формула изобретения

Устройство для тепловлажностной обработки воздуха, содержащее корпус с поддоном и размещенные внутри корпуса сепаратор и трубные стояки с по меньшей мере одной форсункой, имеющей камеру закручивания, распыляюшую жидкость в направлении потока воздуха и против него, отлинаюигееся тем, что, с целью повыгнения производительности и снижения габаритов устройства, камера закручивания выполнена из листа клиновидиой формы, закрученного в виде спирали, расширяющейся к центру закручивания и открытой с торцов. тываемый воздух через сепаратор 3 вовлекается в вентиляционную систему.

Таким образом, конструкция камеры 6 закручивания, выполненная из листа клиновидной формы, позволяет сформировать два противоположных факела распыленной воды, выходящих из сопл 9 спиральной формы, кромка которых завита по винтовой линии в сторону направления факела распыленной воды, что приводит к образованию

1О факела в виде многослойного спирального конуса, поверхность которого значительно больше поверхности однослойного конусного факела, вследствие чего увеличивается плошаль контакта между воздухом и водой и

1> тепломассообмен между ними.

Наличие двух многослойных факелов и камеры 6 закручивания, выполненной в виде многослойной спирали, позволяет значительно сократить габариты как самой форсунки 5, так и устройства в целом, так как площадь контакта воздуха с орошающей водой значительно увеличивается и тепломассообмен может осушествляться в меньших объемах оросительного устройства.

1323826

Д-A стиг 4.

Р-dF фаа Д

Составитель Г. Турунов

Реда кто р А. Реви н Техред И. Верес Корректор A. Зимокосов

Заказ 2951 42 Тираж 659 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий !! 3035, Москва, Ж вЂ” 35, Раушская наб.. д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная. 4
