Устройство для измерения осевых усилий

Устройство для измерения осевых усилий

Иллюстрации

Показать все

Реферат



изобретение относится к силоизмерительной технике и позволяет повысить точность устройства. По торцам упругого втулочного элемента 1 соосно резьбовому стержню 3 размещены опорные втулки 5 и 6. На наружной боковой поверхности каждой из них сформировано нечетное количество равномерно расположенных по окружности продольных центрирующих выступов, периферийные поверхности которых выполнены в виде части единой конической поверхности . Возникающая при затяжке стержня 3 натяжной гайкой 4 осевая сила передается выступами втулок 5 и 6 на элемент 1. Сжатие силоизмерительной базы 12 в осевом направлении фиксируется индикатором 2. 3 ил. S № 23 фигЛ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1323876

А1 (584 G 01 1-524

1 г)

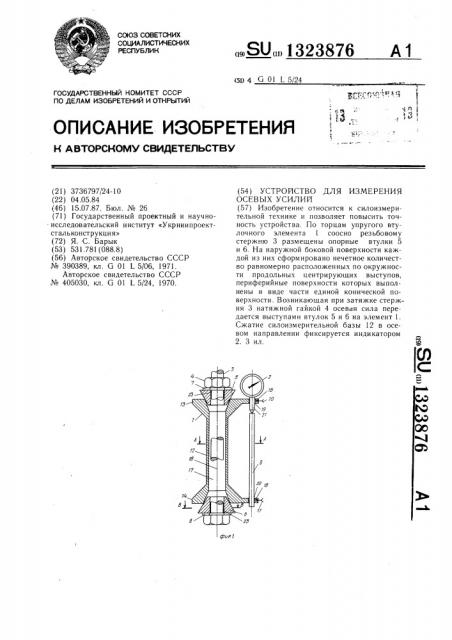

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 3736797/24-10 (22) 04.05.84 (46) 15.07.87. Бюл. № 26 (71) Государственный проектный и научноисследовательский институт «Укрниипроектстальконструкция» (72) Я. С. Барык (53) 531 781 (088.8) (56) Авторское свидетельство СССР № 390389, кл. G 01 L 5/06, 1971.

Авторское свидетельство СССР № 405030, кл. G 01 L 5/24, 1970. (54) УСТРОИСТВО ДЛЯ ИЗМЕРЕНИЯ

ОСЕВЫХ УСИЛИЛ (57) Изобретение относится к силоизмерительной технике и позволяет повысить точность устройства. По торцам упругого втулочного элемента 1 соосно резьбовому стержню 3 размещены опорные втулки 5 и 6. На наружной боковой поверхности каждой из них сформировано нечетное количество равномерно расположенных по окружности продольных центрирующих выступов, периферийные поверхности которых выполнены в виде части единой конической поверхности. Возникающая при затяжке стержня 3 натяжной гайкой 4 осевая сила передается выступами втулок 5 и 6 на элемент 1.

Сжатие силоизмерительной базы 12 в осевом направлении фиксируется индикатором

2. 3 ил.

1323876

Формула изобретения

Составитель A. Лмаханов

Редактор Н. Слободяник Техред И. Верес Корректор Н. Король

Заказ 2955/45 Тираж 776 Подписное

ВИИИПИ Государственного комитета СССР Ilo делам изобретений и открытий

1 l 3035, Москва, Ж 35, Раугнская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к силоизмерительной технике и может быть использовано для. измерения осевых усилий, главным образом растягивающих, в болтах, пучках арматуры и т. д. 5

Целью изобретения является повышение точности.

На фиг. 1 показана конструкция предлагаемого устройства; на фиг. 2 — сечение

А — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 1.

Устройство для измерения осевых усилий содержит упругий втулочный элемент 1, измеритель деформации втулочного элемента 1, выполненный в виде индикатора 2 часового типа, резьбовой стержень 3 с натяжной гайкой 4, две опорные втулки 5, 6, шайбы 7, 8, стержень-удлинитель 9 и стопорные винты 10, 11.

При этом втулочный элемент 1 выполнен в виде катушки и подразделен на три участ- 20 ка — силоизмерительную базу 12 цилиндрической формы и два оголовка 13, 14 с выступами 15, 16. Силоизмерительная база 12 и оголовки 13, 14 выполнены с продольным сквозным отверстием 17 и являются осесимметричными и соосными к оси 18.

На выступах 15, 16 выполнены отверстия 19, 20, ориентированные параллельно оси 18, в которые введены соответственно ножка 21 индикатора 2 и стержень-удлинитель 9, зафиксированные стопорными винтами 10, 11.

На наружной боковой поверхности опорных втулок 5, 6 сформировано нечетное количество равномерно расположенных по окружности шлицеподобных центрирующих выступов 22, опорные поверхности которых выполнены по еди ной конической поверхности симметричной оси втулки. При этом опорные торцовые поверхности втулок 5, 6 выполнены перпендикулярными их осям.

Резьбовой стержень 3 установлен по 4р оси 18 втулочного элемента 1, по торцам которого установлены опорные втулки 5, 6 и поджаты к нему с помощью резьбового стержня 3 и натяжной гайки 4 через шайбы 7,8.

При этом опорные втулки 5, 6 поджаты к втулочному элементу по коническим поверхностям шлицеподобных центрирующих выступов 22, а шайбы 7, 8 поджаты к торцовым опорным поверхностям втулок 5, 6.

Центровка резьбового стержня 3 относительно опорных втулок 5, 6 выполнена кольцевым и прокладками 23.

Устройство для измерения осевых усилий работает следующим образом.

При затяжке резьбового стержня 3 натяжной гайкой 4 возникающая при этом осевая сила через шлицеподобные центрирующие выступы 22 опорных втулок 5, 6 передается на втулочный элемент 1, силоизмерительная база 12 которого под действием этой силы сжимается в осевом направлении, что регистрируется индикатором 2.

Устройство для измерения осевых усилий, содержащее упругий втулочный элемент с измерителем деформации и резьбовой стержень с натяжной гайкой, установленный по оси упругого втулочного элемента, отличающееся тем, что, с целью повышения точности, в него введены две опорные втулки, на наружной боковой поверхности каждой из которых сформировано нечетное количество равномерно расположенных по окружности продольных центрирующих выступов, периферийные поверхности которых выполнены в виде части единой конической поверхности, симметричной оси втулки, перпендикулярной ее опорному торцу, при этом опорные втулки установлены соосно резьбовому стержню Во торцам упругого втулочного элемента и прижаты к нему выступами.

b-б
