Способ определения прочности бетона

Способ определения прочности бетона

Иллюстрации

Показать все

Реферат



Изобретение относится к области определения прочностных характеристик материалов акустическими методами неразрущающего контроля. Целью изобретения является обеспечение определения прочности бетона заполнения в сборно-монолитных Конструкциях за счет учета скорости распространения акустических колебаний в плитах облицовки благодаря дополнительному поверхностному прозвучиванию бетонной конструкции. Бетонную конструкцию прозвучивают теневым методом и измеряют скорость uo распространения акустических колебаний. Затем бетонную конструкцию прозвучивают по поверхности и измеряют время 1,3 распространения акустических колебаний в каждой плите облицовки. Скорость ui.3 при сквозном прозвучивании плит узнают по тарировочной зависимости /(), а скорость Уо распространения акустических колебаний в бетоне заполнения при сквозном прозвучивании определяют с помощью известных толщин элементов сборно-монолитной конструкции, а ИО 02 с помощью тарировочной зависимости, полученной для данных технологических параметров , определяют прочность бетона заполнения . i 0) 00 ю со 00 4;; О5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц 4 G 01 N 29 00, 33 38

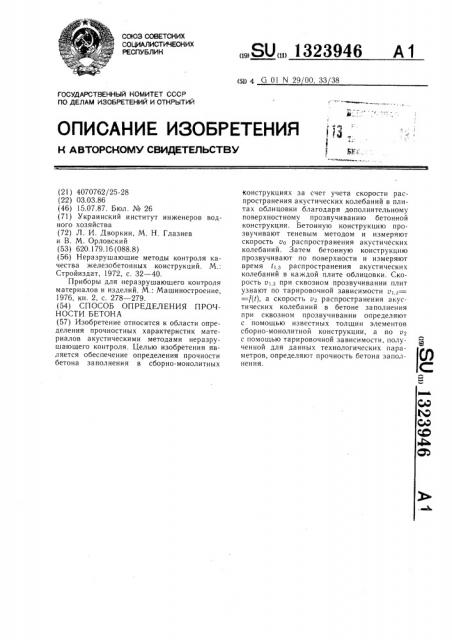

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTQPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4070762/25-28 (22) 03.03.86 (46) 15.07.87. Бюл. ¹ 26 (71) Украинский институт инженеров водного хозяиства (72) Л. И. Дворкин, М. Н. Глазнев и В. М. Орловский (53) 620.179.16 (088.8) (56) Неразрушающие методы контроля качества железобетонных конструкций. М.:

Стройиздат, 1972, с. 32 — 40.

Приборы для неразрушающего контроля материалов и изделий. М.: Машиностроение, 1976, кн. 2, с. 278 — 279. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ БЕТОНА (57) Изобретение относится к области определения прочностных характеристик материалов акустическими методами неразрушающего контроля. Целью изобретения является обеспечение определения прочности бетона заполнения в сборно-монолитных

ÄÄSUÄÄ 1323946 А1 конструкциях за счет учета скорости распространения акустических колебаний в плитах облицовки благодаря дополнительному поверхностному прозвучиванию бетонной конструкции. Бетонную конструкцию прозвучивают теневым методом и измеряют скорость vp распространения акустических колебаний. Затем бетонную конструкцию прозвучивают по поверхности и измеряют время ti,3 распространения акустических колебаний в каждой плите облицовки. Скорость v) 3 при сквозном прозвучивании плит узнают по тарировочной зависимости с =

= ® а скорость в. распространения акустических колебаний в бетоне заполнения при сквозном прозвучивании определяют с помощью известных тол щин элементов сборно-монолитной конструкции, а по г с помощью тарировочной зависимости, полученной для данных технологических параметров, определяют прочность бетона заполнения.

1323946

vq — — 3,438 км/с г2

Нд пз

Va V5

Составитель В. Гондаревский

Редактор А. Лежнина Техред И. Верес Корректор В. Вутяга

Заказ 2959/48 Тираж 77б Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к способам определения прочностных характеристик материалов акустическими методами неразрушающего контроля и может быть использовано при определении прочности бетона заполнения в сборно-монолитных конструкциях.

Целью изобретения является обеспечение возможности определения прочности бетона заполнения в сборно-монолитных конструкциях за счет дополнительного поверхностного прозвучивания плит облицовки.

Способ определения прочности бетона осуществляют следующим образом.

Бетонную конструкцию подвергают сквозному прозвучиванию и измеряют скорость распространения акустических колебаний в бетонной конструкции. Затем плиты облицовки бетонной конструкции подвергают поверхностному прозвучиванию и измеряют время распространения акустических колебаний в каждой плите облицовки. По тарировочным зависимостям прочности плит от времени распространения при поверхностном прозвучивании и от скорости распространения при сквозном прозвучивании вычисляют последний параметр. Зная скорость распространения акустических колебаний в плитах при сквозном прозвучивании и толщины плит и заполнения находят значение скорости распространения акустических колебаний в бетоне заполнения и по тарировочной зависимости для данных технологических параметров определяют значение прочности бетона заполнения.

Пример. Контролю подвергали сборномонолитную конструкцию тол щиной Ho= — — 590 мм с двумя плитами облицовки толщиной hi=ho=90 мм и бетоном заполнения толщиной hz=410 мм. Сквозное прозвучивание сборно-монолитной конструкции позволило определить скорость распространения акустических колебаний vo=3,701 км/с. Поверхностное прозвучивание в бетоне первой и второй плит облицовки при стандартной базе 150 мм позволило определить время распространения акустических колебаний

ti=41,8 мкс и 4=44,5 мкс. Вид тарировочной зависимости прочности Я с учетом технологических параметров бетона первой и второй плит облицовки при поверхностном способе прозвучивания R = 131,5 к, X ex p (— 0,0328t ) .

Вид тарировочной зависимости прочности R с учетом технологических параметров бетона первой и второй плит облицовки при сквозном способе прозвучивания

=4,83 ехр (0,428v) .

Из этих тарировочных зависимостей, зная t, легко получают vi-4,519 км/с, vs=4,446 км/с.

Затем вычисляют скорость распространения акустических колебаний при сквозном прозвучивании в бетоне заполнения

Прочность R бетона заполнения сборномонолитной конструкции определяют по тарировочной зависимости, полученной с учетом технологических параметров бетона:

R= 4,45åõ р (0,410 V ) = 18,2 МП а.

Определение прочности бетона заполнения на эталонных образцах показало погрешность способа определения прочности бетона порядка 5Я.

Формула изобретения

Способ определения прочности бетона, заключающийся в том, что бетон подвергают сквозному прозвучиванию, измеряют скорость распространения акустических колебаний и по тарировочным зависимостям определяют прочность бетона, отличающийся тем, что, с целью определения прочности бетона заполнения в сборно-монолитных конструкциях, плиты облицовки дополнительно подвергают поверхностному прозвучиванию, измеряют время распространения акустических колебаний в плитах облицовки, а прочность R бетона заполнения определяют с учетом тарировочных зависимостей скорости распространения акустических колебаний в плитах облицовки при сквозном прозвучивании от скорости при поверхностном прозвучивании по формуле

R=bоехр(b< l,„/(4/т — l,/v1 — 1з/v )), 40 где bo, b< — эмпирические коэффициенты;

vo — скорость во всей сборномонолитной конструкции при сквозном прозвучива45 нии;

vi, о. — скорости в плитах облицовки при сквозном прозвучивании;

l, lo, ti, 4 — толщины соответственно бетона заполнения, всей сборс,о но-монолитной конструкции и плит облицовки.
