Устройство для измерения коэффициента мощности

Устройство для измерения коэффициента мощности

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольноизмерительной технике. Цель изобретения - повышение точности устройства - достигается за счет введения компаратора 4 произведений , при этом источник опорного напряжения и преобразователь 3 действующего значения соединены с его первым и вторым входами, а третий вход компаратора 4 произведений соединен с выходом и вторым входом компаратора 1 произведений. 1 ил. сл со ГС со со 1C

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН д11 4 G 01 R 21/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOÐCÊÎM Ó СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3963087/24-21 (22) 14.10.85 (46) 15.07.87. Бюл. № 26 (71) Харьковский политехнический институт им. В. И. Ленина (72) В. У. Кизилов и А. И. Чернявский (53) 621.317.7 (088.8) (56) Авторское свидетельство СССР № !137485, кл. G 06 G 7/16, 1984.

Авторское свидетельство СССР № 1215039, кл. G 01 R 21/06, 1984.

„„SU„„1323972 А 1 (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

КОЭФФИЦИЕНТА МОЩНОСТИ (57) Изобретение относится к контрольноизмерительной технике. Цель изобретения— повышение точности устройства — достигается за счет введения компаратора 4 произведений, при этом источник опорного напряжения и преобразователь 3 действующего значения соединены с его первым и вторым входами, а третий вход компаратора 4 произведений соединен с выходом и вторым входом компаратора I произведений. 1 ил.

1323972 и (/)1(/) р= — — — - =Icoscp.

Формула изобретения

Составители С. Сафохин

Редактор Е. Копна екред И. Верес Корректор Л. Патай

Заказ 2961/4!1 Тираж 730 Г!одписное

ВНИИПИ Государственного комит;та ССС1 по делам изобретений и открытий

113035, 31осква, гК 35. 1- ат шская è IG., д. 415

Производствешго-полиграфическое пре..:i:ðû òèå, г. Ужгород, ул. Проектная, 4

Изобретение относится к контрольноизмерительной технике и предназначено для использования при измерениях коэффициента мощности в сетях с сильно искаженными формами тока и напряжения.

Цель изобретения — повышение точности устройства.

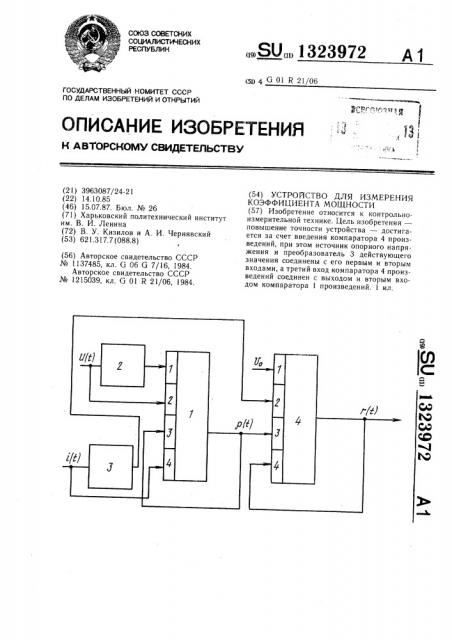

На чертеже изображена функциональная схема устройства для измерения коэффициента мощности.

Устройство содержит первый компара- 10 тор 1 произведений, первый 2 и второй 3 преобразователи действующего значения, второи компаратор 4 произведений, причем к первому входу первого компаратора 1 произведений подключен выход первого преобразователя 2 действующего значения, вход которого подключен к второму вхо ". первого компаратора 1 произведений и является первым входом ус1ройства, -р»; ..й вход первого компаратора 1 произведений подключен к его выходу, а четвертый вход— к входу второго преобразователя 3 действую1цего значения и является вторым входом устройства, первый вход второго компаратора 4 произведений подключен к источнику опорного напряжения, второй вход подкл1очен к выходу второго преобразователя 3 действующего значения, третий гход подключен к выходу первого ко.гпаратори 1

Произведений, а четвертый вход соединен с его выходом и является выходом устройства.

Устройство работает следующим образо и.

На первый вход компаратора произведений поступает сигнал с первого преобразователя 2 действующего значения напряжения, а на второй и четвертый входы поступают соответственно сигналы переменного напряжения и тока контролируемой цепи, выходной сигнал компаратора 1 произвед::ний р®, поступающий на его третий вход, определяется как

Uv(t) = и(/)/(1).

Среднее значение выходного сигнала компаратора I произведений за период преобразования выходных сигналов Т равно

В установившемся режиме оно определяется как

Это значение поступает на третий вход второго компаратора 4 произведений, к перво1,;у входу которого подключен источник опорного напряжения L и. На второй вход компаратора 4 произведений поступает сигнал от второго преобразователя 3 действующего значения I, и выходной сигнал компаратора 4 произведений У® поступающий на его четвертый вход, определяется как р Uo Icos(p U()

;. (/) — — — — — - — Уосозгр.

1 I 1 ак как сигналы I, Ua — — сигналы постоянного тока, то и Z(t) также является сигналом .1остоянного тока.

Устройство для измерения коэффициента мо1цности, содержащее компаратор произведений, два преобразователя действующего значения, входы которых подключены к соответству1ощим входным шинам, а выход первого преобразователя действующего значения соединен с первым входом компаратора произведений, отличающееся тем, что, с целью повышения точности устройства, в не-:о введен второй компаратор произведений, к первому и второму входу которого подключе1 ы соответственно источник опорного напряжения и выход второго преобразователя действующего значения, гретий вход второго компаратора произведений соединен с выходом первого компаратора произведений, второй вход первого компаратора произведений подключен к входу первого преобразователя .действующего значения, третий вход — к его выходу а четвертый вход— к входу второго преобразователя действующего значения, четвертый вход второго компаратора произведений соединен с его выходом и является выходом устройства.
