Реферат



№ 132420

Класс 42h, 37

42<, 13вз

ccc t>

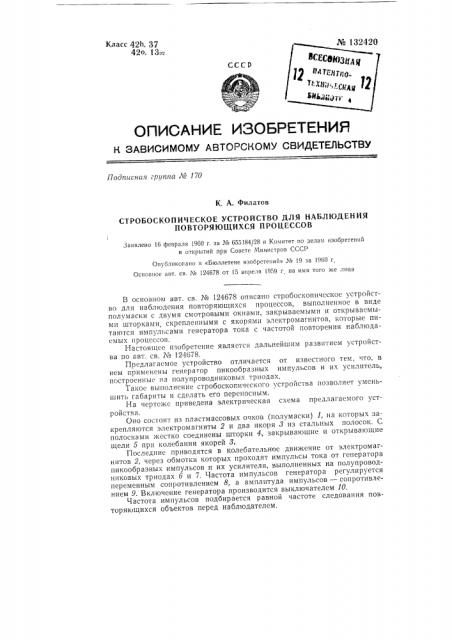

ОПИСАНИЕ ИЗОБРЕТЕНИР

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 170

К. А. Филатов

СТРОБОСКОПИЧЕСКОЕ УСТРОЙСТВО ДЛЯ НАБЛЮДЕНИЯ

ПОВТОРЯН)ЩИХСЯ ПРОЦЕССОВ

Заявлено 16 февраля 1960 г. за № 655184/28 в Комитет по делам изобретений и открытий при Совете Чивистров СССР

Опубликогано в «Бюллетене изобретений» ¹ 19 за 1960 г

Основное авт. св. № 124678 от 15 апреля 1959 г на имя того >ке лица

В основном авт. св. № 124б78 описано стробоскопичсское устроиство для наблюдения повторяющихся процессов, выполненное в виде полумаски с двумя смотровыми окнами, закрываемыми и открываемыми шторками скрепленными с якорями электромагнитов, которые пи1 таются импульсами генератора тока с частотои повторения наблюдаемых процессов.

Настоящее изобретение является дальнейшим развитием устройства по авт. св. № 121678.

Предлагаемое устройство отличается от известного тем, что, в нем применены генератор пикообразных импульсов и их усилитель, построенные на полупроводниковых триодах.

Такое выполнение стробоскопичсского устройства позволяет уменьшить габариты и сделать его переносным.

На чертеже приведена электрическая схема предлагаемого устройства.

Оно состоит из пластмассовых очков (полумаски) 1, на которых закрепляются электромагниты 2 и два якоря 3 из с а. стальных полосок, С полосками жестко соединены шторки 4, закрывающ ю ие и откоывающие щели 5 прп колебании якорей 8.

Последние приводятся в колебательное движение от электpîìàãнитов 2, через обмотки которых проходят импульсы тока от генератора б азных импульсов и их усилителя, выполненных на полупроводпикоо ра о а егчли "ется никовых триодах б и 7, Частота импульсов генератора ре . р переменным сопротивлением 8, а амплитуда импульсов — сопротивлением 9. Включение генератора производится выключателем 10.

Частота импульсов подбирается равной частоте следования повторяющихся объектов перед наблюдателем.
