Способ настройки положения вершины резца

Способ настройки положения вершины резца

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано при настройке инструментов в металлорежущих станках. Целью изобретения является повышение точности и упрощение процесса настройки за счет, ликвидации влияния погрешности биения шпинделя станка на точность настройки инструмента . Устройство содержит экран 1, закрепленный в патроне 2. На экране 1 намечена эксцентрично метка. На задней бабке 4 закреплен проектор 5 с коническим хвостовиком и регулируемой пластиной 6 с винтами 7. Перед настройкой резца 8 включается станок и на экране 1 метка описывает окружность . На экране 1 проектируются также перекрытие и окружность пластины 6. Регулировочными винтами 7 совмещают центры окружностей экрана 1 и пластины 6 путем смещения пластины 6. Настройку резца осуществляют путем совмещения проекции его вершины на экране с оптической осью окружностей, спроектированных на экране 1. 2 ил. (Л с со ю 4 05 СО Фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 23 В 25/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l Ф а1 д

t

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3911871/25-08 (22) 18.06.85 (46) 23.07.87. Бюл. В 27 (71) Всесоюзный научно-исследовательский институт технологии насосного машиностроения (72) P.À. Агаджанян, P.М. Адгамов, А.Г. Кайшев, И.А. Лазарев и И.И. Низамутдинов (53) 62 1.9-77(088.8) (56) Соболев Н.П. Оптика в металлорежущих станках.-М.-Л.: Машгиз, 1958, с. 78-83. (54) СПОСОБ НАСТРОЙКИ ПОЛОЖЕНИЯ ВЕРШИНЫ РЕЗЦА (57) Изобретение относится к машиностроению и может быть использовано при настройке инструментов в металлорежущих станках. Целью изобретения

ÄÄSUÄÄ 1324769 А1 является повышение точности и упрощение процесса настройки за счет ликвидации влияния погрешности биения шпинделя станка на точность настройки инструмента. Устройство содержит экран

1, закрепленный в патроне 2. На экране

1 намечена эксцентрично метка. На задней бабке 4 закреплен проектор 5 с коническим хвостовиком и регулируемой пластиной 6 с винтами 7. Перед настройкой резца 8 включается станок и на экране 1 метка описывает окружность. На экране 1 проектируются также перекрытие и окружность пластины 6.

Регулировочными винтами 7 совмещают центры окружностей экрана 1 и пластиЖ ны 6 путем смещения пластины 6. Настройку резца осуществляют путем совмещения проекции его вершины на экране с оптической осью окружностей, спроек- тированных на экране 1. 2 ил.

132476

Составитель В. Жиганов

Техред И.Попович Корректор Н. Король

Редактор Н. Бобкова

Заказ 2999/9

Тираж 974 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж"35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению и может быть использовано при настройке инструментов в металлорежущих станках, Цель изобретения — повышение точ- 5 ности и упрощение процесса настройки за счет ликвидации влияния погрешности биения шпинделя станка на точность настройки инструмента.

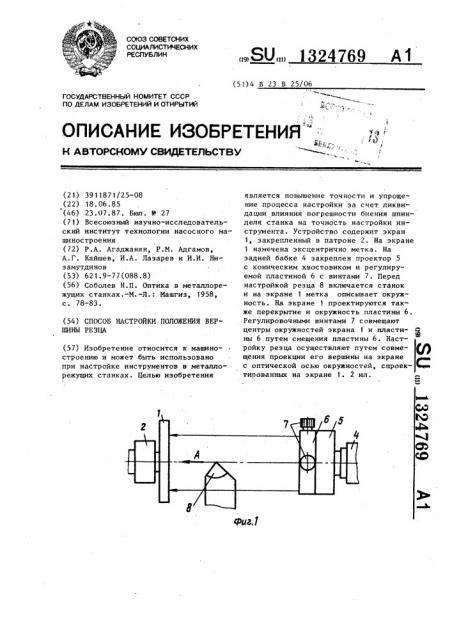

На фиг. 1 показано устройство для осуществления .способа настройки положения вершины резца, общий вид; на фиг. 2. — вид А на фиг. 1.

Устройство состоит из экрана 1, закрепленного в патроне 2. На экране

1 нанесена эксцентричная метка 3. На задней бабке 4 закреплен проектор 5 с коническим хвостовиком и регулируемой пластиной 6 с винтами 7. Перед настройкой резца 8 включается станок и на экране 1 метка 3 описывает окруж4ость. Включается в сеть проектор 5 и на экран 1 проектируется перекрестье с окружностью, нанесенное на пластины

9 2 б. Регулировочными винтами 7 обеспечивают совмещение окружностей, полученных вращением метки и спроектированную проектором. Включают станок и устанавливают резец таким образом, что проекция его вершины на экран касается оптической оси, проходящей через центр перекрестья, спроектированного на экран 1. формула изобретения

Способ настройки положения вершины резца, заключающийся в совмещении проекции вершины резца на экране с центром перекрестья экрана, о т л ич а ю шийся тем, что, с целью повышения точности и упрощения процесса настройки, на экране, закрепленном на вращающейся части станка, наносят эксцентрично метку и при вращении экрана совмещают центр образовавшейся окружности с центром перекрестья эталонной окружности путем перемещения центра по двум координатам, после чего осуществляют настройку резца.
