Класс ДЯС, ф j
До j Д2ДЯЯ ссср

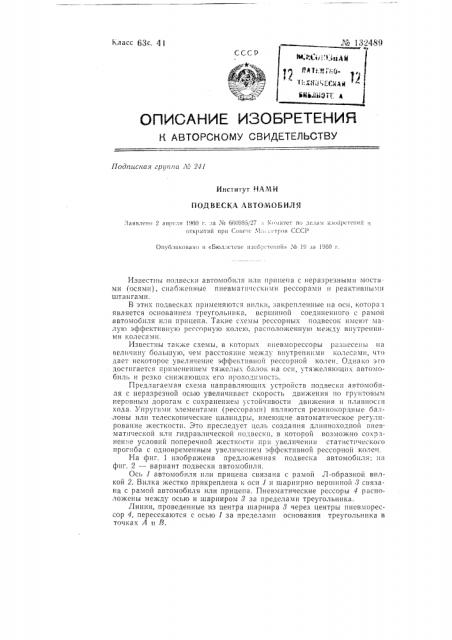

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Под!гисная гр!>о!на Л6 241
Институт НАМИ
ИОДВЕСКА АВТОМОБИЛЯ
Заявлено 2 апреля !!>60 г.:«a М 660965 27 Ко«ннтет по лез«!««««зобретсннй открытий прн Сове- е, «1:«:; i тров CCCI
Опубликовано и «Бюллете««е I«çoé;;Tc«,««II> ЛЪ !0 за 1960 н.
Известны подвески автомобиля или прицепа с неразрезными моста ми (осями), снабженные пневматическими рессорами и реактивными штангами.
В этих подвесках и!>Именяются ви i!aH, закрепленные на ocli, котора! т является основание I треугольника, вершиной соединенного с рамон автомобиля или прицепа. Такие схемы рессорных подвесок нме!от малую эффективнук> рессорную кол 10, расположенную между внутренними колесами.
ИзВестны та кже схемы, В кoTopl. ни еВморессоры pl«знесены 112
BETH«IHHx больш> ю, Iel«l расстояние ме>кд« дает некоторое увеличение эффективной рессорной колеи, Однако эго достигается применением тяжелы.; балок на оси, утяжеляющих автомобиль и резко снижающих его прохо имост .
Предлагаемая схема направляющих устройств подвески автомобиля с неразрезной осью увеличивает скорость движения по грунтовым иерОВным дорогам с сохранением " стойчиВОсти дВижения li плавности хода. Упругими элементами (рессорами) являются резинокордные балЛОНЫ ИЛИ ТЕЛЕСКОПИЧЕСК!ГЕ ЦИЛИНДРЫ, ИМЕ!ОIЦ«IЕ аВТОМаТИЧЕСКОЕ РЕГУ, IHрование жесткости. 3То преследует цель создания длинноходной пневматической или гидравлическои подвески, в которой возможно сох,>знение условии поперечнОЙ жесткости нри уВеличеншl статистl«ческого прогиба с одновременным увеличе;.IHeii эффективной рессорной колеи.
На фиг, 1 изобра>кена предложенная подвеска автомобиля;;«а фиг. 2 — вариант подвески автомобиля.
Ось 1 автомобиля или прицепа связана с рамой Л-образной вилкой 2. Вилка жестко прикреплена к оси 1 и шарнирно вершиной 3 связана с рамой автомобиля или прицепа. Пневматические рессоры 4 расположены между осью и шарниром 8 за пределами треугольника.
Линии, проведенные из центра шарнира 8 через центры пневморессор 4, пересекаются с осью 1 за пределами основания треугольника в точках А и 1>.
