Реферат



Класс 634, 8@

421», 51 № 132492 ссср . " )ЗмР И

PATi.tf 1 т,0TkXhltt IÕ.ÈN

ИЬЖ о7« ., ф

«Ф.

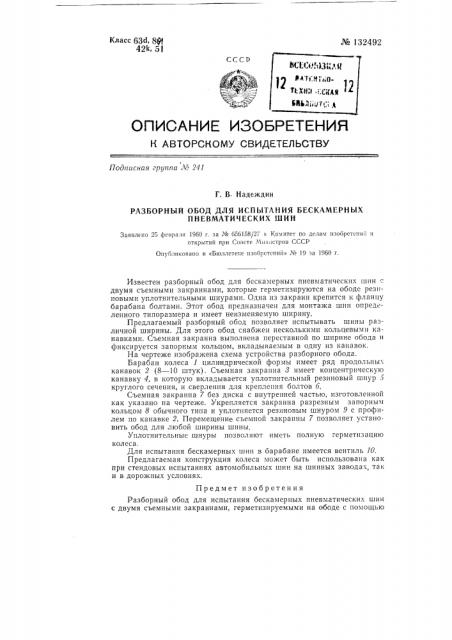

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Под«гисная happ>zzza Л8 241

Г. В Надеждин

РАЗБОРНЫЙ ОБОД ДЛЯ ИСПЫТАНИЯ БЕСКАМЕРНЫХ

ПНЕВМАТИЧЕСКИХ ШИН

Заявлено 25 феврали !960 г, за № G56158/27 и Комитет по делам изобретений и открытий при Совете Мии, стров СССР

Опубликовано в «Бюллетене изобретений» № 19 за 1960 г.

Известен разборный обод для бескамерных пневматических шин с двумя съемными закраинами, которые герметизируются на ободе резиновыми уплотнительными шнурами. Одна из закраин крепится к фланцу барабана болтами. Этот обод предназначен для монтажа шин определенного типоразмера и имеет неизменяемую ширину.

Предлагаемый разборный обод позволяет испытывать шины различной ширины. Для этого обод снабжен несколькими кольцевыми канавками. Съемная закраина выполнена переставной по ширине обода и фиксируется запорным кольцом, вкладываемым в одну из канавок.

На чертеже изображена схема устройства разборного обода.

Барабан колеса 1 цилиндрической формы имеет ряд продольны.; канавок 2 (8 — 10 штук). Съемная закраина 8 имеет концентрическую канавку 4, в которую вкладывается уплотнительный резиновый шнур э круглого сечения, и сверления для крепления болтов 6.

Съемная закраина 7 без диска с внутренней частью, изготовленной как указано на чертеже. Укрепляется закраина разрезным запорным кольцом 8 обычного типа и уплотняется резиновым шнуром 9 с профилем по канавке 2. Перемещение съемной закраины 7 позволяет установить обод для любой ширины шины.

Уплотнительныс шнуры позволяют иметь полную герметизацию колеса.

Для испытания бескамерных шин в барабане имеется вентиль 10, Предлагаемая конструкция колеса может быть использована как при стендовых испытаниях автомобильных шин на шинных заводах, так и в дорожных условиях.

Предмет изобретения

Разборный обод для испытания бескамерных пневматических шин с двумя съемными закраинами, герметизируемыми на ободе с помощью
