Реферат



Изобретение относится к оптическому приборостроению, а именно к способг1м соединения оптических кеталей в узлы оптических приборов, и может быть использовано на предприятиях отрасли. Цель изобретения - повышение термоустойчивости при одновременном ударном воздействии при соединении оптических деталей размером не более 150 мм с конструкционными элементами из других материалов. Соединяемую поверхность оптической детали предварительно размечают на три геометрически подобные зоны с общим центром, которьй совмещен с геометрическим центром соединяемой поверхности . Первая зона вписьшается в окружностъ диаметром 1/15-1/3 максимального размера соединяемой оптической детали . Затем на первую зЪну поверхности наносят клей на эпоксидной основе, вторую промежуточную зону оставляют свободной от клея,а на третью зону наносят герметик. Предельная отрицательная температура устойчивости соединения при одновременном ударном воздействии от минус 18 до минус 50 С. 1 табл. (/

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (191 S U (II I

29 А1 (51)4 С 03 С 27/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

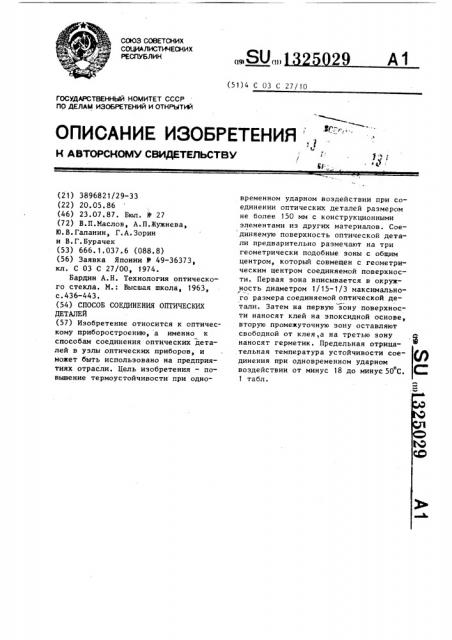

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,, ""

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3896821/29-33 (22) 20.05.86 (46) 23.07.87. Бюл. Н9 27 (72) В.П.Маслов, А.П.Жужнева, Ю.В.Галанин, Г.А.Зорин и В.Г.Бурачек (53) 666.1 ° 037.6 (088.8) (56) Заявка Японии Hp 49-36373, кл. С 03 С 27/00, 1974.

Бардин А.Н. Технология оптического стекла. М.: Высшая школа, 1963, с.436-443. (54) СПОСОБ СОЕДИНЕНИЯ ОПТИЧЕСКИХ

ДЕТАЛЕЙ (57) Изобретение относится к оптическому приборостроению, а именно к способам соединения оптических деталей в узлы оптических приборов, и может быть использовано на предприятиях отрасли. Цель изобретения — повышение термоустойчивости при одновременном ударном воздействии при соединении оптических деталей размером не более 150 мм с конструкционными элементами из других материалов. Соединяемую поверхность оптической детали предварительно размечают на три геометрически подобные зоны с общим центром, который совмещен с геометрическим центром соединяемой поверхности. Первая зона вписывается в окружность диаметром 1/15-1/3 максимального размера соединяемои оптической детали. Затем на первую зону поверхности наносят клей на эпоксидной основе, вторую промежуточную зону оставляют свободной от клея,а на третью зону наносят герметик. Предельная отрицательная температура устойчивости соединения при одновременном ударном о воздействии от минус 18 до минус 50 С. С

1 табл.

13250

Прочность при

20 С, МПа ьная ельная атура ивости о ения, С

Известный

При одновременном ударном воздействии — 10

1,0

Предлагаемый

Зона диаметром, мм

-20

=14

3,0 вторая

Остальное третья

Изобретение относится к техноло" гии оптического приборостроения, а именно к способам соединения оптических деталей в узлы оптических приборов, и может быть использовано на предприятиях оптико-механической промышленности.

Цель изобретения — повышение термоустойчивости при одновременном ударном воздействии при соединении опти- f0 ческих деталей размером не более

150 мм с конструкционными элементами из других материалов.

Пример. Отражающий элемент в виде плоского зеркала N=1 и лХ=0,1 f5 из ситалла (к. т. р. 5 10 град " ) размером 140 120 20 мм соединяют с подложкой из стали ll!X-15 (к.т.р.=100

«10 град ) и титанового сплава типа PT-1 (к.т.р.=70 10- град. ). 20

Используют для склеивания этих материалов клей К-400 на эпоксидной основе и герметик УТ-34 с подслоем П-9. После механической обработки соединяемые поверхности имеют неплоскостность не хуже 0,010 мм.

Непосредственно перед склеиванием поверхности обезжиривают бензином, ацетоном и спиртом. Затем размечают поверхность на три геометрически по- З0 добные зоны с общим центром, который совпадает с геометрическим центром

Характеристика способа соединения

Елей К-400 по всей площади

Герметик УТ-34 по всей площади центральная cI =9 (1/15L) 29 соединяемой поверхности, и на первую зону, которая вписывается в окружность диаметром, равным приблизительно 47 мм, наносят клей на эпоксидной основе, вторую зону оставляют свОбодной от клея, а на третью зону наносят герметик.

В таблице приведены параметры осуществления способа.

Формула изобретения

Способ соединения оптических деталей, включающий обработку соединяемых деталей и их склеивание, о т л ичающий с я тем, что, с целью повышения термоустойчивости при одновременном ударном воздействии при соединении оптических деталей размером не более 150 мм с конструкционными элементами из других материалов, соединяемую поверхность оптической детали предварительно размечают на три геометрически подобные зоны с общим центром, совмещенным с геометрическим центром этой детали, первую зону ограничивают окружностью диаметром 1/ 15- 1/3 максимального размера детали, на нее наносят клей на эпоксидной основе, вторую зону оставляют свободной, а на третью зону наносят герметик.

1325029

Продолжение таблицы

=9

1 центральная — 18

2,8

=60 г

Остальное вторая третья центральная д,=25 (1/6L) -25

1„=30

Остальное

5,0 вторая третья

d =25

d =60

Остальное цен тр аль н ая

-22

4,6 вторая третья центральная di =47 (1/3L) -50 с2:50

Остальное

7,0 вторая третья

d =47

d) =60

Остальное центральная

7,0

-45 вторая третья
