Бетонная смесь

Бетонная смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к производству бетонных и железобетонных конструкций. Цель изобретения - повышение водонепроницаемости и морозостойкости бетона. Бетонная смесь содержит, мас.%: цемент 14,12-25,9, песок 35,6-54,75, полиизоцианат 0,16-0,33, воду 7,12-11,94, водную дисперсию дивинилстирольного латекса 0,02-0,12, керамзит - остальное. Бетон, приготовленный из указанной бетонной смеси, обладает водонепроницаемостью 10-12 атм, морозостойкостью 350-400 циклов. 2 табл. i (Л 00 10 ел о со 00

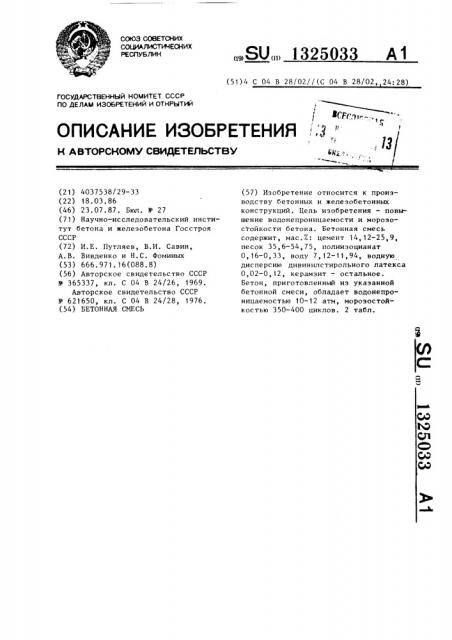

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Ф

МАГ,ъ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ д "

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4037538/29-33 (22) 18.03.86 (46) 23.07.87. Бюл. к- 27 (71) Научно-исследовательский институт бетона и железобетона Госстроя

СССР (72) И.Е. Путляев, В.И. Савин, А.В. Внвденко и Н.С. Фоминых (53) 666.971.16(088.8) (56) Авторское свидетельство СССР

N 365337, кл. С 04 В 24/26, 1969.

Авторское свидетельство СССР

Ф 621650, кл. С 04 В 24/28, 1976. (54) БЕТОННАЯ СМЕСЬ

Л0 1325033 А1 (51)4 С 04 В 28/02//(С 04 В 28/02, 24.28) (57) Изобретение относится к производству бетонных и железобетонных конструкций. Цель изобретения — повь шение водонепроницаемости и морозостойкости бетона. Бетонная смесь содержит, мас.7: цемент 14, 12-25,9, песок 35,6-54,75, полиизоцианат

О, 16-0, 33, воду 7, 12-11, 94, водную дисперсию дивинилстирольного латекса

0,02-0,12, керамзит — остальное.

Бетон, приготовленный из укаэанной бетонной смеси, обладает водонепроницаемостью 10-12 атм, мороэостойкостью 350-400 циклов. 2 табл.

2,6

0,006

0,2

8,74 дивинилстирольного латекса

Керамзит

0,02-0, 12

Остальное

Таблица 1!

Содержание комлонентов, Т мас.Х, в составе

Комлонентъг

2 3 4 5 6 7 8 9

25 9 22 1 18 4

35.6 41 52 47е84 53 ° 76

0,3 0,28 0,33 0,32

12,6 11,67 9, 1 7,46

20,67

43,55

14,12

54,75

23,84

19, 28

16,25

50,76

Цемент

46,0

38,8

Песок

0,32

0,16

0,27

0,5

0,32

Полиивоцианат

11,03

7, 12

9,5

11, 94

8, 12

Вода

Водная дислерсия полимера (ВДП) 0,07 0,02 0 12 0,02

25,53 24,41 24,21 23,С

0,05

0,06

0,03

0,03

0,08

24,69 24,57 23,63

24,54

25,02

Керамаит

1 132

Изобретение относится к строительным материалам, в частности к составам бетонных смесей с комплексными добавками.

Цель изобретения — повышение водонепроницаемости и мороэостойкости бетона.

В табл. 1 приведены составы предлагаемых смесей, в табп. 2 — физикомеханические показатели бетонных образцов, приготовленных иэ известной и предлагаемой бетонных смесей.

Водная дисперсия дивинилстирольного латекса содержит, мас.Х:

Дивинилстирольный латакс

СКС-65ГП 86,6

Водорастворимый белковый клей— костный клей 1,8

Оксиэтилированные алкилфенолы

ОП-7

Серная кислота

Аммиак водный

Вода

Бетонную смесь готовят в следующей последовательности.

Вначале приготавливают в емкости цементно-песчаную смесь. Пареллельно, в другой мешалке, производят активирование поверхности керамзита комплексной добавкой в количествах и в соотношениях, взятых из табл. 1, в течение 3-5 мин до полной смачиваемости его поверхности, после чего

5033 z эти процессы совмещают путем введения активированного керамзита в бетонную смесь в момент ее приготовления при постоянном перемешивании

5 в течение 3-5 мин.

Бетонные образцы пропаривают по режиму: 4 + 2 + 6 + 2 при 65 С (выдержка + подъем + изотермический прогрев + остывание). Предваритель10 ное активирование поверхности керамзита позволяет снизить расход добавки, улучшить смачиваемость керамзита, уменьшить микронапряжения на границе контакта, что приводит к

15 улучшению свойств бетона.

Ф о р м у л а и э о б р е т е н и я

Бетонная смесь, включающая цемент, песок, полиизоцианат, керамзит и воду, отличающаяся тем, что, с целью повышения водонепроницаемости и мороэостойкости бетона, 25 она содержит дополнительно водную дисперсию дивинилстирольного латекса при следующем соотношении компонентов, мас.Х:

Цемент 14,12-25,9

Песок 35,6-54,75

Полиизоцианат О, 16-0, 33

Вода 7, 12-11, 94

Водная дисперсия

1325033

Таблица 2

Показатели для состава

Свойства

Т

7 8 9 известного т

1 2 3 4

Объемная масса, .! 3

Водонепроницаемость, атм

10 12

12 10 8

Иорозостойкость, Цик Ibl

400 350

Составитель И.Бруяко

Техред Л.Олейник

Редактор А.Шандор корректор А.Тяско

Заказ 3017/22

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Прочность пропаренного бетона при светки, НПа 2, через

1 сут

28 сут

1660 1660 1640 1630 1650 1685 1665 1690 1640 1610-1640

205 15 2 13 2 11,7 182 208 16 3 14 ° 7 12 2 154-162

29326719216727431,2247224188163213

350 300 300 350 400 400 250

Тираж 587 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
