Реферат



Изобретение относится к области строительства. Цель - повьппение технологичности и снижение материалоемкости . Способ возведения из крупнопористого бетона монолитных стен с проемами осуществляют следующим образом. Производят монтаж щитов с окнами, установку и закрепление вертикальных и горизонтальных элементов проемообразователей осуществляют по периметру окон одновременно с монтажом , стены под проемообразователями бетонируют через окна. 2 ил.

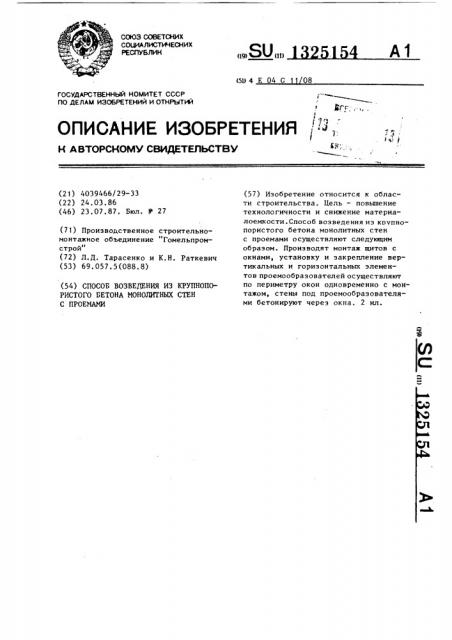

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (!9) (11) (50 4 Е 04 С 08

à — у фЛ(-, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4039466/29-33 (22) 24.03.86 (46) 23.07.87. Бюл. 1(27

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (71) Производственное строительномонтажное объединение Гомельпромстрой (72) Л.Д. Тарасенко и К.Н. Раткевич (53) 69.057.5(088.8) (54) СПОСОБ ВОЗВЕДЕНИЯ ИЗ КРУПНОПОРИСТОГО БЕТОНА МОНОЛИТНЬИ СТЕН

С ПРОЕМАМИ (57) Изобретение относится к области строительства. Цель — повышение технологичности и снижение материалоемкости. Способ возведения из кочпнопористого бетона монолитных стен с проемами осуществляют следующим образом. Производят монтаж щитов с окнами, установку и закрепление вертикальных и горизонтальных элементов проемообраз ователей осуществляют по периметру окон одновременно с монтажом, стены под проемообразователями бетонируют через окна. 2 ил.

13251

Изобретение относится к строительству, а именно к способам возведения монолитных стен из крупнопористого бетона, например керамэитобетона.

Цель изобретения — повышение технологичности и снижение материалоемкости.

На фиг. 1 изображена схема монтажа щитов опалубки с окнами и элементов проемообраэователей до начала бетонирования, на фиг. 2 — то же, после бетонирования стен под проемообраэователями и в простенках.

Способ возведения из крупнопористого бетона монолитных стен с проемами осуществляют следующим образом.

До бетонирования стен производят монтаж щитов опалубки 1 с предварительно выполненными в соответствующих щитах окнами 2, по периметру которых устанавливают и закрепляют вертикальные элементы 3 и горизонтальные элементы 4 проемообразователей, которые одновременно используются как распорные элементы между параллельными щитами опалубки, образующими формовочную полость для бетонирования стен (параллельные щиты не показаны). После монтажа опа54 2 лубки производят бетонирование про= стенков, перемычек и подоконных частей стен. Бетонирование можно производить непрерывно, поскольку вертикальные элементы 3 и горизонтальные элементы 4 не мешают бетонировать простенки и перемычки, а бетонирование подоконных участков производят через имеющиеся в щитах опалубки 1 окна 2, при этом существенно улучшаются условия доступа для уплотнения бетона под проемообразователями.

Ф о р м у л а и з о б р е т е н и я

Способ возведения из крупнопористого бетона монолитных стен с проемами, включающ ш монтаж щитов опалубки, установку и закрепление вертикальных и горизонтальных элементов проемообразователей на щитах, бетонирование и распалубку, о т л и ч а ю— ш и и с я тем, что, с целью повышения технологичности и снижения материалоемкости, в щитах опалубки выполняют окна в местах расположения торцов проемообраэователей, установку и закрепление вертикальных и горизонтальных элементов проемообразователей осуществляют одновременно в процессе монтажа, а участки стен под проемообраэователями бетонируют через окна щитов.

Фиг.l

1325154

t 2
