Самоконтрящаяся резьбовая деталь

Самоконтрящаяся резьбовая деталь

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к стопорению болтов и гаек. Целью изобретения является повышение надежности стопорения резьбового соединения и удобства монтажа. Цель достигается выполнением резьбовой детали, с конической резьбой под монтажный инструмент, сросной с рабочей резьбой, и последующим обжатием детали по всей высоте. Применение самоконтрящейся резьбовой детали обеспечивает надежное стопорение за счет увеличения силы трения в резьбовом соединении. 3 ил. со ю ел to

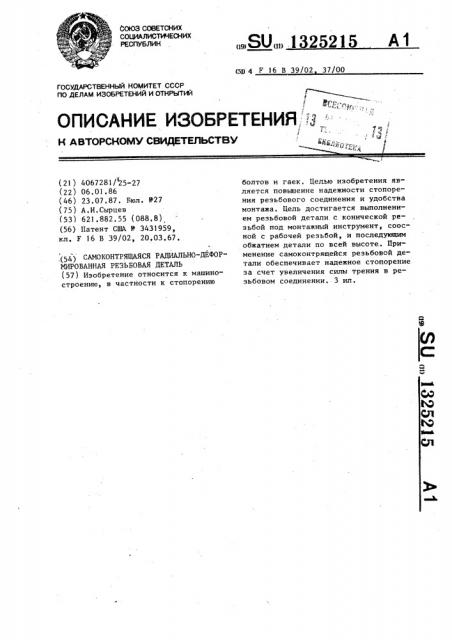

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕа1УБЛИК

„,Я0„„1325215 А1 (59 4 F 16 В 39/02 37/00 >

ОПИСАНИЕ ИЗОБРЕТЕНИЯ:, р

4ФЙ л

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 4067281/ 25-27 (22) 06.01.86 (46) 23.07.87, Вюл. 11 27 (75) А.И.Сырцев (53) 621.882.55 (088.8) (56) Патент США У 3431959, кл. F 16 В 39/02, 20.03.67. (54) САМО КОНТРЯЩАЯСЯ РАДИАЛЬНО-ДЕФОРМИРОВАННАЯ РЕЗЬБОВАЯ ДЕТАЛЬ (57) Изобретение относится к машиностроению, в частности к стопорению болтов и гаек, Целью изобретения является повышение надежности стопорения резьбового соединения и удобства монтажа. Цель достигается выполнением резьбовой детали. с конической резьбой под монтажный инструмент, соосной с рабочей резьбой, и последующим обжатием детали по всей высоте. Применение самоконтрящейся резьбовой детали обеспечивает надежное стопорение за счет увеличения силы трения в резьбовом соединении. 3 ил.!

3252

Изобретение относится к машиностроению, а точнее к стопорению болтов и гаек.

Целью изобретения является повьш ение надежности стопорения и удобства монтажа резьбовой детали °

На. фиг. изображена резьбовая деталь продольное сечение, на фиг ° 2 то же вид сверху; на фиг. 3 — резьбовая деталь с внутренней рабочей резь- 10 бой, продольное сечение.

Самоконтрящаяся радиально-деформированная резьбовая деталь содержит резьбовой корпус, выполненный с рабочей резьбой и конической резьбой

2 под монтажный инструмент 3, соосной с рабочей резьбой. На конической пезьбовой поверхности корпуса со стороны, монтажного инструмента выполнены пазы 4 под зубья 5 размещенные на мон- 0 тажном инструменте 3.

Реэьбовой корпус выполнен обжатым по всей высоте и в поперечном сечении имеет форму эллипса. При ввинчивании в коническую резьбу 2 ответнои части

25!

5 2 монтажного инструмента 3 ликвидируется радиальная деформация реэьбового корпуса и приращение наружного диамет ра Р-О.. После этого зубья 5 монтажного инструмента вводят в пазы 4 резьбового корпуса и производят монтаж.

После окончательной затяжки монтажное средство демонтируют и резьбовая деталь, принимая первоначальную форму эллипса создает дополнительное давление на ответную деталь в зонах 6 обжима, что приводит к увеличению силы трения в резьбовом соединении. ! формула изобретения

Самоконтрящаяся радиально-деформированная реэьбовая деталь, содержащая резьбовой корпус с элементами под монтажный инструмент, о т л и ч à ю щ ая с я, тем, что с целью повышения надежности стопорения и удобства монтажа, резьбовой корпус выполнен обжатым по всей высоте и с конической резьбой под монтажный инструмент, соосной рабочей резьбе.

1325215

Составитель С.Никулина

Техред А.Кравчук Корректор JI,Áåñêèä

Редактор С.Патрушева

Заказ 3033/31 Тираж 758 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
