Аппарат для охлаждения зернистых и порошкообразных материалов

Аппарат для охлаждения зернистых и порошкообразных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к холодильной технике и может быть использовано в пищевой, химической и других отраслях промышленности и направлено на повышение производительности и увеличение эксплуатационной надежности устройства. Регулируемые пластины 4 устанавливают в положение, обеспечивающее распределение воздушного потока по сечению аппарата t на каждой полке, реализуя режим одно родного взвешенного слоя. При случайной забивке поверхности наклонной полки материалом открывается поворотный козырек 5, в результате чего поток охлаждающего воздуха перераспределяется в канал 7 и беспрепятственно поступает на вьппележащую полку. Путем поворота регулируемых пластин параллельно оси аппарата освобождают полку от засорившего ее материала, и i ликвидируют аварийную ситуацию без остановки аппарата. 4 нп. (С (Л со to ел to 05 ю 01ло чвенныи iMumepucrA Фиг.

СОЮЗ СОВЕТСНИХ

СО1.1ИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1325262 А1 (50 4 Р 25 D 1 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (54) АППАРАТ ДЛЯ ОХЛАЖДЕНИЯ ЗЕРНИСТЫХ И ПОРОЫКООБРАЗНЫХ МАТЕРИАЛОВ

{57) Изобретение относится к холодильной технике и может быть ислоль; зовано в пищевой, химической и других отраслях промьппленности и направлено на повышение производительности и увеличение эксплуатационной надежности устройства. Регулируемые пластины 4 устанавливают в положение, обеспечивающее распределение воздушного потока по сечению аппарата на каждой полке, реализуя режим одном родного взвешенного слоя. При случайной забивке поверхности наклонной полки материалом открывается поворотный козырек 5, в результате чего поток охлаждающего воздуха перераспределяется в канал 7 и беспрепятственно поступает на вышележащую полку. Путем поворота регулируемых пластин параллельно оси аппарата освобождают полку от засорившего ее материала, и ликвидируют аварийную ситуацию .без остановки аппарата. 4 ил. (21) 3892399/31-13 (22) 30.04.85 (46) 23.07.87. Бюл. У 27 (71) Сумский филиал Харьковского политехнического института им. В.И. Ленина (72) Н.П. 10хименко и Е.В. Донат (53) 621.565.4 (088.8) (56) Патент Франции У 2055215, кл. F 27 D 15/00, 1971.

Авторское свидетельство СССР .9 879204, кл. F 25 D I/00, 1981.

ff циклону ф р, ОПИСАНИЕ ИЗОБРЕТЕНИЯ, :;,;/

H A8ТОРСИСМУ СВИДЕТЕЛЬСТВУ

325262

2 ся по направляющей 12, и, соответственно, происходит поворот зубчатых колес 13, которые жестко закреплены на оси регулируемых пластин 4 и поворачивают последние в заданное положение для обеспечения такой организации распределения воздушного потока по сечению аппарата на каждой полке, при которой реализуется режим одно1О родного взвешенного слоя.

При забивке поверхности наклонной полки, состоящей из регулируемых пластин 4, порошкообразным материалом открывается поворотный козырек

15 5, в результате чего поток охлаждающего воздуха перераспределяется в канал 7 и беспрепятственно поступает на вышерасположенную полку, В это время регулируемые пластины 4 наклон20 ной полки поворачивают параллельно оси аппарата для непосредственного перетекания материала на нижерасполод женную полку, что позволяет ликивидировать аварийное состояние без предваритепьной остановки аппарата. Это обеспечивает повышение эксплуатационной надежности аппарата, у, Регулировка положения пластин наклонной полки позволяет изменять

Изобретение относится к холодиль ной технике, а именно к аппаратам для охлаждения зернистых и порош-. кообразных материалов, и может быть использовано в пищевой, химической и других областях промышленности.

Целью изобретения является повышение производительности и увеличение эксплуатационной надежности.

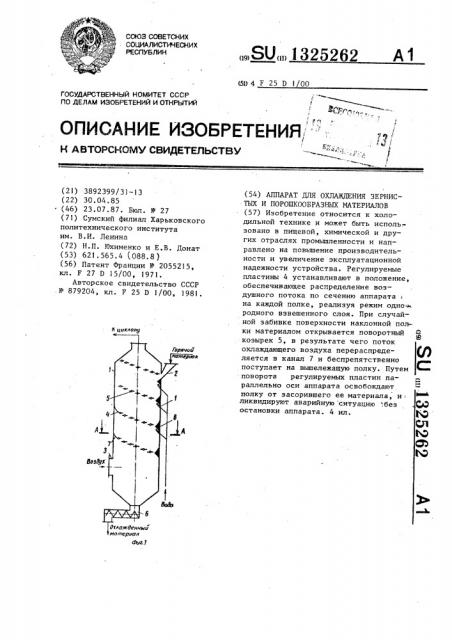

На фиг. 1 изображен предлагаемый аппарат, продольный разрез, на фиг.

2 — схема движения потока воздуха и материала; на фиг. 3 — разрез А-А на фиг. 1; на фиг. 4 — вид Б на фиг. 3, Аппарат для охлаждения зернистых и порошкообразных материалов содержит вертикальный корпус 1, патрубок

? для подачи горячего .материала и патрубок 3 подвода охлаждающего воз цуха. Внутри корпуса 1 поярусно укреплены наклонные полки, состоящие ,из набора регулируемых пластин 4.На верхними концами полок установлены поворотные козырьки 5, В нижней части корпуса 1 расположено разгрузочное устройство 6. Для разгрузки материала на нижерасположенную полк между стенками корпуса 1 и полками предусмотрены разгрузочные каналы 30

7 и 8, а регулируемые пластины установлены с образованием щелевидных зазоров 9 для прохода охлаждающего воздуха. Пластины установлены с возможностью поворота вокруг горизонта- .35 льной оси. Управление положением регулируемых пластин 4 каждой полки осуществляется посредством штока 10, зубчатой рейки 11, движущейся по направляющей 12 и зубчатых, колес 40

13, которые жестко закреплены на оси регулируемых пластин 4. Для поворота козырька 5 для каждой полки предусмотрен привод 14.

Аппарат работает следующим обра- 45 зом.

Горячий материал поступает по патрубку 2 в вертикальный корпус 1 и, перетекая с полки на полку через разгрузочные зазоры ? и 8, двигается 50 к разгрузочному устройству 6. Охлаждающий воздух подается из патрубка 3, проходит через щелевидный зазор 9 и .смешивается с охлаждаемым материалом, при этом в зависимости от вида посту- 55 пающего порошкообразного материала путем поворота штока 10 меняется положение зубчатой рейки 11, движущейее сечение в плане, в результате чего в аппарате создается наиболее благоприятный аэродинамический режим охлаждения материала в зависимо ти от начальных температурных. параметров последнего, интенсифицируется процесс охлаждения и, тем самым, повышается производительность аппарата.

Ф о р м у л а изобретения

Аппарат для охлаждения зернистых и порошкообразных материалов, содержащий вертикальный корпус с патрубками подвода горячего материала и охлаждающего воздуха, разгрузочное устройство и наклонные полки, смещенные по высоте одна относительно другой с образованием между стенкой и полками каналов для перетекания материала на нижележащую полку, о т— л и ч а ю шийся тем, что, с целью повышения производительности и увеличения эксплуатационной надежности, каждая полка состоит из набора регулируемых пластин, размещенных одна над другой, причем между верхним концом каждой полки и стенкой расположен поворотный козырек, !
