Устройство для контроля исправности электрических контактов коммутационных аппаратов

Устройство для контроля исправности электрических контактов коммутационных аппаратов

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольно-измерительной технике и может быть использовано для непрерьшного контроля исправности электрических контактов коммутационных аппаратов по величине их переходного сопротивления . Целью изобретения является повышение достоверности результатов контроля исправности электрических KOHTaicTOB. Для достижения этой цели в устройство дополнительно введены: автоматический выключатель 2, первый 3, второй 4 дополнительные и шунтовой 5 резисторы. Кроме того, устройство содержит контролируемый контакт 1, пороговый блок 6, первую 7 и вторую 8 клеммы для подключения к объекту контроля, блок 9 сигнализации, приемник 10 электромагнитных колебаний , индикатор И. При превьппении допустимой величины разности напряжений на контролируемом контакте I и пунтовом резисторе 5 срабатывает пороговый блок 6. Возникающие в этом блоке колебания улавливаются приемником 10, что ведет к срабатыванию индикатора 11. Выполнение блока 9 отдельно от устройства позволяет контролировать одним переносным блоком большое количество контактов. 2 з.п. ф-лы, 1 кл. (Л со ГчЭ Сл СО 00 ь4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1325384! бп 4 С 01 R 31/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

И А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3786896/24-21 (22) 05. 09. 84 (46) 23. 07. 87. Бюл. Ф 27 (75) Л.И.Гитман (53) 621.317(088.8) (56) Ionescu Florin. Dispositiv л

pentu controlul in repim dinamic al л

caderii de tensiune pe un contact

electric. — Electrotehnica, Electronica si Automatica, Seria Electrotehnica, !983, 31, Р8, 329-335.

Авторское свидетельство СССР

М 184352, кл. G 01 R 31/02, 1965. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ИСПРАВНОСТИ ЭЛЕКТРИЧЕСКИХ КОНТАКТОВ КОММУТАЦИОННЫХ АППАРАТОВ (57) Изобретение относится к контрольно-измерительной технике и может быть использовано для непрерывного контроля исправности электрических контактов коммутационных аппаратов по величине их переходного сопротивления. Целью изобретения является повышение достоверности результатов контроля исправности электрических контактов. Для достижения этой цели в устройство дополнительно введены: автоматический выключатель 2, первый

3, второй 4 дополнительные и шунтовой 5 резисторы, Кроме того, устройство содержит контролируемый контакт

1, пороговый блок 6, первую 7 и вторую 8 клеммы для подключения к объек« ту контроля, блок 9 сигнализации, приемник 10 электромагнитных колебаний, индикатор 1 1. При превышении допустимой величины разности напряжений на контролируемом контакте 1 и шунтовом резисторе 5 срабатывает по- с

Ф роговый блок 6. Возникающие в этом блоке колебания улавливаются приемником 10, что ведет к срабатыванию индикатора 11 ° Выполнение блока 9 отдельно от устройства позволяет контролировать одним переноснъм блоком большое количество контактов. 2 з.п, ва ф JIbI 1 HJI С Э

1325384

Формула изобретения

1. Устройство для контроля исправности электрических контактов коммутационных аппаратов, содержащее блок сигнализации, блок порогового преобразования и клеммы для подключения к объекту контроля, первая клемма для подключения к объекту контроля соединена с первым входным выводом блока порогового преобразования, выход которого соединен с входом блока сигнализации, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности результатов контроля, в него введены автоматический выключатель, первый и второй дополнительные и шунтовой резисторы, причем вторая KJIBMMG для подключения к объекту контроля сое динена с первым выводом автоматического выключателя, второй вывод которого соединен с первым выводом первого дополнительного резистора, второй вывод которого соединен с вторым входным выводом блока порогового преобразования и первым выводом второго дополнительного резистора, второй вывод которого соединен с первым выводом шунтового резистора, второй вывод которого соединен с первой клеммой для подключения к объекту контроля.

2. Устройство по п.l о т л и— ч а ю щ е е с я тем, что блок порогового преобразования выполнен в виде генератора на туннельных диодах с регулируемым порогом запуска.

3. Устройство по п.l, о т л и— ч а ю щ е е с я тем, что блок сигнализации содержит приемник электромагнитных колебаний и индикатор, к входу которого присоединен выход приемника электромагнитных колебаний.

А.Пржебельский

Техред Л. Олийнык Корректор Л.Бескид

Редактор Е.Папп

Заказ 3103/40

Тираж 730 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб. д. 4/5

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4

Изобретение относится к контрольно-измерительной технике и может быть использовано для непрерывного контроля исправности электрических контактов коммутационных аппаратов 5 по величине их переходного сопротивления.

Цель изобретения — повышение достоверности результатов контроля исправности электрических контактов.

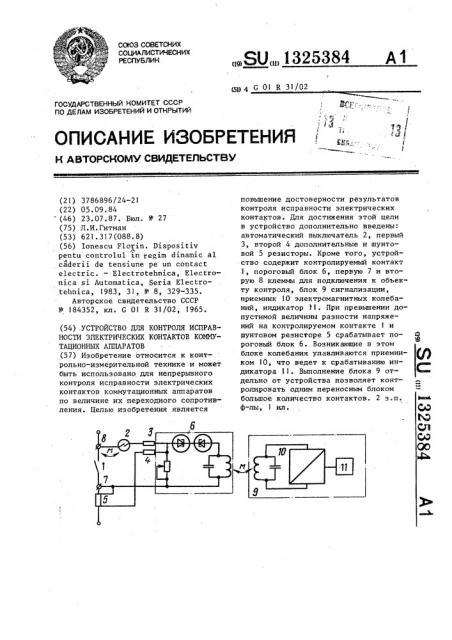

На чертеже представлена блок-схема предлагаемого устройства.

Устройство содержит контролируемый контакт 1, автоматический выключатель 2, первый 3, второй 4 дополни- !5 тельные и шунтовой 5 резисторы, пороговый блок 6, первую 7 и вторую 8 клеммы для подключения к объекту контроля,. блок 9 сигнализации, прием" ник 10 электромагнитных колебаний, индикатор 11.

Устройство работает следующим образом.

При протекании тока по контроли- 25 руемому контакту срабатывает автоматический выключатель 2 и подключает устройство к объекту контроля. На переходном сопротивлении контролируемого контакта 1 возникает падение 30 напряжения, полярность которого противоположна полярности падения напряжения на шунтовом резисторе 5. Указанные напряжения складываются на входном сопротивлении порогового бло- 35 ка 6. Таким образом, при изменениях .Нагрузки контролируемого контакта 1 в широких пределах и его исправности не происходит ложного срабатывания порогового блока 6. При износе конт- 40 .ролируемого контакта .1, следствием чего является рост его переходного сопротивления, возрастает падение напряжения на нем, а на шунтовом резисторе 5 почти не изменяется. При превышении разностью напряжений на контролируемом контакте l и шунтовом резисторе 5 допустимой величины срабатывает пороговый блок 6, возникающие колебания в этом блоке улавлива- 50 ются приемником 10 электромагнитных

Составитель колебаний, что ведет к срабатыванию индикатора 1.

Выполнение блока 9 сигнализации отдельным от всего остального устройства позволяет контролировать одним переносным блоком большое количество контактов.
