Ло )325Д4 Класс 81е, 104

СССР

„с1! i М ,,,„J2

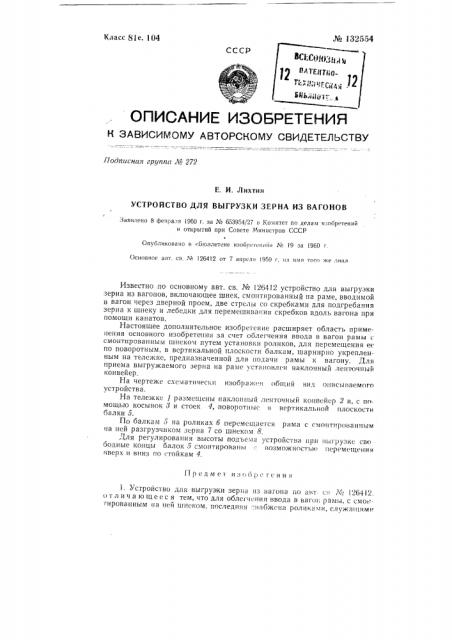

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н ЗАВИСИМОМУ ABTOPCHOMY СВИДЕТЕЛЬСТВУ

Подписная группа М 272

Е. И. Лихтин

УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ ЗЕРНА ИЗ ВАГОНОВ

Заявлено 8 Февраля 1960 г. аа № 653954/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Ф

Опчоликовано в «1моллетене ивогарегеннй» № !9 аа 1960 г.

Основное авт. св. ¹ !26412 от 7 апрслн !959 г, на нмя того we лица

Известно по основному авт. св. Ке 126412 устройство для выгрузки зерна из вагонов, включающее шнек, смонтированный на раме, вводимой в вагон через дверной проем, две стрелы со скребками для подгребания зерна к шнеку и лебедки для перемешивапия скребков вдоль вагона при помощи канатов.

Настоящее дополнительное изобретение расширяет область применения основного изобретения за счет облегчения ввода в вагон рамы с смонтированным шнеком путем установки роликов, для перемещения ее по поворотным, В Всртикальнои плоскости Оалкам, шарнирно укрепленным на тележке, предназначенной для подачи рамы к вагону. Для приема выгружаемого зерна на раме уста1!Овлс H нHа tкtл оotнtнHbыttй tлепточный конвейер, На чертеже схе.патически изображен! общий вид онисьпааемого устройства.

На тележке 1 размещены наклонный ленточный конвейер 2 и, с помощью косынок 3 и стоек 4, поворотны! н вертикальной плоскости балки 5.

По балкам 5 на роликах 6 перемещается рама с смонтированным на пей разгрузчиком зерна 7 со шнеком 8.

Для регулирования высоты подьема устройства при вы!.рузке свО бодные концы оалок 5 смонтированы,. возможностьно перемещения иверх и вниз по стойкам 4.

Предмст изобр: тонии

1. Устройство для выгрузки зерна из вагона по авт сн М !26412. о т л и ч а ю щ е с с я тем, что для облегчения ввода в ваго!, рамы, с смонтированным на ней шпеком. последняя снабжена роликами. служащим!

Л 132554

Корректор И. Бронштейн

Редактор М. A. Мрочко Текрсд А. А Камышникова

Объем 0,17 уел п. л.

Цена 3 кои. открытий

Формат бум. 70й, !08 !и,: 1 и р а ж 860

ЦБТИ при Комитете по делам изобретений и при Совсте Министров СССР

Москва, Центр, М. !сркасский пер., д.!

1о,п. к пси. 16.11-61 r

Зак 648

2!6.

Типографии ЦБТИ Комитета по делам изобретений и открытий при Совете Мииист1п и СССР, Москва, Петровка, 14. для перемещения рамы по поворотным в кам, шарнирно укрепленным па тележке, рамы к вагону..

2. Устройство по п, 1„отл и ч а ю щ с гружасмого зерна на тележкс установлен вейер. вертикальной плоскости балпрсдназначепной для подачи се я тем, что для приема вынаклонный ленточный кон
