Цифроаналоговый преобразователь

Цифроаналоговый преобразователь

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано в аналого-цифровых управляющих комплексах. Цель изобретения - расширение диапазона преобразования . Цифроаналоговый преобразователь содержит регистр 1, первый дешифратор 2, первый и второй блоки 3,4 ключей, аналоговый умножитель 5, выходную шину 6, блок 7 весовых значений мантиссы, блок 8 весовых значений порядка, второй дешифратор 9, входные шины 10. Введение второго блока 4 ключей, аналогового умножителя 5, блока 8 весовых значений порядка и второго дешифратора 9 обеспечивает достижение цели изобретения за счет преобразования кодов с плавающей запятой . 1 ил. с 1 ю со ю ел VI о ел

СОЕЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1325705 А 1

« 1> Н 03 М 1/66

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPb!THA н аатоескоью свидктельствм управляющих комплексах. Цель изобретения — расширение диапазона преобразования. Цифроаналоговый преобразователь содержит регистр 1, первый дешифратор 2, первый и второй блоки

3,4 ключей, аналоговый умножитель 5, выходную шину 6, блок 7 весовых значений мантиссы, блок 8 весовых значений порядка, второй дешифратор 9, входные шины 10. Введение второго блока 4 ключей, аналогового умножителя

5, блока 8 весовых значений порядка и второго дешифратора 9 обеспечивает достижение цели изобретения за счет преобразования кодов с плавающей запятой, 1 ил. (21) 4038485/24-24 (22) 19.03.86 (46) 23.07.8?. Бюл. У 27 (72) А.Г.Вертелецкий (53) 681.325 (088.8) (56) Авторское свидетельство СССР

М- 238905, кл. Н 03 М 1/66, 1963.

Куликов С.В. и др. Дискретные преобразователи сигналов на транзистоðàõ. М,: Энергия, 1972, с.255, рис.10-4. (54) ЦИФРОАНАЛОГОВЫЙ ПРЕОБРАЗОВАТЕЛЬ (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано в аналого-цифровых

j gq

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Составитель В.Першиков

4, Техред И.Попович Корректор Т. Колб

Редактор Н.Егорова

Заказ 3125/56 Тираж 901 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r.Óæãoðîä, ул.Проектная,4

132

Изобретение относится к области автоматики и вычислительной техники и может быть использовано в аналогоцифровых управляющих комплексах.

Цель изобретения — повышение точности и расширение диапазона преобразования.

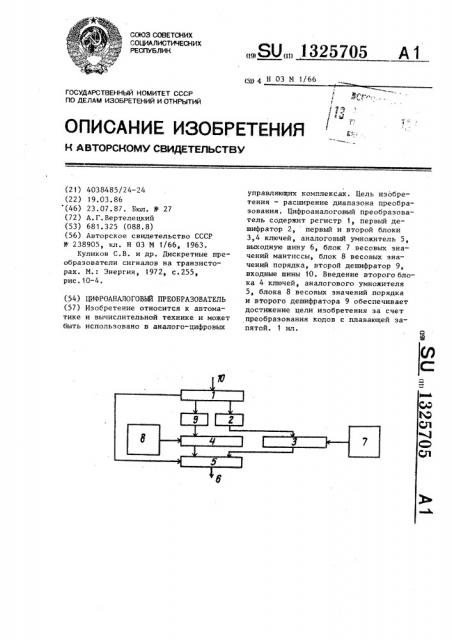

На чертеже приведена функциональ— ная схема цифроаналогового преобразователя.

Цифроаналоговый преобразователь (ЦАП) содержит регистр 1, первый дешифратор 2, первый и второй блоки 3 и

4 ключей, аналоговый умножитель 5, выходную шину 6, первый и второй блоки 7 и 8 эталонных напряжений, второй дешифратор 9, входную шину 10.

Устройство работает следующим образом.

Цифровой двоичный код, представленный двоичным кодом с плавающей запятой, поступает на вход регистра 1, с выходов разрядов мантиссы коды поступают на первый дешифратор 2, а с выходов разрядов порядка коды, включая код знака порядка, поступают на вход второго дешифратора 9. Сигналы с выходов первого и второго дешифраторов управляют состоянием первого и второго блоков 3 и 4 ключей соответственно, обеспечивая подключение к информационным входам аналогового умножителя 5 эталонных напряжений, соответствующих коду мантиссы и коду порядка с учетом знака. Информация о знаке преобразуемого числа с выхода знакового разряда регистра 1 пот

5705 2 ступает на управляющий вход аналогового умножителя 5, устанавливая необходимую полярность выходно о напряжения на выходной шине 6, с>

Формула изобретения

Цифроаналоговый преобразователь, содержащий регистр, входы которого являются входными шинами, выходы разрядов мантиссы подключены к соответствующим входам первого дешифратора, выходы которого подключены к соответствующим управляющим входам первого блока ключей; информационные входы которого подключены к соответствующим выходам первого блока эталонных напряжений, отличающийся тем, что, с целью повышения точности и расширения диапазона преобразования, введены аналоговый умножитель, второй блок ключей, второй блок эталонных напряжений, второй дешифратор, входы которого подключены к соответствующим выходам разрядов порядка регистра, выходы — подключены к соответствующим управляющим входам второго блока ключей, информационные входы которого подключены к соответствующим выходам второго блока эталонных напряжений, выход — подключен к первому информационному входу аналогового умножителя, второй информационный вход которого подключен к выходу первого блока ключей, управляющий вход — подключен к выходу знакового разряда регистра, выход - является выходной шиной.
