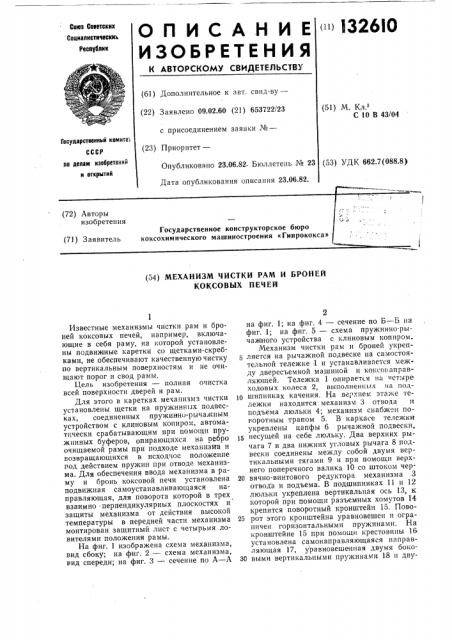

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Социалистических

Республик (61) Дополнительное к авт. свнд-ву— (22) Заявлено 09.02.60 (21) 653722/23 (51) М. К..

С 10 В 43/04 с присоединением заявки №вЂ”

Государственный комите (23) Приоритет— по делам изобретений и открытий

Опубликовано 23.06.82. Бюллетень № 23

Дата опубликования описания 23.06.82. (53) УДК 662.7(088.8) (54) МЕХАНИЗМ ЧИСТКИ РАМ И БРОНЕЙ

КОКСОВЫХ ПЕЧЕЙ

Известные механизмы чистки рам и броней коксовых печей, например, включающие в себя раму, на которой установлены подвижные каретки со щетками-скребками, не обеспечивают качественнуючистку. по вертикальным поверхностям и не очищают порог и свод рамы.

Цель изобретения — по,пная очистка всей поверхности дверей и рам.

Для этого в каретках механизма чистки установлены щетки на пружинных подвесках, соединенных пружинно-рычажным устройством с клиновым копиром, автоматически срабатывающим при помощи пружинных буферов, опирающихся на реоро очищаемой рамы при подходе механизма и возвращающихся в исходное положение под действием пружин при отводе механизма. Для обеспечения ввода механизма в раму и бронь коксовой печи установлена подвижная самоустанавливающаяся направляющая, для поворота которой в трех взаимно перпендикулярных плоскостях и защиты механизма от действия высокой температуры в передней части механизма монтирован защитный лист с четырьмя ловителями положения рамы.

На фиг. 1 изображена схема механизма, вид сбоку; на фиг. 2 — схема механизма, вид спереди; на фиг. 3 — сечение по А — Л

2 на фиг. 1; на фиг. 4 — сечение по Б — Б на фиг. 1; на фпг. 5 — схема пружинно-рычаж ного устройства с клиновым копнром.

Механизм чистки рам и броней укреп5 ляется на рычажной подвеске на самостоятельной тележке 1 и устанавливается межпу двересъемной машиной и коксопаправляющей. Тележка 1 опирается па 1стыре ходовых колеса 2, выполненных на под10 шипниках качения. На верхнем этаже тележки находится механизм 3 отвода и подъема люльки 4; механизм снабжен поворотным трапом 5. В каркасе тележки укреплены цапфы 6 рычажной подвески, 15 несущей на себе люльку. Два верхних рычага 7 и два нижних угловых рычага 8 подвески соединены между собой двумя вертикальными тягами 9 и при помощи верхнего поперечного валика 10 со штоком чер20 вячно-винтового редуктора механизма 3 отвода и подъема. В подшипниках 11 и 12 люльки укреплена вертикальная ось 13, к которой при помощи разъемных хомутов 14 крепится поворотный кронштейн 15. Пово25 рот этого кронштейна уравновешен и ограничен горизонтальными пружинами. На кронштейне 15 при помощи крестовины 16 установлена самонаправляющаяся направляющая 17, уравновешенная двумя боко30 выми вертикальными пружинами 18 и дву3 мя задними пружинами 19. В передней части механизма укреплен съемный защитный лист 20 с четырьмя ловителями 21 и двумя поперечными щетками: верхней 22 и нижней 23. Защитный лист защишает механизм от действия на него вырывающихся из коксовой печи раскаленных газов и пламени, а также для установки направляющей 17, с механизмом в наружном для работы положении относигельно обрабатыВаемой рамы печи. Механизм снабжен четырьмя сдвоенными боковымн каретками

24 и двумя торцовыми каретками « 5, возвратно-поступательно перемешающимися на роликах в самоустанавливающейся направляющей 17 и несущими на себе металлические щитки 26- — 28 на пружинной подвеске. Каретки связаны между собой втулочно-роликовой цепью 29, охватывающей направляющие катки 30, и двумя пружинными компенсаторами ÇI. Возвратно-поступательное перемещение кареток производится от электропривода 32 и цепной передачи, состоящей из двух цепных реек ЗЗ и звездочки, укрепленной на тихоходном валу 34 привода. Командоаппарат

35 обеспечивает реверсирование привода, перемещение кареток ограничивается двумя пружинными буферами 36 и конечными выключателями 37. При чистке направляющая 17 своими буферами 38 опирается на ребро 39 рамы для более устойчивого положения тележки 1, которая опирается роликами 40 в упорный рельс 41 двересъемной машины, В механизме истки предусмотрена электроблокировка с двересъемной машиной, а также блокировка ручного привода 42 механизма 3 отвода н подьема люльки.

В заднем крайнем (транспортном) положении направляющая 17 и все подвиж ные узлы механизма чистки удерживаются в подвешенном состоянии червячно-винтовым редуктором механизма отвода и под.ьема 3. Под действием пружин 43 штоки 44 буферов 38 находятся в переднем крайнем положении, при этом буфера, связанные с пружинно-рычажной системой для развода щеток 26 — 28, отводят последние в исходное (нерабочее) положение от очищаемой поверхности рамы к продольной оси механизма чистки, щетки заходят за защитный лист 20. Рычажные узлы устройства для развода щеток в исходном положении щеток располагаются так, что происходит самозапирание всей рычажной системы и щеток, При передвижении са моустанавливающейся направляющей 17 к раме и брони коксовой печи вначале в раму входят ловители 21 и поворачивают направляющую 17 так, что ее ось становится параллелыной вертикальной оси печи и плоскости зеркала рамы. В момент полного захода защитного листа 20 в печь пружинные

4 буфера 38 упираются в ребра 39 рамы, при этом движение направляющей

17 в печь не прекращается, но щетки уже касаются очищаемой поверхно5 сти рамы. В этот момент и вплоть до остановки направляющей 17 в переднем крайнем (рабочем) положении штоки 44 буферов, коромысло 45 и переключающие штанги 46, оставаясь неподвижными относи1р тельно рамы печи, производят переКлючение пружинно-рычажных узлов 47 — 50 устройства развЬда щеток и связанных с ними вертикальных штанг 51. В то время когда направляющая 17 с механизмом чистки 15 продолжает движение вперед (до остановки) неподвижные ролики 52 и подвижные ролики 53 устройства для развода щеток надвигаются на неподвижный клиновой копир 54 и поворачивают двуплечий рычаг

55, через который рычажные узлы приводятся в действие, штанги 51 сходятся и освобождают хвостовики двуплечих рычагов

56 и 57, кареток, в результате чего щетки прижимаются к очищаемой поверхности рамы.

Наличие копира 54 позволяет при незначительном (порядка 50 мм) перемещении вперед направляющей с механизмом чистки произвести развод щеток и плотно

30 прижать их к боковой поверхностиизеркалу рамы лечи. В момент полной остановки в заданном положении автоматически включается привод механизма чистки, и щетки, совершая возвратно-поступательное движе35 ние, очищают раму и броню печи. Механизм чистки настраивается на выполнение

10 — 15 двойных ходов кареток, достаточных для качественной очистки рамы и брони, и затем автоматически производится

40 отвод направляющей с механизмом чистки от печи в крайнее заднее положение.

Формула изобретения

1. Механизм чистки рам и броней кок45 совых печей, состоящий из рамы, на которой установлены подвижные каретки со щетками-скребками, отличающийся тем, что, с целью полной очистки всей поверхности дверей и рам, в каретках меха50 низма чистки установлены щетки на пружинйых подвесках, соединенных пружинно-рычажным устройством с клиновым копиром, автоматически срабатывающим при помощи пружянных буферов, опирающих55 ся на ребро очищаемой рамы при подходе механизма и возвращающихся в исходное положение под действием пружин при отходе, позволяющим при возвратно-поступательном перемещении кареток очищать весь профиль поверхности рамы и браней.

2. Механизм по п. 1, отл ича ющийс я тем, что, с целью обеспечения ввода механизма чистки в раму и бронь коксовой печи, установлена подвижная самоуста65 навливающаяся направляющая, обеспечи132610

15 в

Раг. 1 вающая установку всего механизма в соответствии с фактическим положением рамы и брони печи.

3. Механизм по п. 1, о т л и ч а ю щ и йс я тем, что, с целью обеспечения направления самоустанавливающейся направляющей в обслуживающую раму и бронь и поворота ее в трех взаимно перпендикулярных плоскостях, а также защиты механизма от действия высокой температуры, в передней части механизма установлен за5 щитный лист с четырьмя ловителями положения рам.
