Реферат

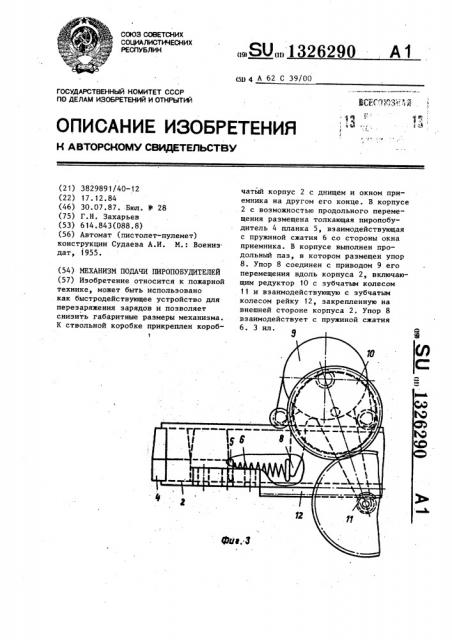

Изобретение относится к пожарной технике, может быть использовано как быстродействующее устройство для перезаряжения зарядов и позволяет снизить габаритные размеры механизма. К ствольной коробке прикреплен коробчатьй корпус 2 с днищем и окном приемника на другом его конце. В корпусе 2 с возможностью продольного перемещения размещена толкающая пиропобудитель 4 планка 5, взаимодействующая с пружиной сжатия 6 со стороны окна приемника. В корпусе выполнен продольный паз, в котором размещен упор 8. Упор 8 соединен с приводом 9 его перемещения вдоль корпуса 2, включающим редуктор 10 с зубчатым колесом 11 и взаимодействующую с зубчатым колесом рейку 12, закрепленную на внешней стороне корпуса 2. Упор 8 взаимодействует с пружиной сжатия 6. 3 ил. ю (Л Ю ;О 0ui.3

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„;SU„„1326290 (дц 4 А 62 С 39/00

ЙСЕГ".1!03 ":) .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3829891/40-12 (22) 17. 12. 84 (46) 30.07.87. Бюл. В 28 (75) Г.Н. Захарьев (53) 614.843(088.8) (56) Автомат (пистолет-пулемет) конструкции Судаева А.И. М.: Воениз. дат, 1955. (54) МЕХАНИЗМ ПОДАЧИ ПИРОПОБУДИТЕЛЕЙ (57) Изобретение относится к пожарной технике, может быть использовано как быстродействующее устройство для перезаряжения зарядов и позволяет снизить габаритные размеры механизма.

К ствольной коробке прикреплен короб1 чатйй корпус 2 с днищем и окном приемника на другом его конце. В корпусе

2 с возможностью продольного перемещения размещена толкающая пиропобу" дитель 4 планка 5, взаимодействующая с пружиной сжатия 6 со стороны окна приемника. В корпусе выполнен продольный паз, в котором размещен упор

8. Упор 8 соединен с приводом 9 его перемещения вдоль корпуса 2, включающим редуктор 10 с зубчатым колесом

11 и взаимодействующую с зубчатым колесом рейку 12, закрепленную на внешней стороне корпуса 2. Упор 8 взаимодействует с пружиной сжатия

6. 3 ил.

132629

Изобретение относится к противопожарной технике и может быть использовано как быстродействующее устройство для перезаряжания зарядов. 1

Целью изобретения является снижение габаритных размеров механизма.

На фиг.1 показан предлагаемый механизм, вид сверху; на фиг.2 — схема перезаряжания механизма; на фиг.3- 10 вид Л на фиг.1.

Механизм подачи пиропобудителей содержит прикрепленный к ствольной коробке 1 коробчатый корпус 2 с днищем (позицией не обозначено) и окном 15

3 приемника на другом его конце. В корпусе 2 размещена с возможностью продольного перемещения толкающая пиропобудитель 4 планка 5, взаимодействующая с пружиной 6 сжатия со 20 стороны окна 3 приемника. В корпусе выполнен продольный паз 7, в котором размещен упор 8. Упор 8 соединен с приводом 9 его перемещения вдоль корпуса 2, включающим редуктор 10 с зуб- 2б чатым колесом 11 и взаимодействующую с зубчатым колесом рейку 12, закрепленную на внешней стоРоне KoDIIvcR 2.

Упор 8 взаимодействует с пружиной

6 сжатия. 30

Ствольная коробка 1 снабжена направляющими 13, по которым перемещается затвор 14, подпружиненный возвратно-боевой пружиной 15 с инициирующим органом 16. С противоположной корпусу

2 стороны ствольной коробки 1 по окружности камеры 17 сгорания смонтирован упор 18 с направляющими 19 для пиропобудителей 4. На ствольной коробке 1 смонтированы подшипники 20, в 40 которых помещены валы 21 Г-образных захватов 22 с шестернями 23, находящимися в зацеплении с зубчатыми рейками 24. На Г-образных захватах выполнены петли 25, а на валах жестко закреплены рычаги 26 с пружиной 27.

Внутри ствольной коробки выполнены каналы 28, соединенные с импульсными .трубками 29 и сильфонами 30. Затвор

14 имеет срез 31, предохраняющий пиропобудители от повреждения. Механизм может иметь несколько пружин 6 сжатия.

Механизм работает следующим образом.

При помощи петель 25 с вставленны;ми в них стержнями, удлиняющими плечи Г-образных захватов 22, раздвигают захваты. Шестерни 23, поворачиваясь, продвигают вверх зубчатые рейки 24, ко0 2 торые толкают затвор 14. Одновремейно с поднятием затвора включается привод

9, который, перемещаясь при помощи зубчатого колеса 11 катящегося по зубчатой рейке 12, через редуктор 10, сжимает пружину 6. Когда затвор 14 поднят, пружина 6 перемещает пиропобудитель 4 до упора 18, и пиропобудитель устанавливается над камерой сгорания 17. Под действием возвратнобоевой пружины 15 затвор заталкивает пиропобудитель в камеру сгорания.

Захваты 22 удерживают затвор в закрытом состоянии под действием пружины 27. Срабатывает инициирующий орган

16, и пиропобудитель сгорает. Полученное от сгорания пиропобудителя давление, помимо произведенной работы, например толкания поршня в установке для тушения пожаров, создает импульс силы, который через импульсные трубки

29 и каналы 28 передается на сильфоны

30, раздвигающие Г-образные захваты

22 в стороны и освобождающие затвор

14. Остаточное давление пороховых газов выталкивает затвор из камеры сгорания. Затвор, поднявшись выше очередного пиропобудителя, освобождает для него место. К этому времени пружина

6 уже сжата приводом 9 и проталкивает все пиропобудители до упора 18, подставляя очередной пиропобудитель под затвор, который заталкивает его в камеру сгорания. В момент заталкивания затвором пиропобудителя в камеру сгорания пружина 6 находится еще в расслабленном состоянии, поэтому срез

31 затвора 14, нажимая на срез пиропобудителя 4, отодвигает его вместе с другими пиропобудителями в сторону толкающей планки 5, создавая тем самым промежуток между пиропобудителем над камерой сгорания и стоящим с ним рядом пиропобудителем. Этот промежуток позволяет плотно прикрыть камеру сгорания и в момент открытия ее сводит до минимума действие на очередной пиропобудитель отработавших газов.

Время между двумя переэаряжаниями (подачами) пиропобудителей в несколько раз больше, чем время проталкивания ниропобудителей под затвор, поэтому здесь применяется пружина 6 сжатия. Пока происходит перезаряжание, сгорание пиропобудителя, работа пороховых газов, открытие и закрытие затворов, привод 9 при помощи зубчатого колеса 11 и зубчатой рейки 12 через

3 )3262 редуктор 10 сжимает пружину 6. Как только, затвор вылетает выше пиропобудителя, сжатая пружина проталкивает под затвор очередной пиропобудитель.

Такое функциональное распределение позволяет значительно, увеличить скорость перезаряжания пиропобудителей, сохранив простоту конструкции.

Формула изобретения

Механизм подачи пиропобудителей, содержащий коробчатый корпус с днищем и окном приемника на другом его конце, 5 размещенную в корпусе с возможностью

90 4 продольного перемещения толкающую пиропобудители планку, взаимодействующую с пружиной сжатия со стороны окна приемника, о т л-и ч а ю шийся тем, что, с целью снижения габаритных размеров механизма, он снабжен взаимодействующим с пруж.ной сжатия со стороны днища корпуса упором с приводом

его перемещения вдоль корпуса, включающим редуктор с зубчатым колесом и взаимодействующую с зубчатым колесом рейку, при этом в корпусе выполнен продольный паэ для размещения упора, а рейка закреплена на внешней стороне корпуса.

1326290
