Устройство для ориентации и базирования ферромагнитных деталей

Устройство для ориентации и базирования ферромагнитных деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и .может бить использовано для ориентации и базирования ферро.магнитны.х деталей , например, при проведении контрольно-измерительп1)1х операций. Целью изобрете- :1И /: ж ляется )11пеиие надежности работы за счет обеспечения фиксации деталей в строго заданном положении. Для этого плоские детали с отверстием, смещенным относительно центра тяжести, надеваются на горизонтальные Н1тыри 2 основания 1 произвольно . Цод действием собственного веса каждая деталь вначале разворачивается на штыре 2 до совпадения оси подвеса с вертикальной осью, проходящей через центр тяжести детали, а затем под действием магнитных сил притяжения основания 1 перемешаются на сферические головки упоров 3, фиксируясь в строго заданном положении . После проведения операции к(Ч1троля детали снимаются со штырей 2 для обработки, а затем вновь надеваются на штыри 2 и самоориентируются, занимая положение строго идентичное положению первоначальной экспозиции. 1 ил. Р (Л со ГС 05 4 ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 23 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1 ) 3960о00/31-08 (22) 03.! 0,85 (46) 30.07.8. . Бюл. ¹ 28 (71) Московский институт стали и сплавов (72) В. Г!. Костюченко, В. Г. Бахтин, Л. Б. Ку 1рин, 1. М. Глухов и H. М. Пав.н)в (53) 62-229.64 (088.8) (56) Авторское свидетельство СССР № !252124, кл. В 23 Q 7/10, 1984. (54) УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ

И БАЗИРОВАНИЯ ФЕРРОМАГНИТНЫХ .1Е ГА„1:f1 (57) Изобретенис относится к машиностроению и может бып использовано для ориентации и базирования ферромагнитных деталей, например, при проведении контрольно-измерительных операций. Целью изобрете: I l l s l я f 3, гя с1 c. r I и < > ? > > >и I I cп (и е н а. ге ж н о с т и р а б о„„SU„„1326421 А 1 ты за счет обеспечения фиксации деталей в строго заданном положении. Для этого плоские детали с отверстием, смещенным относительно центра тяжести, надеваются на горизонтальные штыри 2 основания 1 произвольно. Под действием собственного веса каждая деталь вначале разворачивается на штыре 2 Lo совпадения оси подвеса с вертикальной осью, проходящей через центр тяжести детали, а затем под действием магнитных сил притяжения основания 1 перемещаются на сферические головки упоров 3, фиксируясь в строго заданном положении. После проведения операции к птроля детали снимаются со штырей 2 для обработки, а затем вновь надеваются на штыри 2 и самоориентируются, занимая положение строго идентичное положеник> первоначальной экспозиции. ил.

1326421

Фг>рм ул и пво г> ре ген ин

« . > < I и и и < е. > н В ..Ч I I i;i I I « i < > «

I>«.ик «>I> 1! I!I <к.<>I Гехред И. Верее Коррекг<>р < .. Черни з, «;., з .. Ги ранк 7>3о !!одино«<><

l3lIl II II111 I < удар <н«III<>i кояитетн <..(.<.Р II<> де,«;÷ изобретения и откр«тии

1130,3П>, .Чоек«а, Ж:3б>. Раушекая иаб>.. д. 4<5

ll ><>1< iI«>ь гяеяиои<>тиграи <е« ое яр< днрия< не, I . Уяк>ород, у I. 11роектная, 4

1!зобретсн>н относится к машиностроению и может быть использовано для ориентации и базирования ферромагнитных деталей, например, при проведении контрольно-измерительных операций.

Цельк> изобретения является повышение надежности работы устройства за счет обеспечения фиксации деталей в строго задангн>м положении.

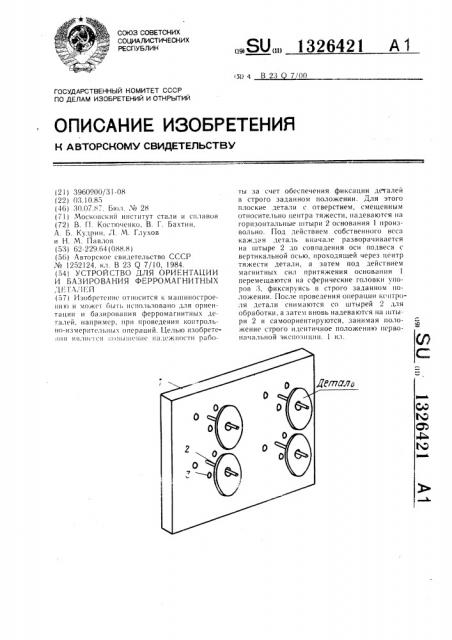

На чертеже изображено устройство, общий вид. !О

Устройство для ориентации и базирования ферромагнитных деталей содержит основа ние 1, выполнен ное из магнитного материала, штыри 2, закрепленные на основании 1 в п>ризонтальной плоскости, перпендикулярно его базовой поверхности, обри:<иванной в зоне каждого штыря 2 сферическими головками упоров 3.

Устройство работает следующим образом.

Ферромагнитные детали типа пластин с отверстием, смещенным относительно 20 центра тяжести, надеваются Hû горизонтально закре<1ленные на основании 1 штыри 2. ! lод действием собственного веса детали вначале разворачивак>тся до совпадения точки подвеса с вертикальной прямой, проходящей через центр тяжести деталей, а затем силами магнитного притяжения основания 1 перемещаются на базовые поверхности, образованные сферическими головками упоров 3.

После проведения операции контроля детали снимаются со штырей 2 для обработки, а затем вновь надеваются на штыри 2 и самоориентируются, занимая положение строго идентичное положению первоначальной экспозиции.

Устройство для ориентации и базирования ферромагнитных деталей, содержащее основание с перпендикулярно установленными на его базовой поверхности штырями для размещения деталей, отличающееся тем, что, с целью повышения надежности работы устройства, основание выполнено из магнитного материала, его базовая поверхность образована упорами со сферическими головками, причем штыри расположены горизонтально.
