Клеевая композиция

Клеевая композиция

Иллюстрации

Показать все

Реферат



Изобретение относится к получению клеевых композиций, применяемых для наклейки этикеток на мокрую стеклянную поверхность, и может быть использовано в пищевой, химической и лакокрасочной промышленностях. Изобретение позволяет повысить влагостойкость и прочность клеевого шва за счет использования в качестве стабилизатора продукта обработки едким натрием вторичного кубового остатка от дистилляции жирных кислот технического сала с кислотным числом 32-40 мгКОН/г и эфирным числом 110-120 мг КОН/г и мочевину . Композиция содержит, мас.%: 50%-ная полИНИНилацетатная дисперсия 25-39J карбоксиметилцеллюлоза 2,4-4,6J продукт обработки едким натрием вторичного кубового остатка от дистилляции жирных кислот технического сала 6,4-12,7 J наполнитель 0,4-0,6 j мочевина 2-4J вода - остальное. 2 табл. S

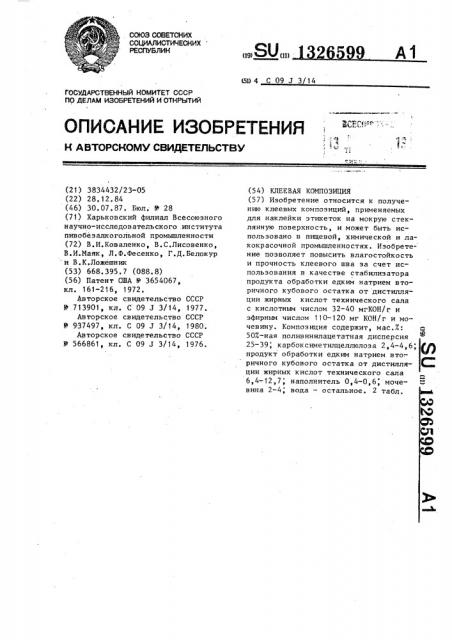

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11)

{5D 4 С 09 J 3 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Р "РР )и

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕ ГЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 ) 3834432/2 3-05 (22) 28. 12. 84 (46) 30.07.87, Бюл. В 28 (71) Харьковский филиал Всесоюзного научно-исследовательского института пивобезалкогольной промьппленности (72) В.И.Коваленко, В.С.Лисовенко, В.И.Маяк, Л.Ф.Фесенко, Г.Д.Белокур и В.К.Ложешник (53) 668.395.7 (088.8) (56) Патент США Р 3654067, кл. 161-216, 1972.

Авторское свидетельство СССР

)1 713901, кл. С 09 J 3/14, 1977.

Авторское свидетельство СССР

Ф 937497, кл. С 09 J 3/14, 1980.

Авторское свидетельство СССР

У 566861, кл. С 09 3 3/14, 19?6. (5 4) КЛЕЕВАЯ КОМПОЗИЦИЯ (57) Изобретение относится к получению клеевых композиций, применяемых для наклейки этикеток на мокрую стеклянную поверхность, и может быть использовано в пищевой, химической и лакокрасочной промышленностях. Изобретение позволяет повысить влагостойкость и прочность клеевого шва за счет использования в качестве стабилизатора продукта обработки едким натрием вторичного кубового остатка от дистилляции жирных кислот технического сала с кислотным числом 32-40 мгКОН/г и эфирным числом 110-120 мг K0H/r и мочевину. Композиция содержит, мас.7:

507-ная поливинилацетатная дисперсия

25-39, карбоксиметилцеллюлоза 2,4-4,6; продукт обработки едким натрием вто-. ричного кубового остатка от дистилляции жирных кислот технического сала

6,4-12,7; наполнитель 0,4-0,6; мочевина 2-4; вода — остальное. 2 табл.

Темный

Массообразная мягкая

Специфический для данного продукта

Вязкость, сП

1 1

Изобретение относится к получению клеевых композиций, применяемых для наклейки этикеток на мокрую стеклянную поверхность, и может быть использовано в пищевой, химической и лакокрасочной промышленности, Цель изобретения — повышение влагостойкости и прочности клеевого шва.

Композицию готовят следующим образом.

Карбоксиметилцеллюлозу вместе с мочевиной растворяют в воде в аппарате, который имеет мешалку и паровую рубашку, при этом перемешивая и подогревая до 45-55 С, а затем загру жают поливинилацетатную дисперсию и перемешивают без подогрева в течение

15-20 мин. Одновременно в другой аппарат загружают кубовый остаток от дистилляции жирных кислот и едкий натр в соответствии с рецептурой и перемешивают при подогреве до 95

98 С в течение 20-25 мин, а затем смесь охлаждают до 50-55 С и к ней приливают полученную смесь из первого аппарата, туда же также вносят

Наполнитель и перемешивают в течение

25-30 мин. Готовую композицию клея фасуют в тару.

Вторичный кубовый остаток от дистилляции жирных кислот технического сала содержит следующие компоненты, мас, :

Высшие нормальные жирные кислоты 21

Ок сик исло ты 2

Нейтральный жир 5

Лак тоны 50

Углеводороды 20

Механические примеси 0,04

Вода До 4

Физико-химические свойства вторичного кубового остатка от дистилляции жирных кислот технического сала животных жиров:

Цвет

Консистенция (при 15-20 С)

Запах

326599 2

Температура плавления, С 36-50

Температура о

5 застывания, С

Кислотное число, мг КОН 32-40

ЧИСЛО ОМЫЛЕНИЯр мг KOH

Эфирное число, мг КОН 110-120

Йодное число, г 1

Содержание не15 веществ, 20

В качестве наполнителя в компоэиI ции могут быть использованы мел, огнеупорная глина, белая сажа и пр.

В табл. 1 приведены составы клеевых композиций по примерам 1-3.

Свойства композиций представлены в табл. 2. !

29-41

1 46-1 60

45-55

25-39 ацетатная дисперсия

Карбоксиметилцеллюлоза

Продукт обработки едким натром вторичного кубового остатка от дистилляции жирных кислот технического сала

Наполнитель

Мочевина

Вода

2,4-4,6

6,4-12,7

0,4-0,6

2-4

Остальное

2>Формула изобретения

Клеевая композиция, включающая

50 -ную поливинилацетатную дисперсию, карбоксиметилцеллюлозу, наполнитель, стабилизатор и воду, о т л и ч а ю— щ а я с я тем, что, с целью повышения влагостойкости и прочности клеевого шва, она содержит в качестве стабилизатора продукт обработки едким натром вторичного кубового ос35 татка от дистилляции жирных кислот технического сала с кислотным числом

32-40 мг КОН/r и эфирным числом 10120 мг КОН/г и мочевину при следую- щем соотношении компонентов, мас. :

4>> 50 — ная поливинил1326599

Таблица 1 мас. 7, в композиции

25

Полив инилаце татная дисперсия

К ар бок симе тилцеллюло з а

Наполнитель — мел

4,6

2,4

3,5

0,6

0,4

0,5

Продукт обработки едким натрием вторичного кубового остатка от дистилляции жирных кислот технического сала

12,7

9,3

6,4

Мочевина

Во а

53 3

51,7

49 6.Таблица 2

Вод ост ой кость, 7

Композиция

Время схватыванияя

Время приклеивания

Чистота лицевой стороны этикетки этикетки

Предлагаемая . по примерам

-34

86,2

3,8

-36

87,0

4,0

86,8

-34

3,6

-26

81,2

1,6

-24

82,9

2,5 более

Известная

Композиция содержит, мас. 7:. ПВА-дисперсия 38; карбоксиметилцеллюлоза 3,5; наполнитель (мел) 0,5; ОП-7 1,0; мочевина 3,0; вода 54.

1 I

ВНИИПИ Заказ 3247/20 Тираж 633 Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

Композиция с

ОП-7 (контрольная) Морозостойкость, С с поверхностью влажной бутылки, мин на влажн бутылку, мин

Предел прочности, г/ см

Отсутствие пятен, коробления и задиров

Наличие коробления и задиров

Наличие пятен, коробления и эадиров
