Реферат



М 132666

Класс 21а, 36

21а, 35и

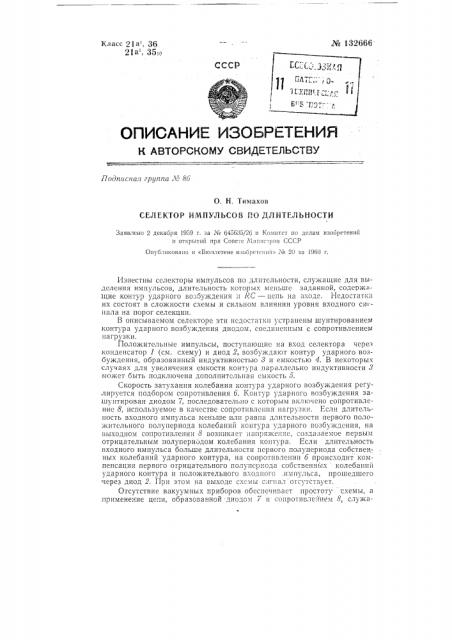

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная групгш Л " 86

О. H. Тимахов

ЫЛЕКТОР ИМПУЛЬСОВ По ДЛИТЕЛЬН0СТИ

Заявлено 2 декабря 1959 г. за № 645635/26 в Комитет по делам изобретений н открытш1 при Совете й1п,п с .ров СССР

Опубликовано в «Бюллетене нзобрстлп и» ¹ 20 за 1960 г.

Известны селекторы импульсов по длительности, служащие для выделения импульсов, длительность которых мегп ше заданной, содерж11IHe KoHTvD ударного возб)ждения;1 1 . — uenb на входе. Недостатки их состоят в сложности схемы и сильном влиянии уровня входного си1нала на порог селекции.

В описываемом селскторе эти недостатки устранены шунтированисм контура ударного возбуждения диодом, сосд1гнсп ым с сопротивлением нагрузки.

Положительныс импульсь1, поступающие на вход селектора через конденсатор 1 (см. схему) и диод 2, возоуждают контур ударного возбуждения, образованный индуктивностью 8 Il емкостью 4. В некоторых случаях для увеличения емкости контура параллельно индуктивности 3 может быть подключена дополнитсльпая емкость 5.

Скорость затухания колебания контура ударного возбуждения регулируется подбором сопротивления 6. Контур ударного возбуждения зашунтирован диодом 7, последовательно с которым включено сопротивление 8, используемое в качестве сопротивления нагрузки. Если длительность входного импульса меньше илп равна длительности первого положительного полупсриода колебаний контура ударного возбуждения, на выходном сопротивлении 8 возникает апрямып1с, создаваемое первым отрицательным полупериодом колебания контура. Если длительность входного импульса больше длительности первого полупериода собственных колебаний ударного контура, на сопротивлении 6 происходит компенсация первого отрицательного полупсриода собственных колебаний ударного контура и положительного входного импульса, прошедшего через диод 2. При этом на выходе схемы c:1ãêà t отсутствует.

Отсутствие вакуумных приборов обсспечпваст простоту схемы, а применение цепи, образованной диодом 7 и сопротивлением 8, служа¹ 132666 щей для выделения выходного сигнала, уменьшает влияние уровня выходного сигнала на порог селекции. Порог селекции изменяют регулировкой величины индуктивности 8 и емкостей 4 и 5.

Предмет изобретения

Селектор импульсов по длительности для выделения импульсов, длительность которых меньше заданной, содержащий контур ударного возбуждения и RC — цепь на входе, отличающийся тем, что, с целью упрощения схемы и уменьшения влияния порога селекции от уровня входного сигнала, контур ударного возбуждения зашунтирован диодом, соединенным последовательно с активным сопротивлением, используемым в качестве сопротивления нагрузки.
