Состав для проклейки бумаги

Состав для проклейки бумаги

Иллюстрации

Показать все

Реферат



Изобретение относится к целлюлозно-бумажной промышленности и позволяет расширить сырьевую базу и повысить прочностные показатели бумаги . Состав для проклейки бумаги содержит , мас.%: продукт омыления отходов искусственного трикотажного меха (препарат ОМ) 1,5-2,0 вода 98,0-98,5. Препарат ОМ представляет собой продукт взаимодействия отходов искусственного трикотажного меха с моноэтаноламином, гидроксидом натрия и водой при температуре кипения реакционной смеси. Препарат ОМ содержит следующие компоненты, мас.%: сополимер натриевой и моноэтаноламиновой соли акриловой кислоты с акриламидом 5,0-25,0, натриевая соль терефталевой киЬлоты 0,5-3,0, моноэтаноламин 4,0- 60,0 и вода остальное. 1 з.п. ф-лы, 2 табл. с о (Л

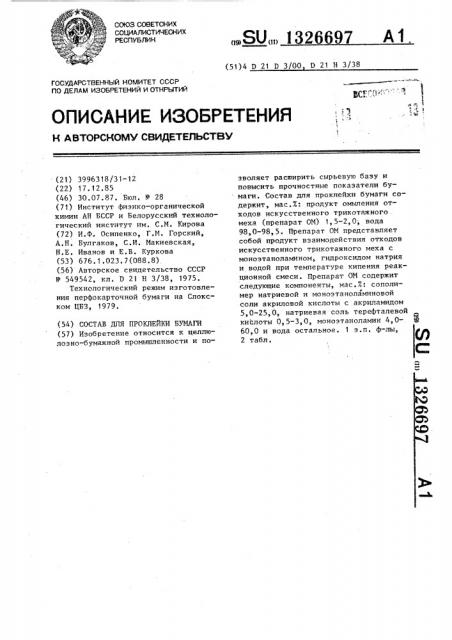

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

1 «3 вс

1 1 ,r

>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3996318/31-12 (22) 17.12.85 (46) 30.07.87. Бюл, Р 28 (71) Институт физико-органической химии AH БССР и Белорусский технологический институт им. С.М. Кирова (72) И.Ф. Осипенко, Г.N. Горский, А.Н. Булгаков, С.И. Макиевская, Н.Е. Иванов и Е.В. Куркова (53) 676.1.023.7(088,8), (56) Авторское свидетельство СССР

N - 549542, кл. D 21 Н 3/38, 1975.

Технологический режим изготовления перфокарточной бумаги на Слокском ЦБЗ, 19?9. (54) СОСТАВ ДЛЯ ПРОКЛЕЙКИ БУМАГИ (57) Изобретение относится к целлюлозно-бумажной промьппленности и по,.SU„, 1326697 А1 (51)4 9 21 D 3/00 0 21 Н 3/38 зволяет расширить сырьевую базу и повысить прочностные показатели бумаги. Состав для проклейки бумаги содержит, мас.Ж: продукт омыления отходов искусственного трикотажного . меха (препарат ОМ) 1, 5-2, 0; вода

98,0-98,5. Препарат OM представляет собой продукт взаимодействия отходов искусственного трикотажного меха с монозтаноламином, гндроксидом натрия и водой при температуре кипения реакционной смеси. Препарат ON содержит следующие компоненты, мас.7: сополимер натриевой и моноэтаноламиновой соли акриловой кислоты с акриламидом

5,0-25,0, натриевая соль терефталевой кислоты 0,5-3,0, моноэтаноламин 4,0- 3

60,0 и вода остальное. 1 з.п, ф-лы, 2 табл.

1326697

5, 0-25, 0

0,5-3,0

4,0-60,0

Остальное

Изобретение относится к целлюлозно-бумажной промьппленности, в частности к составу для изготовления проклеенных видов бумаги технического

) назначения, например перфокарточной.

Целью изобретения является расширение сырьевой базы и повышение прочностных показателей бумаги.

Сущность изобретения заключается в том, что в составе для проклейки бумаги, включающем проклеивающий агент и воду, в качестве проклеивающего агента используют продукт омыСН2,— СН вЂ” — — СН вЂ” CH—

СОИИ,, СООИа где m= 45-62 мол.7, n= 9-36 мол. 7, р= 100-(m+n) мол.7

Натриевая соль терефталевой кислоты

Моноэтаноламин

Вода

Препарат ОМ представляет собой ЗО продукт взаимодействия отходов искусственного трикотажного меха (полиакрилонитрильное волокно 85-90Х, лавсан 10-15Х) с моноэтаноламином, гидроксидом натрия и водой при температуре кипения реакционной смеси, Пример 1. Для синтеза препарата ON в реактор емкостью 500 мл, снабженный термометром, мешалкой и обратным холодильником, загружают 4О

30 r (16,7 мас.Х) отходов искусственного трикотажного меха, 98 г (54,4 мас. ) моноэтаноламина, 2 r (1, 1 мас.X) гидроксида натрия и 50 r (27,8 мас.7) воды. Гидроксид натрия добавляют в реакционную смесь для сокращения расхода моноэтаноламина и перевода полиэтилентерефталатных волокон в водорастворимое состояние.

Реактор нагревают до температуры ки- ВО о пения реакционной смеси (110 С) и выдерживают при этой температуре в течение 10 ч до получения водорастворимого полимера.

Пример ы 2-5, Осуществляют согласно примеру 1, B табл, 1 приведены составы полученного препарата ОМ, выход водорастворимого полимера и не вступившего ления отходов искусственного трикотажного меха., при следуюшем соотношении компонентов, мас.7:

Продукт омыления отходов искусственного меха 1,5-2,0

Вода 98,0-98,5

Продукт омыления искусственного трикотажного меха (препарат OM) содержит следующие компоненты, мас.7:

Сополимер натриевой и моноэтаноламиновой соли акриловой кислоты с акриламидом общей формулы в реакцию моноэтаноламина, натриевой соли терефталевой кислоты и воды.

Содержимое реактора охлаждают до комнатной температуры и получают продукт, содержащий 33,8 г (18,8 мас.7) водорастворимого полимера, 89,5 г (52; 7 мас.7) не вступившего в реакцию моноэтаноламина, 4, 0 г (2, 2 мас .Х) натриевой соли терефталевой кислоты, 45,4 r (26,3 мас.7) воды.

Полученный препарат ON разбавляют водой до требуемой рабочей концентрации 1,5-2,57. Затем готовый состав дозируют в композиционный бассейн бумагоделательной машины. Расход

1,3-1,5Х от массы волокна.

Физико-механические показатели иерфокарточной бумаги, проклеенной препаратом ОМ, приведены в табл. 2.

Как видно из данных табл. 2, при использовании предлагаемого проклеивающего состава улучшаются прочностные показатели перфокарточной бумаги: разрушающее усилие в сухом состоянии на 17-287., жесткость на 12-20Х, сопротивление разрыву на 13-20Х сопротивление продавливанию на 17-307, скручиваемость до 307.

Предлагаемое техническое решение позволяет утилизировать отходы искусственного меха.

Формула изобретения

1. Состав для проклейки бумаги, содержащий проклеивающий агент и воду, отличающийся тем, что, с целью расширения сырьевой базы и по" з 1326697 вышения прочностных показателей бумаги, он содержит в качестве проклеивающего агента продукт омыления отходов искусственного трикотажного меха при следующем соотношении компонентов, мас.Ж:

Продукт омыления отходов искусственного меха

Вода

2. Состав по п. 1, о т л и ч а юшийся тем, что продукт омыления отходов искусственного трикотажного меха содержит следующие компоненты, мас.Ж:

Сополимер натриевой и моноэтанол,аминовой соли акриловой кислоты с акриламидом общей формулы

1,5-2,0.

98,0-98,5 ж,-CH- — —. СН,-СБ- — — СН -1Ц2.

С Н2 1И СООНа П СООНHH2,(CH )20Н Р где m = 45-62 мол.X

n = 9-36 мол.7., р = 100-(я+и) мол.Ж

Натриевая соль терефталевой кислоты

Ионоэтаноламин

Вода

0,5-3,0

4,0-60,0

Остальное

5,0-25,0

I326697

О 1

A о о ц ха

Cd I х м о

А - а и

1- О

v Гч о о и х с) Ц к о

Ф CO о х

О л ь

О л сч л о1 а сч

О л Я.)

О о м

I а и >н о 2 ф а о

55 сч

CV

1

CO

I о

C( о е

5 а о Е

Ц о

I .И

Cd

tf о

I

1 ло

Ф

v а

Х л

Cd

И

Г, Р

Гч

Cd

07,х о о х о а

5 а

О Х

1 и .( о

I са å о

<0 I <б

X о х

О 1 о

I Х

Й! а

I Х

t Р

Ф!

Ж о

v с

I М х а

1 1 х

1 1

1 (б Х

1 & о е

CV ÎO N л л R л ° а сч w а сч м съ с О О л л л л л о о -- сч сч сч о сл о а сЧ О л л л л I

О сч м О

В О I

О О л ь сч

cO - со ю

CO e О Е СО л л л л л л сч в м сч о сл о

1

СЧ О СС СЧ л л л л I

О а О 3 О О I

О 1 ь сч

Ill w м iо w 1

О О

О о " o сч с-, — сч ф4 сч м . мъ

1

1326697

Cd

1 l о

I

I Cc7

lR Cd И х р к

E . о е а

1» Х РЗ

2 о м с 4

С:7

Ю ю

I !

1

1 с» л

Ос» о Е (K—

С Е»77 о

Х о а

Ц

I а7 к

О л с4

M л

I с75

1 Ц о

I сс!

О а л л

О с

О1 О7

С:7 л

СО

О

О л с !

У

7Х о о х с о

l:» 77 х

Ю

Ц

Х сс

СС1

0 о

I ° 1

l С 1

1 о

I, X O

I Р d>

1 Х сб

V CC1Z

I о

Р W I cdl

Х И CdLI

CCl Х1 овх(Р, Х л!

И х х RI

O e Cd Z

ОЦЦХ

I —— -i ица i

Г

1 А

Е» о о э о

Ы х

1

I I о

Х 0

0 ! X ох о И хох х х д м х а э о б х

Р Ц 0

E Х 1 х х

Э I

1 C(Я 1

3, 9! х о

1 I

1 7с! !

1 I о е х

М СЧ СЧ С7 СЧ

О О О О О с 4,О О7 О7 О 7

Ф t м

О СО О О О

Г Г СО Л СО

О сЧ сч О а е со м е сч с 4 сч см с4

О О сЧ О О

o o - o а б о - о

77 7

o o с.7 см О

Ю У л

СО СО Со

СС7 О1 О

С7 а О О л л л л л см»- cV
