Реферат



Область применения изобретениястроительство. Изобретение позволяет повысить надежность запирания и упрощает конструкцию замка. В направляющих корпуса 1 установлен засов 2. Засов в запертом положении блокируется зубчатой рейкой 3, управляемой цилиндровым механизмом с поворотным барабаном 6, на котором закреплена находящаяся в зацеплении с зубчатой рейкой 3 шестерня 4. Зубчатая рейка 3 имеет П-образный профиль, установлена в сквозной прорези 8 корпуса 1 и фиксируется в двух положениях с помощью пружины 10, взаимодействующей , с выемками П на зубчатой рейке. , 2 з.п. ф-лы, 5 ил. (Л С . Z

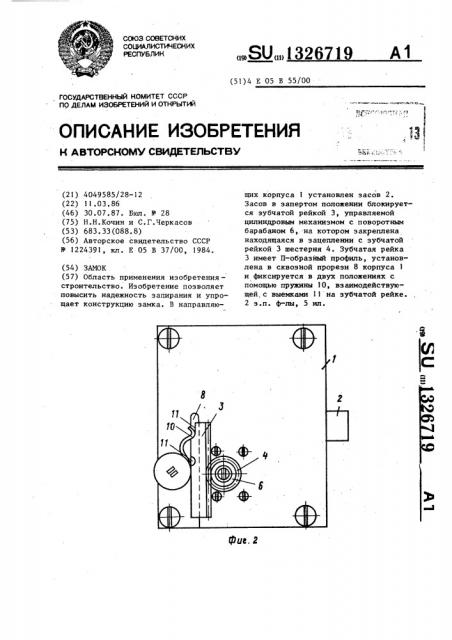

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,.SUÄÄ1326 19 (51)4 Е 05 В 55/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4049585/28-12 (22) 11.03.86 (46) 30.07.87. Бюл. Ф 28 (75) Н.Н.Кочин и С.Г.Черкасов (53) 683.33(088.8) (56) Авторское свидетельство СССР

В 1224391, кл. Е 05 В 37/00, 1984. (54) ЗАМОК (57) Область применения изобретения— строительство. Изобретение позволяет повысить надежность запирания и упрощает конструкцию замка. В направляющих корпуса 1 установлен засов 2 °

Засов в запертом положении блокируется зубчатой рейкой 3, управляемой цилиндровым механизмом с поворотным барабаном 6, на котором закреплена находящаяся в зацеплении с зубчатой рейкой 3 шестерня 4. Зубчатая рейка

3 имеет Н-.образный профиль, установлена в сквозной прорези 8 корпуса 1 и фиксируется в двух положениях с помощью пружины I О,,взаимодействующей, с выемками Il на зубчатой рейке.

2 з.п. ф-лы, 5 ип.

132

Изобретение относится к запирающим устройствам.

Целью изобретения является повышение надежности запирания и упрощение конструкции.

На фиг.l показан замок, вид с наружной стороны; на фиг.2 — то же, с внутренней стороны; на фиг.3 — то же, поперечный разрез; на фиг ° 4 — то же, сечение по оси поворотного барабана; на фиг.5 — внешний вид замка в двери.

Замок содержит корпус I с наружной и внутренней сторонами, размещенный в направляющих корпуса засов 2 и средство блокировки засова, включающее зубчатую рейку 3, установленную перпендикулярно засову с.возможностью взаимодействия с ним, находящуюся в зацеплении с зубчатой рейкой шестер ню 4 и фиксатор, причем замок снабжен цилиндровым механизмом 5 с поворотным барабаном 6, взаимодействующим с шестерней, при этом в корпусе выполнены отверстия 7 для размещения поворотного барабана 6 и сквозная прорезь 8, а зубчатая рейка 3 имеет

П-образный профиль и установлена в сквозной прорези зубчатой нарезкой с внутренней стороны корпуса, поворотный барабан 6 снабжен проточкой и зафиксирован от осевого перемещения с помощью размещенных в проточке сухарей 9, причем фиксатор выполнен в виде размещенной на вн„ тренней стороне корпуса пружины 10 и выемок ll на зубчатой рейке 3 для взаимодействия с пружиной 10.Запирание замка производится автоматически путем захлопывакня двери.

Блокировка засова 2 в запертом положении производится цилиндровым механизмом 5 путем поворота ключом пово6719 2 ротного барабана 6. При этом шестерня 4 перемещает зубчатую рейку З,которая блокирует засов 2, Пружина 10, взаимодействуя с выемкой 11, фиксирует рейку 3 в запертом положении замка.

Формула изобретения

1. Замок, содержащий корпус, размещенный в направляющих корпуса засов и средство блокировки засова, включающее зубчатую рейку, установленную перпендикулярно засову с возможностью взаимодействия с ним, находящуюся в зацеплении с зубчатой рейкой шестерню и фиксатор, о т л ич а ю шийся тем, что, с целью

20 повышения надежности запирания и упрощения конструкции, он снабжен цилиндровым механизмом с поворотным барабаном, взаимодействующим с шестерней, при этом в корпусе выполне25 ны отверстие для размещения поворотного барабана и сквозная прорезь, а зубчатая рейка имеет П-образный профиль и установлена в сквозной прорези зубчатой нарезкой с внутренней стороны корпуса.

2. Замок по п.l, отличаю— шийся тем, что поворотный барабан снабжен проточкой и зафиксирован от осевого перемещения с помощью размещенных в проточке сухарей, при этом шестерня закреплена на поворотном барабане.

3. Замок по п.l, о т л и ч а юшийся тем, что фиксатор выпол40 нен в виде размещенной на внутренней стороне корпуса пружины и выемок на зубчатой рейке для взаимодействия с пружиной.

I.1326719

9 У Фиг. f

Фиг. 3! 326719
