Изобретение относится к подземной добыче полезных ископаемых, снижает трудоемкость и повышает скорость монтажа за счет улрошения установки секций крепи и сборки комбайна при сориентированном конвейере . При способе монтажа механизированного комплекса монтажным станком (МС) 5 последний устанавливают на линейных секциях (С) 3 и 4 конвейера, размещенных в монтажной камере 1 со стороны транспортного штрека 2. Посредством лебедки С 8 конвейера, манипулируя поворотной колонкой и стрелкой МС 5 с помощью строп, поднимают С 8 и устанавливают ее последовательно с С 4. Затем монтируют С 11 конвейера и осуществляют перемещение МС 5 на С 8 и 11. В этой же последовательности осуществляется монтаж остальных С конвейера. После монтажа става конвейера осуществляют доставку щнеков комбайна, его режущей части и установку последней на концевых секциях конвейера со стороны бортового штрека 16. Доставляют и устанавливают С крепи у сопряжения монтажной камеры 1 с бортовым штреком 16. Затем доставляют подающую часть комбайна Б сборе с электродвигателем и соединяют ее с режущей частью. При обратном ходе МС 5 от бортового щтрека 16 к транспортному штреку 2 устанавливают остальные С крепи , соединяя их с конвейером, как и предыдущие С. После выемки нищи в зоне комбайна монтируют щнеки. 7 ил. сл со N3 а со О5 фиг. /

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Е 21 Р 2300

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

lо

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 3931100/22-03 (22) 16.07.85 (46) 30.07.87. Бюл. № 28 (71) Всесоюзный научно-исследовательский и проектно-конструкторский угольный институт (72) Ю. П. Дубовский, Ф. С. Чендев, В. А. Потапенко, Ю. Г. Зельцер и В. Н. Зенякин (53) 622.284 (088.8) (56) Негруцкий Б. Ф. Интенсификация монтажа оборудования угольных шахт. — М.:

Недра, 1983, с. 208 — 215.

Гелескул М. Н. и др. Справочник по креплению горных выработок. — М.: Недра, !972, с. 341 — 343. (54) СПОСОБ МОНТАЖА МЕХАНИЗИРОВАННОГО КОМПЛЕКСА МОНТАЖНЫМ

СТАНКОМ (57) Изобретение относится к подземной добыче полезных ископаемых, снижает трудоемкость и повышает скорость монтажа за счет упрощения установки секций крепи и сборки комбайна при сориентированном конвейере. При способе монтажа механизированного комплекса монтажным станком

А

10 8

SU»1326736 А1 (МС) 5 последний устанавливают на линейных секциях (С) 3 и 4 конвейера, размешенных в монтажной камере 1 со стороны транспортного штрека 2. Посредством лебедки

С 8 конвейера, манипулируя поворотной колонкой и стрелкой МС 5 с помощью строп, поднимают С 8 и устанавливают ее последовательно с С 4. Затем монтируют С 11 конвейера и осуществляют перемещение

МС 5 на С 8 и 11. В этой же последовательности осуществляется монтаж остальных С конвейера. После монтажа става конвейера осуществляют доставку шнеков комбайна, его режущей части и установку последней на концевых секциях конвейера со стороны бортового штрека 16. Доставляют и устанавливают С крепи у сопряжения монтажной камеры 1 с бортовым штреком 16. Затем доставляют подающую часть комбайна в сборе с электродвигателем и соединяют ее с режущей частью. При обратном ходе МС 5 от бортового штрека 16 к транспортному штреку 2 устанавливают остальные С крепи, соединяя их с конвейером, как и предыдущие С. После выемки ниши в зоне комбайна монтируют шнеки. 7 ил.

1326736

Формула изобретения

Изобретение относится к подземной добыче полезных ископаемых и может быть использовано при монтаже механизированных комплексов в очистных забоях.

Цель изобретения — снижение трудоем.кости и повышение скорости монтажа за счет упрощения установки секций крепи и сборки комбайна при сориентированном конвейере.

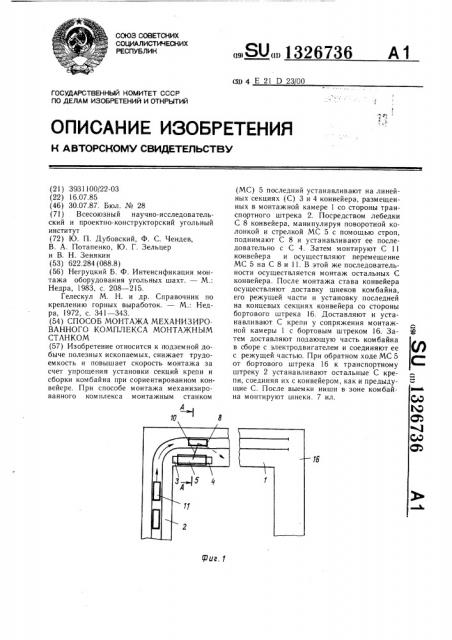

На фиг. 1 показана схема доставки по монтажной камере и установки линейных секций конвейера; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — схема доставки и размещения шнеков комбайна (схема установки режущей части комбайна); на фиг. 4— схема установки головных секций крепи; на фиг. 5 — схема монтажа подающей части комбайна с электродвигателем; на фиг. 6— схема установки подающей части комбайна; на фиг. 7 — схема установки очередной секции крепи.

Для осуществления предлагаемого способа выполняется следующая очередность выполнения рабочих операций.

В монтажной камере 1 со стороны транспортного штрека 2 с помощью ручных талей размещают и соединяют две линейные секции 3 и 4 конвейера (фиг. 1). На них устанавливают монтажный станок 5, подключают электро- и гидрооборудование станка, его насосную станцию, освещение, сигнализацию, пульт управления (не показаны) и лебедку 6 (фиг. 2). Опробывают работу станка и распирают его в крепь монтажной камеры распорной гидростойкой 7 станка 5.

Канатом лебедки 6 доставляют очередную линейную секцию 8 конвейера. Манипулируя поворотной колонкой 9 и стрелой 10 монтажного станка 5 с помощью монтажных строп (доставляемых совместно со станком), поднимают секцию 8 конвейера, разворачивают и устанавливают последовательно с секцией конвейера 4 и соединяют их в соответствии с конструктивным исполнением. В такой же последовательности монтируют линейную секцию 11 конвейера. Затем снимают распор с распорной гидростойки 7, перемещают с помощью лебедки 6 станок 5 на секции 8 и 11 конвейера и распирают.

Монтаж остальных секций конвейера производят по указанной схеме.

По окончании монтажа линейного става конвейера станок 5 распирают на двух последних секциях 12 и 13 конвейера (фиг. 3) и с помощью лебедки 6 доставляют с транспортного штрека 2 шнеки комбайна 14 и 15 и складируют их на бортовом штреке 16.

Затем снимают распор с распорной гидростойки 7 и перемещают станок 5 с помощью лебедки 6 в направлении транспортного штрека 2, освобождая секции 12 и 13 конвейера. Станок 5 распирают на секциях 17

35 и 18 конвейера (фиг. 4), лебедкой 6 доставляют режущую часть 19 комбайна, манипулируя поворотной колонкой 9 и стрелой 10 станка 5, стропами зацепляют за монтажные петли режущей части 19, поднимают ее и устанавливают на секциях 12 и 13 конвейера. Лебедкой 6 доставляют к месту монтажа секцию крепи 20. Управляя поворотной колонкой 9 и стрелой 10 станка 5, зацепляют стропами за монтажные петли (или борта перекрытия) секции 20 крепи, разворачивают ее и устанавливают у сопряжения монтажной камеры 1 с бортовым штреком 16 (фиг. 5). С помощью переносной насосной станции (не показана) секцию 20 крепи распирают и в соответствии с конструктивным исполнением соединяют с секцией 12 конвейера, используя при необходимости монтажный станок 5. В такой же последовательности доставляют, устанавливают, распирают и соединяют с секцией 13 конвейера секцию 21 крепи. Затем снимают распор со стойки 7 и перемещают станок 5, освобождая секции 17 и 18 конвейера, и распирают его на секциях 22 и 23 (фиг. 6).

Аналогично с доставкой режущей части 19 доставляют к месту монтажа и устанавливают на секциях 17 и 18 конвейера подающую часть комбайна 24 в сборе с электродвигателем 25 и соединяют ее с режущей частью 19. Затем в указанной выше последовательности при обратном ходе станка от бортового штрека к транспортному доставляют, устанавливают, распирают и соединяют с секциями конвейера и между собой лавные секции крепи, начиная с позиции 26 (фиг. 7). Одновременно в зоне размещения режущей части 19 комбайна делают в забое нишу и с помощью ручных талей монтируют шнеки 14 и 15, а затем производят полное подключение и опробывание всего комбайна в сборе.

Способ монтажа механизированного комплекса монтажным станком, включающий доставку в монтажную камеру по рельсовым путям, установку и соединение линейных секций конвейера, секций крепи гидрооборудования, монтаж комбайна, состоящего из подающей, режущей частей и шнеков, отличающийся тем, что, с целью снижения трудоем кости и повышения скорости монтажа за счет упрощения установки секций крепи и сборки комбайна при сориентированном конвейере, монтажный станок устанавливают на секциях конвейера и по мере сборки конвейера перемещают по нему к бортовому штреку, по окончании сборки конвейера монтажным станком на бортовом штреке размещают шнеки комбайна, устанавливают на концевых секциях конвейера со стороны бортового штрека режущую часть комбайна, после чего ставят концевые секции

1326736

А-А фиг. 4 крепи, затем устанавливают электродвигатель с подающей частью и при перемещении монтажного станка от бортового штрека к транспортному устанавливают остальные секции крепи и параллельно производят сборку комбайна.

1326736 га 15

14 фиг.5 фиг. Б

20 Я
