Блок футеровки печи

Блок футеровки печи

Иллюстрации

Показать все

Реферат



Изобретение относится к футеровке, предназначенной для теплоизоляции печей в металлургической, нефтеперерабатывающей, нефтехимической, химической и газовой отраслях промышленности. Цель изобретения - повышение надежности и срока службы футеровки. Блок футеровки содержит волокнистую изоляцию 1, металлическую стенку 2 каркаса, направляюш,ие 3, облицовочные плиты 4, шарнирные опоры 5, V-образные кронштейны 6 и соединительные элементы - стержень и гайку. При нагревании печи направляюш,ие 3 удлиняются, ветви кронштейна 6 сближаются и он несколько проворачивается в шарнирных опорах 5. Облицовочные плиты 4 свободно расширяются в пазах, образованных направляющими 3. При охлаждении конструкция возвращается в исходное положение. 3 ил. сл СА: ьо Ofi 00 О5 ГО

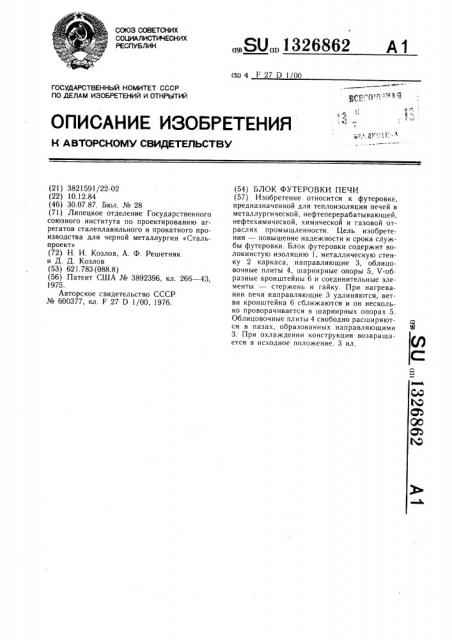

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1326862

А1 (51) 4 F 27 D 1 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3821591/22-02 (22) 10.12.84 (46) 30.07.87. Бюл. № 28 (71) Липецкое отделение Государственного союзного института по проектированию агрегатов сталеплавильного и прокатного производства для черной металлургии «Стальпроект» (72) Н. И. Козлов, А. Ф. Решетняк и Д. Д. Козлов (53) 621.783 (088.8) (56) Патент США № 3892396, кл. 266 — 43, 1975.

Авторское свидетельство СССР № 600377, кл. F 27 D 1/00, 1976. (54) БЛОК ФУТЕРОВКИ ПЕЧИ (57) Изобретение относится к футеровке, предназначенной для теплоизоляции печей в металлургической, нефтеперерабатывающей, нефтехимической, химической и газовой отраслях промышленности. Цель изобретения — повышение надежности и срока службы футеровки. Блок футеровки содержит волокнистую изоляцию 1, металлическую стенку 2 каркаса, направляющие 3, облицовочные плиты 4, шарнирные опоры 5, V-образные кронштейны 6 и соединительные элементы — стержень и гайку. При нагревании печи направляющие 3 удлиняются, ветви кронштейна 6 сближаются и он несколько проворачивается в шарнирных опорах 5.

Облицовочные плиты 4 свободно расширяются в пазах, образованных направляющими

3. При охлаждении конструкция возвращается в исходное положение. 3 ил.

1326862

Изобретение относится к футеровке, предназначенной для теплоизоляции печей в металлургической, нефтеперерабатывающей, нефтехимической, химической и газовой отраслях промышленности.

Цель изобретения — повышение надежности и срока службы футеровки.

На фиг. 1 изображен блок футеровки на печи, поперечный разрез; на фиг. 2 — узел 1 на фиг 1 (крепление направляющих к каркасу печи); на фиг. 3 — вид А на фиг. 1. 1р

Блок футеровки печи содержит волокнистую изоляцию 1, металлическую стенку 2 каркаса, направляющие 3, облицовочные пли ты 4, шарнирные опоры 5, Ъ-образные кронштейны 6 и соединительные элементы стержень 7, гайку 8.

Шарнирные опоры 5 представляют собой втулки, приваренные к стенке 2 печи и к направляющим 3, в которые свободно вставляются опорные участки V-образных кронштейнов 6. К направляющей 3, примыкающей к изоляции, приварены стержни 7 с резьбой. На направляющую 3 со стержнями накладывается облицовочная плита 4 и через другую направляющую 3 притягивается гайкой 8. Для плотности между направляющими 3 и облицовочной плитой 4 могут 25 устанавливаться прокладки из асбеста, каолинового картона или войлока, паронита и т, д.

Устройство работает следующим образом

При нагревании направляющие 3 удлиняются, ветви кронштейна 6 сближаются и он несколько проворачивается во втулке 5.

Облицовочные плиты 4 свободно расширяются в пазах, образованных направляющими 3.

При охлаждении конструкция возвращается в исходное положение.

Изобретение позволяет надежно защитить теплоизоляцию от воздействия печной атмосферы, в том числе и при изменяющихся температурных условиях.

Формула изобретения

Блок футеровки печи, содержащий металлический каркас, направляющие с соединительными элементами, облицовочные плиты, волокнистую изоляцию и средства крепления изоляции, отличающийся тем, что, с целью повышения надежности и срока службы футеровки, средства крепления выполнены в виде V-образных кронштейнов, концы которых соединены с каркасом и стенкой печи посредством шарнирных опор, при этом шарнирные опоры расположены в направляющих, а соединительные элементы направляющих размещены в пределах ширины облицовочных плит.
