Образец для ударных испытаний материалов

Образец для ударных испытаний материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и может быть использовано при изучении упругопластических свойств материалов. Целью изобретения является повышение точности испытания в условиях знакопеременной упругопластической деформации со скоростью 10 -10 . Образец выполнен в виде трубы и содержит рабочую часть, расположенную в середине образца, примыкающие к рабочей части динамометрические части, к одной из которых примыкает наковальня в виде толстостенной втулки. На рабочей части образца выполнены равномерно расположенные по окружности пазы. При испытании образца импульс нагрузки подается от злектродетонатора сначала на торец наковальни , обращенный к динамометрической части, а затем к торцу другой динaмp eтpичecкoй части. 1 ил. г О)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК аю ои

А1 (50 4 С 1 N 3/30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

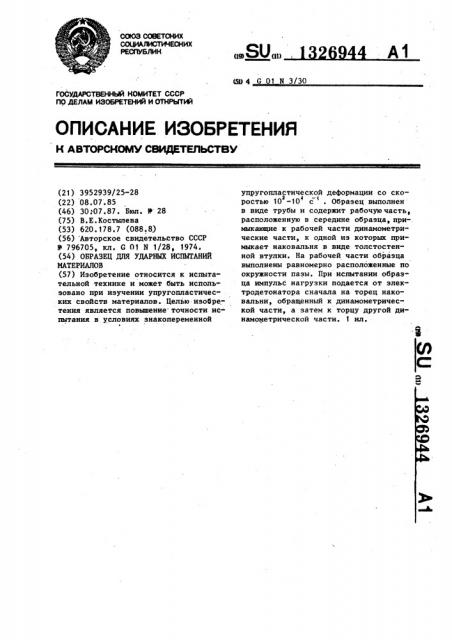

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3952939/25-28 (22) 08.07.85 (46) 30!07.87. Бюл. В 28 (75) В.Е.Костылева (53) 620.178.7 (088.8) (56) Авторское свидетельство СССР

И 796705в кл. С 01 N 1/28э 1974 ° (54) ОБРАЗЕЦ ДЛЯ УДАРНЫХ ИСПЫТАНИЙ

МАТЕРИАЛОВ (57) Изобретение относится к испытательной технике и может быть использовано при изучении упругонластических свойств материалов. Целью изобретения является повышение точности испытания в условиях знакопеременной упругопластической деформации со ско2 ф -< ростью 10 -10 с . Образец выполнен в виде трубы и содержит рабочую часть, расположенную в середине образца,примыкающие к рабочей части динамометрические части, к одной из которых примыкает наковальня в виде толстостенной втулки. На рабочей части образца выполнены равномерно расположенные по окружности пазы. При испытании образца импульс нагрузки подается от элек" тродетонатора сначала на торец наковальни, обращенный к динамометрической части, а затем к торцу другой динамометрической части. 1 ил.

1326944

Изобретение относится к испытательной технике и может быть использовано при изучении упругопластических свойств материалов.

Целью изобретения является повышение точности испытания в условиях энакопеременной упругопластической

2 деформации со скоростью 10 -10 с

На чертеже схематически представлен 10 образец для испытания.

Образец выполнен в виде трубы и содержит рабочую часть 1, расположенную в середине образца, примыкающие к рабочей йасти динамометрические час ти 2 и 3, к одной из которых примыкает наковальня 4 в виде толстостенной втулки, На динамометрических частях

2 и 3 установлены тензорезисторы 5 и

6, В качестве ударного силовоэбудите- 20 ля установлены электродетонаторы 7 и 8.

На рабочей части 1 образца выполнены равномерно расположенные по окружности продольные сквозные пазы, таким образом, что рабочая часть 1 25 представляет собой перемычки 9, суммарная площадь поперечного сечения которых составляет примерно половину площади поперечного сечения динамометрических частей 2 и 3. Длина перемычек между пазами должна составлять примерно одну сотую часть от длины динамометрических частей 2 и 3.

Образец испытывают следующим образом.

Подают инициирующий импульс сначала на электродетонатор 8, а затем с задержкой по времени подают инициирующий импульс на электродетонатор 7, Ударное нагружение образца осуществляют таким образом, чтобы динамометрические части 2 и 3 испытывали чисто упругое деформирование, а рабочая часть 1 образца — упругопластическое.

Подрыв электродетонатора 8 воэбужда45 ет распространение в динамометричес-кой части 3 импульса растяжения 6,, движущегося по направлению к рабочей части 1 и нагружающего рабочую часть образца. Происходящий при взаимодей50 ствии с рабочей частью 1 образца распад разрыва первого импульса нагрузки 6, приводит к возникновению проходящего „ „ и отраженного 6 „.

6„ импульсов. Йзмерение упругой деформации динамометрических частей 2 и 3 образца, вызванной импульсами 6

6,„, и 5отр „, осуществляют с помощью тензореэисторов 5 и 6. Второй нагружающий рабочую часть 1 импульс— импульс сжатия 6 осуществляют подрывом электродетонатора 7 с временой задержкой Т . Величину задержки выбирают из условия, чтобы второй нагружающий импульс 6< подошел к рабочей части 1 образца после первого импульса нагрузки 6,, Импульс сжатия

6 повторно нагружает рабочую часть

1. Величина задержки может быть вы„л 1 брана, например, равной i =-, где L— длина динамометрической части 3, с— скорость распространения импульса в ней, Распад разрыва второго нагружающего импульса. 6 порождает вторые проходящий 6 „ и отраженный 6 импульсы. Измерение упругой деформации динамометрических частей 1 и 2, вызванной импульсами 8» 6IIppy2 Ф

6,,„,, позволяет по формулам теории

ССГ построить динамическую о -Я диаграмму и определить скорость деформации рабочей части 1 образца при повторной упругопластической деформации образца.

Применение второй динамометрической части 3 образца позволяет построить полный цикл диаграммы G =f(E),описывающей поведение материала при ударной знакопеременной пластической деформации.

Формула изобретения

Образец для ударных испытаний ма- териалов, включающий размещенные последовательно динамометрическую, рабочую части и наковальню, о т л и— ч а ю шийся тем, что, с целью повышения точности испытания в условиях знакопеременной упругопластической деформации со скоростью 10 -10 с" образец выполнен в виде трубы с дополнительной динамометрической частью, расположенной между рабочей частью и наковальней, а в рабочей части образца выполнены равномерно расположенные по окружности продольные сквозные пазы.

1326944

Редактор Ю.Середа

Заказ 3273/37

Производственно-полиграфическое предприятие, r.Óëãîðoä, ул.Проектная,4

Составитель Ю.Махов

Техред Л.Олийнык

Тираж 776 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Корректор Н Король

Подписное
