Устройство для формирования частотно-манипулированных сигналов аппаратуры уплотнения радиоканалов

Устройство для формирования частотно-манипулированных сигналов аппаратуры уплотнения радиоканалов

Иллюстрации

Показать все

Реферат



Изобретение м.б, использовано в передающей каналообразующей аппаратуре . Цель изобретения - уменьшение временных искажений при формировании частотно-манипулированного сигнала с большим разносом характеристических частот при одновременном упрощении устр-ва. Устр-во содержит индивидуальные формирователи 1, источник 2 смещенной .частоты нажатия, источник 3 смещенной частоты отжатия, синтезатор 4 сетки частот, сумматор 5, фильтр 6 нижних частот, выходной усилитель 7. Формирователь 1 содержит инвертор 8, ключи 9 и 10, эл-т ИЛИ 11, делитель 12 частоты, преобазователь 13 частоты. 1 ин-. (Л

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 А1 (29) (12) 2 2 (5!) 4 Н

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4034907/24-09 (22) 20.03.86 (46) 30;07.87, Ьол. )2 28 (72) Е.M.Õàéêèí (53) 621.394.61 (088.8} (56) Супаков Н.А. Станционное оборудование радиовещания и радиосвязи.

И.) Радио и связь, 1985, с.135-143. (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ

ЧАСТОТНО-МАНИПУЛИРОВАННЫХ СИГНАЛОВ

АППАРАТУРЫ УПЛОТНЕНИЯ РАДИОКАНАЛОВ (57) Изобретение м.б. использовано в передающей каналообразующей аппаратуре. Цель изобретения — уменьшение временных искажений при формировании частотно-манипулированного сигнала с большим разносом характеристических частот при одновременном упрощении устр-ва. Устр-во содержит индивидуальные формирователи 1, источник 2 смещенной .частоты "нажатия", источник 3 смещенной частоты "отжатия", синтезатор 4 сетки частот, сумматор

5, фильтр 6 нижних частот, выходной усилитель 7. Формирователь 1 содержит инвертор 8, ключи 9 и 10, эл-т

ИЛИ 11, делитель 12 частоты, преобазователь 13 частоты. 1 дд.

1 13

Изобретение относится к радиосвязи и может быть использовано в передающей каналообразующей аппаратуре.

Цель изобретения — уменьшение временных искажений при Формировании частотно-манипулированного сигнала с большим разносом характеристических . частот при одновременном упрощении устройства.

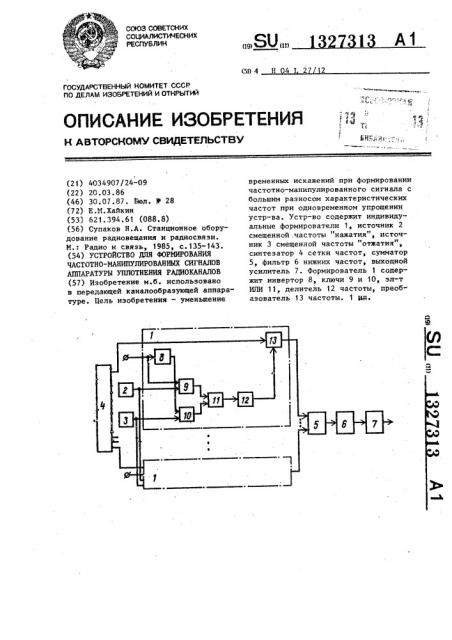

На чертеже изображена структурная электрическая схема предложенного устройства.

Устройство для формирования частотно-манипулированных сигналов аппаратуры уплотнения радиоканалов содержит индивидуальные формирователи 1, источник 2 смещенной частоты "нажатия", источник 3 смещенной частоты "отжатия", синтезатор 4 сетки частот, сумматор 5, фильтр б нижних частот, выходной усилитель 7.

Индивидуальный формирователь содержит инвертор 8, первый и второй ключи 9 и 10, элемент ИЛИ 11, делитель 12 частоты, преобразователь 13 частоты.

Устройство работает следующим образом.

Под действием сигнала манипуляции ключи 9 и 10 попеременно открываются„ в результате чего на выходе элемента

ИЛИ 11 появляется смещенная частота

"нажатия" или отжатия", при этом на выходе делителя 12 частоты возникает, сигнал типа меандр" с промежуточными частотами Еп нй . или Е рот,«. у подаваемый на первый гетеродинный вход преобразователя 13 частоты на второй сигнальный вход преобразователя 13 частоты подается с синтезатора 4 сетки частот, синусоидальный сигнал частоты f „, определяемой соотношением й, =Г„р„, -Г„; =Е„, „, частоты "отжатия" и "нажатия" в спектре "i"-го канала, i — номер канала.

На выходе балансных преобразователей

13 частоты возникают суммарные и разностные составляющие, т.е. частоты

f„+f„. =f„+f„, -Г; =2f„„-F. и ее высшие нечетные гармоники и f«

-f . =f -f +F =F и ее высшие нечетс1 пр rrp. r 1 ные гармоники. Указанные сигналы поступают через сумматор 5 на фильтр

6 нижних частот, частота среза кото- рого соответствует верхней граничной частоте формируемого спектра, например, F . Таким образом, на выходе н фильтра останутся лишь полезные ком27313 2 попе нты F, о или F ° Т

F»,„ra. и F д

Ф о или ир э

Формула изобретения динен с первым входом преобразовате55 ля частоты, второй вход которого является вторым входом индивидуального формирователя, четвертым входом кото. рого является сигнальный вход второго ключа.

Устройство для фор лирования частотно-манипулированных сигналов àïïàратуры уплотнения радиоканалов, со10 держащее фильтр нижних частот, выходной усилитель, источник с>лещенной частоты нажатия, выход которого соединен с первыми входами индивидуальных формирователей, вторые входы которых подключены к соответствующим

15 выходам синтезатора сетки частот, сумматор, входы которого подключены к выходам соответствующих индивидуальных формирователей, третьи входы которых являются входами сигналов

20 манипуляции устройства, при этом каж. дый индивидуальный формирователь содержит преобразователь частоты, делитель частоты, инвертор и первый ключ, управляющий вход которого сое15 динен с входом инвертора и является третьим входом индивидуального формирователя, первым входом которого является сигнальный вход первого ключа, выходом индивидуального Формирователя является выход преобразователя частоть1, о т л и ч а ю щ е е с я тем, что, с целью уменьшения временных искажений при формировании частотно-манипулированного сигнала с

35 большим разносом характеристических частот,при одновременном упрощении устройства, введен источник смещенной частоты отжатия, выход которого соединен с четвертыми входами индивиду 0 альных преобразователей, выход сумма-. тора подключен к входу фильтра нижних частот, выход которого соединен с входом выходного усилителя, при

45 этом в каждый индивидуальный формирователь введены элемент ИЛИ и второй ключ, выход которого соединен с первым входом элемента ИЛИ, второй вход которого соединен с выходом первого ключа, выход инвертора соединен с управляющим входом второго ключа, выход элемента ИЛИ соединен с входом делителя частоты, выход которого сое
