Механизм перемещения каретки факсимильного аппарата

Механизм перемещения каретки факсимильного аппарата

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению и может найти применение преимущественно в развертывающих устройствах факсимильных аппаратов для поли- .графической промьшленности. Целью изобретения является упрощение конструкции . Механизм состоит из ходового винта 1, установленного в опорах 2, гайки 3 в виде полуцилиндра, перемещаемой каретки 4, шарнирно связанной с гайкой. Гайка 3 прижата к винту грузом 6 через двуплечий рычаг 7, жестко закрепленный на корпусе гайки 3. Другое плечо рычага через упор 8 опирается на каретку, установленную в шариковых направляющих 9. Упор предохраняет гайку от разворотов относительно ходового вийта. 1 ил. V 5 L (Л to | д ЧЭ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕС(1УБЛИК (19) (И) А1 п»4 Н 04 И 00 1 yr»

1 (%

Г

» л 1

:»

3" ( у Д г

I l

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTQPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ. КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3506451/24-09 (22) 20. 10. 82 ,(46) 30.07,87. Бюл, Ф 28 (71) Ленинградский электротехнический институт связи им. М.А. Бонч-Бруевича (72) А.Г. Коробов и M.À. Калинин (53) 681,41:535.44(088,8) (56) Герасимов Ф.М. и др, Опыт изготовления больших дифракционных решеток на одновинтовой делительной машине. — Оптико-механическая промышленность, 1964, 11 1, с. 20-23. (54) МЕХАНИЗМ ПЕРЕМЕЩЕНИЯ КАРЕТКИ

ФАКСИМИЛЬНОГО АППАРАТА

V (57) Изобретение относится к приборостроению и может найти применение пре. имущественно в развертывающих устройствах факсимильных аппаратов для полиграфической промышленности. Целью изобретения является упрощение конструкции. Механизм состоит из ходового винта t установленного в опорах 2, гайки 3 в виде полуцилиндра, перемещаемой каретки 4, шарнирно связанной с гайкой. Гайка 3 прижата к винту грузом 6 через двуплечий рычаг 7, жестко закрепленный на корпусе гайки 3 ° Другое плечо рычага через упор 8 опирается на каретку, установленную в шариковых направляющих 9.

Упор предохраняет гайку от разворотов относительно ходового винта. 1 ил.

1327321

Механизм работает следующим образом.

При перемещении винта 1 усилие перемещения передается гайке 3 и через узел 5 соединения — каретке 4, которая движется в шариковых направляющих 9. Вместе с гайкой 3 перемещается жестко соединенный с нею двуплечий рычаг 7 с грузом 6 опирающийся через шариковый упор 8 на каретку 4. формула изобретения

Составитель В, Зайцев

Редактор И. Силяник Техред И.Попович

Корректор В. Гирняк

Заказ 3400/56 Тираж 638

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035- Москва, Ж-35„ Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4

Изобретение относится к приборостроениюю и може т быть ис поль з ов ано преимущественно в развертывающих устройствах факсимильных аппаратов

Г) для полиграфической промышленности.

Цель изобретения - упрощение конструкции.

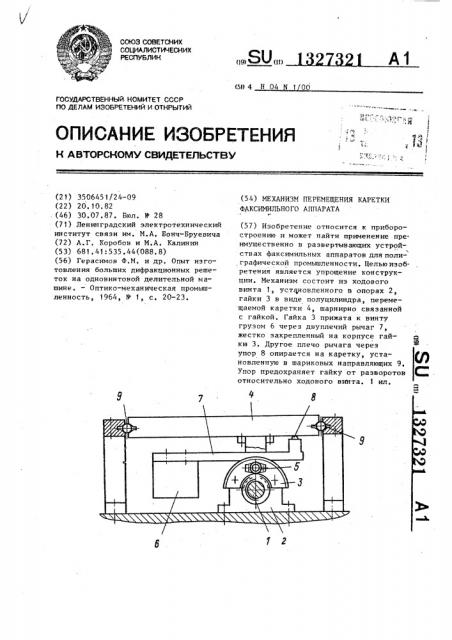

На чертеже представлен общий вид механизма перемещения каретки. 10

Механизм состоит из ходового винта 1, установленного в опорах 2, гайки 3, выполненной в виде полуцилиндра, перемещаемой каретки 4, а также. узла 5 соединения гайки с кареткой. Гайка 3 установлена резьбовой частью на ходовой винт 1 сверху и прижата к нему грузом 6 через двуплечий рычаг 7, жестко закрепленный на корпусе гайки 3. На одном плече. рычага 7 закреплен груз 6, второе плечо рычага через упор 8 опирается на каретку 4, установленную в.шариковых направляющих 9. Упор 8 предохраняет гайку 3 от разворотов относительно ходового винта.

Механизм перемещения каретки факсимильного аппарата, содержащий ходо" вой винт с гайкой-полуцилиндром, шар" нирно связанной с кареткой, жестко закрепленный на корпусе гайки двуплечий рычаг с грузом на одном плече, отличающийся тем, что, с целью упрощения конструкции, второе плечо рычага посредством упора контактирует с кареткой.
