Изобретение относится к телевидению, конкретно к цифровым телевизионным приемникам.

Цель изобретения — умевьшение искажений сигнала изображения.

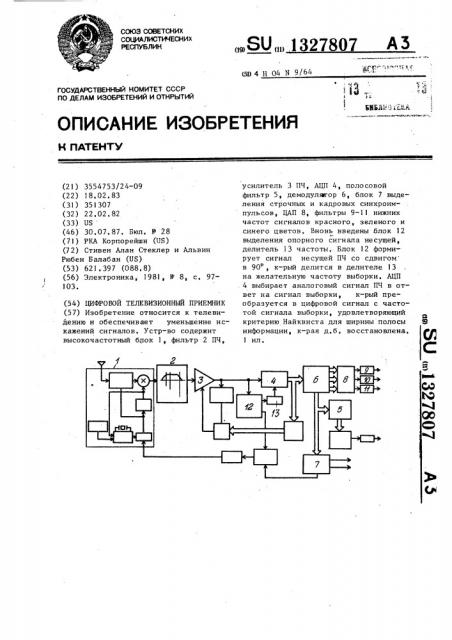

На чертеже представлена структурная электрическая схема цифрового телевизионного приемника °

Цифровой телениэионный приемник содержит высокочастотный блок 1, фильтр 2 промежуточной частоты, усилитель 3 промежуточной частоты (УПЧ)„ аналого-цифровой преобразователь 4, цифровой полосовой фильтр 5> демодулятор 6 телевизионного сигнала, блок

7 выделения строчных и кадровых синхроимпульсов, цифроаналоговый преобраэонатель 8, фильтры 9, 10 и 11 нижних частот сигналов красного, зеленого и синего цветов, блок 12 ныделения опорного сигнала несущей и делитель

13 частоты, Цифровсй телевизионный приемник работает следующим образом.

Принятый высокочастотный сигнал телевизионного изобра>кения поступает в высокочастотный блок 1, где он выделяется и преобразуется в промежуточный сигнал, С выхода высокочастотного, блока 1 преобразованный сигнал иэображения поступает на аналого-цифровой преобразователь 4 через фильтр

2 промежуточной частоты и усилитель

3 промежуточной частоты, сигнал с выхода которого подается на блок IZ выделения опорного сигнала несущей, выделенный сигнал с которого через делитель 13 частоты поступает на управляющий вход аналого †цифрово преобразователя 4, цифровые сигналы с которого включают как видео, так и звуковую информацию, Цифровой сигнал подается на демодулятор 6 телевизионного сигнала, на выходе которого формируются сигналы красного, зеленого и синего цветов ° С выхода демодулятора 6 сигнал подается через цифроаналоговый преобразователь 8 на фильтры 9, 10 и 11 нижних частот сигналов красного, зеленого и синего цветов, Также цифровой сигнал с выхода демодулятора 6 теленизионного сигнала поступает на блок 7 выделения ст1>очных и кадровых синхроимпульсов °

Блок 17 выделения опорного сигнала несущей формирует сигнал несущей промежуточной частоты со сдвигом в

90, который делится н делителе 13 частоты на желательную частоту выборки, Аналого-цифровой преобразователь

10 4 выбирает аналоговый сигнал промежуточной частоты в ответ на сигнал ныборки и преобразует сигнал выборки в цифровой сигнал с частотой сигнала выборки, который уцонлетворяет критерию Найквиста для ширины полосы информации, которая должна быть восстановлена.

Ф о р м у л а и э о б р е г е н и я

Цифровой телевизионный приемник, содержащий последовательно соединенные высокочастотный блок, фильтр проме>куточной частоты, усилитель проме25 жуточной частоты (УПЧ) и аналого-цифровой преобразователь (АЦП), цифро— вой полосовой фильтр, .последовательно соединенные демодулятор телевизионного сигнала и блок выделения

30 строчных и кадровых синхроимпульсов и последовательно соединенные демодулятор телевизионного сигнала и цифроаналоговый преобразователь (ЦАП), к трем выходам которого подключены входы соответственно фильтров нижних частот сигналов красного, зеленого и синего цветов, о т л и ч а ю щ и й— с я тем, что, с целью уменьшения искажения сигнала изображения, 40 введены последовательно соединенные блок выделения опорного сигнала несущей и делитель частоты, выполненный с возможностью формирования частоты, н два раза меньшей наивысшей
