Способ оценки технологического процесса заделки семян по глубине сошниками сеялки

Способ оценки технологического процесса заделки семян по глубине сошниками сеялки

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, в частности к способам оценки технологических процессов заделки семян по глубине сошниками сеялки, применяемым при испытаниях в полевых условиях. Целью изобретения является повышение точности способа путем обеспечения условий для идентификации параметров глубины хода сошника (ГХС) и глубины заделки семян по длине рядка. Идентификацию ГХС и глубины заделки семян осуш.ествляют в результате нанесения вдоль рядка контрольных отпечатков в почве на заданную глубину и синхронной регистрации сигналов на носителе информации о ГХС и моментах движения сошника относительно центров отпечатков. 2 ил. со ю 00

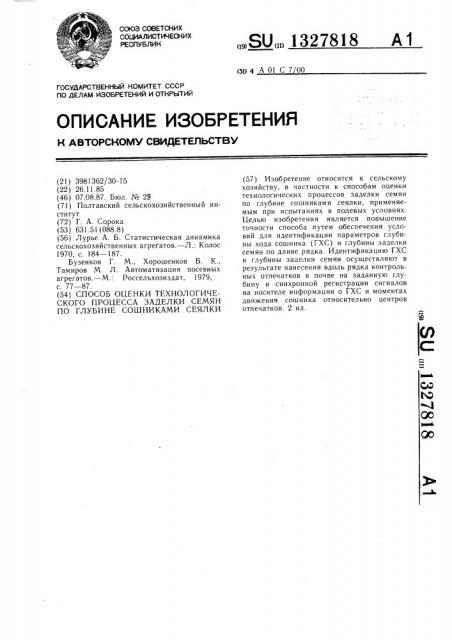

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 А01 С7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3981362/30-15 (22) 26.11.85 (46) 07.08.87. Бюл. № 29 (71) Полтавский сельскохозяйственный институт (72) Г. А. Сорока (53) 631.51 (088.8) (56) Лурье А. Б. Статистическая динамика сельскохозяйственных агрегатов.— Л.: Колос

1970, с. 184 — 187.

Бузенков Г. М., Хорошенков В. К., Тамиров M. Л. Автоматизация посевных агрегатов.— М.: Россельхозиздат, 1979, с. 77 — 87. (54) СПОСОБ ОЦЕНКИ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ЗАДЕЛКИ СЕМЯН

ПО ГЛУБИНЕ СОШНИКАМИ СЕЯЛКИ

„„SU„1327818 А 1 (57) Изобретение относится к сельскому хозяйству, в частности к способам оценки технологических процессов заделки семян по гпубине сошниками сеялки, применяемым при испытаниях в полевых ус.повиях.

Целью изобретения является повышение точности способа путем обеспечения условий для идентификации параметров глубины хода сошника (ГХС) и глубины заделки семян по длине рядка. Идентификацию ГХС и глубины заделки семян осуществляют в результате нанесения вдоль рядка контрольных отпечатков в почве на заданную глубину и синхронной регистрации сигналов на носителе информации о ГХС и моментах движения сошника относительно центров отпечатков. 2 ил.

1327818

Изобретение относит я к сельскому хозяйству, а именнох способам оценки технологических процессов заделки семян по глубине сошниками сеялки, применяемых при испытаниях в полевых х словия (.

1(,сль изобретения повышение точности оценки т(хно Iol HHåñêîãо процесса заделки семян пo глубине сошниками сеялки путем обеспечения условий для идентификяциii параметров Г. (уОины хОдя сошника и глубины заделки семян lio длине рядка.

Н;. (1) ° 1: . 1 пока" d ll (> cxp)>1 а измерРни я координат расположения проростков семян

i10 длине и глуоине ря !ка меж,,у двумя соседними отпеча-ками; на фиг. 2 — схема измерения ординат пропесса глубины В за данных точках диск1)етизации Iio д;!и не р51дКа М СЖ i) СОССДН И vl H От ПСЧатка М и.

Способ осуществляют следуюп.им образом. Q

Вдо.-ь засевасмого рядка производятся раскрьпис борозды на задан!)у!о глуби::, укладка на се дHo семян 1 и заделка их почБ 0 Й . 0; н 0 13 р с х! е н н o i l 0 дл и н е с м р æ и 0 Г 0 Г>! (.?к, (! ряд»я осуществляется»анесение контрольных отпечатков 2 на заданную глубину в пс)чВе. (Со/!сбания со Н»НК2 относи)ельно заданного уровня заделки семян 1 преобразукл В изменения измерительного си)ч)аа, которыи з(ill íñü!Ва(. 1 5! Ilс! Иоситс. Iь 3 и!(фоpMа—

I! H l3 В !)и,че Граф ичсcKDH 22 кис и мости 4. 1 !а

НОситсл) 3 iiil(!)Opxldll:1и "акжс с инхронно зан и с»! В (1н)! c Я 01м с! K li 5 0 i I Poxo?K;1(!н и и 13 »1 ОР 2 нНОИ ТО !КИ COIil! IHK(l ОТНО(. ИТС.!ЬHO II BI!ТРОВ отпечатков 2 по длине рядка. Б центре каждого отпсз!а ка 2 пс;слс !IocpB2 усг«1П((вли13 il ЮТС il С И Г 11 n,! h Н»! С ф,! I Ж К И «) . .Д (. OT М CЧ «1IОТС я !12 T ?1 П Осе В а, и 0 р 51, КО В »1 С 0?I < () (1 Oil hl то» и оп!Р ic!Tl(OB 2. г.!с (,—

2il ilЧ(>Н ИС посцн(. (. 1 0 13 1-Х ГОЧК(1Х

il2 H0Bcpx1I0i носит(ля 3 инфс>рМанкк. М; 55 знач Illl(!100 (ИСC с) B 1 Х TO Il(BX HH поверхности JIO/lя Вд()ль засевас,И)1 О P5i;I K?l, М;

Г10с,iic !105! I3лспп51 ПО/! Пых 13 xOTOI3 В !3И ic прорс)сткон 7 Iif)OHBBOд)ггся из и репке KOOрдllll!1 I и. :. pасп0.10?ксllи я HH x частках рядка 40

М С Ж, !\ CО(С;!НИ МИ KOH !) ОЛ 1>Н ЫМ И ОТПСЧ!1 1 Ка

М н: Ор i!i li 2ÒÛ 8, p(l Bll!>1(ГЛ >>6 к!: С:3 аде,!» И ((м«ill определяют«я 110 э I поли ров;-lillio!1 ас Ги пророс(кон 7, абсциссы (), характери:>ук)lпlli. IIO/IO)K(!Ill(. !I POPOCTKOВ / IIÎ,!.!Hi!(> Pi!. !K2, 0Ilp(>Д(.,1ЯЮТС5l В 1-Х ГО )ках IH! КрСTI!221(l! H 45 (i= 1, 2,;3,..., !i ), и",т(. м измс .)(пня р«)сеTo>7IIИЯ (Л 13ЫОPniiноп 02ЗЫ (П(!Р I!3,10 ВСР ГИ— ка/)ьпс>Й OPH сим?!Ртp!IH I- О пророс Гкd.

3 H 1>1(111151 20c1!!Ici .) II pPOáp2: 3 IoTc5! I I 0

З 3 !3 1 СИМО(." И

V. — значс!Гие с (оростк движущегося элемента носителя 3 информации

4, м/с;

)5/,> -значение сксростк посева»а участке между базой отсчета и i-м проростком, м/с.

Значения абсцисс 10 затем откладываются на поверхностк носителя 3 информации от идентично выбранных без отсчета, и в полученных точках производится измерение ординат 11, характеризующкх глубину хода сошника, в i-X точках дискретизации. Для идентичных точек дискретизации формируется упорядоченный дискретный ряд, членами которого являются сопря?кенные ординаты 8 и 11 и производится расчет параметров взаимно корреляционной функции пропесса.

При,)!ер. Предварительно на раму сеялки монтируют отметчик пройденного пути, э-IPKTpoHBi»ep:iTåëüHó о аппаратуру для записи глубины хода сошника и отметок в моменты прохо?кдени53 Выбра«!«!Ой точкой сошника центров контрольных от-!е атков. В качестве отпечатков пути используют дополнительное колесо, свободно перекатывающееся без скольжения по поверхности поля.

Отме! чик пути Оборуду!От датчико!v! импульсов в функции угля Bio поворота. На ободе колеса устанавливают Один или несколько идснторов для нанесенкя отпечатков. Диаметр колеса, количество иде .торов и схему их разме!«гения В1>)бира!Ог кз условия: на участке рядка между .-Вумя контрольными отпечатками должно быть Не менее десяти точек дискретизации. Г1ри этом общее количество точек дискретизации по длине рядка должно быть равным 400- 500 п)т. Шаг дискретизации Выбира)-.т в зависимости 0Т условий посева; E ûñåâàcìîé культуры, нормы

Высева семян, скорости двихсения сеялки. Отмстчик устанавливают в междурядье около контрольного сошника. Параметры меха (изма. навески лметчика пути 1)ринимают идентичными параметрам механизма н213ески конт(эольнОГО с01 IHHK2., чтОбы иск„ ИО lить;)ас(ОГласoва нис ф !3 их д!3ижения.

С 11! I I ал o T да т ч и к (! 1: м и у. 1 ь с 0 В !! 0 с т у f l а е 1 н а записываю)цее устрокство !3 тот моме IT, ко";1d вьюранная то IKH coIH! Нка («!апример, то н(21. гдс происходит Выбро: ссM5!II на дно посевной 60!)(iç Ibl) проход(гг IP!lтр контрольi! i)i.О 0TIle«2TK«I.

Д(!я:32Г)иси сиГна;!ОВ испо,1»зх к) I, li2!1 pi!

xlcp, само:!ишу)ций б ->IcTp0,PHPTBK !О .ций прибор. Глубину хода контрол. !Ого со::пниKB рс(истриру!От " по IÎI! Bio д; тчиков на базе, ! Ннримс;), синхсно-косин, с:!Ого крап. 210!пег(ся трансформатора. Время ДBil>Kp»i!H контрол1130ГО СОППIИКа МРЖ.!v ОСР I!ill.")И КОНТролы)ыми отпечатками реl истриру10! с помснцью отметчика Г)рсxipilli самопишу!цсго прибора.

11ерСд ПРПВЬIМ lipOXO. \0 vi H<1 12 Р И 1(ОН-!

Гс olll ITII() участка размс:IHI!)T H(!l!pp(чныс

1327818 полосы для визуального наблюдения за пуском и остановкой измерительной аппаратуры. Сеялку заправляют посевными материалами, устанавливают требуемые нормы высева и глубину заделки семян, производят тарировку датчиков и посев с нанесением отпечатков и записью сигналов на ленту самопишущего прибора.

В центре каждого отпечатка устанавливают сигнальные флажки. После появления полных всходов измеряют расстояния от выбранных баз отсчета до вертикальных осей симметрии проростков, расположенных в точках дискретизации, определяют глубину заделки этих семян. С целью исключения накопления систематической ошибки 15 при измерениях используют подвижную базу отсчета, в качестве которой служит центр отпечатка, расположенного в начале участка между соседними отпечатками. Например, для участка рядка между первым и вторым отпечатками базой отсчета служит центр первого отпечатка, на участке между вторым и третьим отпечатками — центр второго отпечатка и т. д. Координы проростков записывают в полевом журнале.

Для каждого участка рядка вычисляют среднюю скорость движения сеялки: длину рядка между центрами отпечатков делят на соответствующее время движения, значение которого берут из записи на ленте самопишущего прибора. Затем преобразуют 30 значения абсцисс расположения проростков по длине между соседними контрольными отпечатками по приведенной зависимости.

Например, первая точка дискретизации расположена от центра отпечатка на расстоянии 0,2 м, скорость посева при этом была

2,0 м/с, скорость движения ленты самопишущего прибора 0,05 м/с. Для представленных данных величина f) равна 0,005 м. На ленте прибора откладывают эту величину от базы отсчета (отметки о прохождении выбранной точки сошника около центра отпечатка) и находят первую точку дискретизации. В этой точке измеряют глубину хода сошника.

Для последующих точек дискретизации поступают аналогично. Для идентичных точек дискретизации формируют дискретный упорядоченный по длине рядка ряд, членами которого являются сопряженные ординаты глубины хода сошника и глубины заделки семян.

Формула. изобретения

Способ оценки технологического процесса заделки семян по глубине сошниками сеялки, включающий измерение глубины хода контрольного сошника, запись сигнала о ее изменении на носитель информации, послевсходовое измерение глубины заделки семян этим сошником, вычисление основных статистических характеристик для каждого параметра отдельно, отличающийся тем, что, с целью повышения точности оценки технологического процесса путем обеспечения условий для идентификации параметров глубины хода сошника и глубины заделки семян по длине рядка, по длине смежного междурядья во время посева наносят контрольные отпечатки на заданную глубину в почве и синхронно с записью сигнала о глубине хода сошника регистрнруют на носитель информации отметки в моменты Ilpoхождения выбранной точкой сошника центров контрольных отпечатков.
