Изобретение относится к сельскому хозяйству, в частности к устройствам для купания овец.

Цель изобретения — повышение качества санитарной обработки овец и снижение трудоемкости обработки.

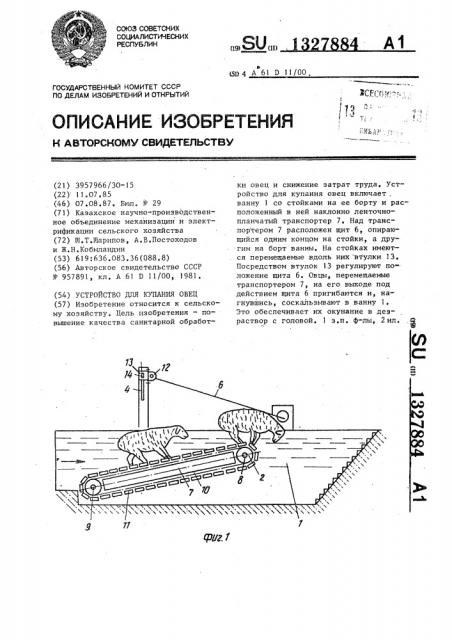

На фиг.1 схематично изображено устройство для купания овец, вид сбоку; .на фиг.2 — то же, вид сверху.

Устройство состоит из ванны 1, наклонного настила 2„, установленного в ванне 1, привода 3,, вертикальных стоек 4 и 5, установленных на боковых стенках ванны 1 и щита. 6, который расположен над трапом. наклонный настил 2 выполнен в виде ленточно-планчатого транспортера

7 и состоит из рамы, ведущего и ве— домого валов 8 и 9 со звездочками, бесконечных цепей 10 с планками 11.

Привод 3 состоит из электродвигателя, редуктора и выключателя, Щит 6 одним концом шарнирно закреплен над ванной на поворотной оси

12 на вертикальных стойках 4 и 5 с возможностью перемещения вдоль вертикальных стоек 4 и 5 с IIGMoBlüê» направляющих втулок 13 и фиксаторами

lч, второй конец щита свободно лежит на боковых стенках ванны 1.

Устройство работает следующим образом.

Регулируют угол наклонного щита 6 с помощью направляющих .втулок 13, перемещая его вдоль вертикальных стоек

4 и 5 и фиксируют втулки 13 фиксаторами 14 в требуемом положении в зависимости от возраста животного.

Овца, плывя вдоль ванны 1, встречает на своем пути транспортер 7„ встает на него и перемещается к верхнему его торцу и установленному над ним щиту 6. По достижении головой щита 6 овца упирается в него, поднимая головой свободный конец щита 6.

При дальнейшем перемещении овца под действием веса щита опускает голову вниз, щит ложится на переднюю часть спины и голову животного. При соскальзывании передних конечностей с транспортера 7 овца теряет точку опоры на передние конечности и падает в дезраствор, направляется весом свободного конца щита вниз головой.

Вынырнув из раствора далеко за щитом, овца продолжает плыть к выходу из ванны.

1. Устройство для купания овец, содержащее ванну и расположенный в ней наклонно настил для овец, о т— л и ч а ю щ е е с я тем, что, с целью повышения качества санитарной обработки овец и снижения затрат труда, ванна снабжена щитом, расположен 0 ным,-,.над настилом, а боковые стенки ванны имеют стойки, причем настил выполнен в виде ленточно-планчатого транспортера, один конец щита шарнирно закреплен над ванной на стойках, а его свободный конец установлен на стенках ванны.

Формула изобретения

2. Устройство по п,l, о т л и ч а ю щ е е с я тем, что на стойках

40 конец щита установлен с возможностью перемещения по высоте,
