Реферат



Изобретение втносится к химическому машиностроению. Целью изобретения является повышение производительности кристаллизатора, улучшение его работоспособности. Достигается это тем, что кристаллизатор снабжен П-образной перегородкой 5, устанавливаемой с зазором относительно поверхности вальца 1 и размещаемой в непос10 i (л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51) 4 В 01 D 9 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 4 и

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4039515/23-26 (22) 18.03.86 (46) 07.08.87. Бюл. N - 29 (75) В.И.Бей.и А.A.Âèãóðo (53) 66.065.52.05(088.8) (56) Матусевич Л.Н. Кристаллизация из растворов в химической промьпп— ленности. M. Химия, 1968, с. 188-189.

Авторское свидетельство СССР

У 948391, кл. B 01 D 9/02, 1982. (54) ВАЛЬЦОВЫЙ КРИСТАЛЛИЗАТОР (57) Изобретение втносится к химическому машиностроению. Целью изобретения является повьппение производительности кристаллизатора, улучшение его работоспособности. Достигается это тем, что кристаллизатор снабжен П-об-. разной перегородкой 5, устанавливаемой с зазором относительно поверхности вальца 1 и размещаемой в непос132 редственной близости нап ножевой cucf темой 4 кристаллизатора. Горячий исходный расплав поступает через штуцер 9 в ванну 2 и штуцер .10 в трубу

6. На наружной поверхности погруженного в расплав вальца 1, охлаждаемого изнутри хладагентом за время ее контакта с расплавом, образуется слой закристаллизовавшегося продукта.

При выходе вальца из расплава образовавшимся кристаллическим слоем увлекается жидкая пленка, на которую на7904 носится через трубу 6 расплав, йере= охлаждаемый газом, которьй подается под кожух 3 через штуцер 11 и выводится из под него через штуцер 13.

Благодаря тому, что в непосредственной близости над ножевой системой кристаллиэатора размещена П-образная перегородка 5, поток охлажденного газа не захватывает срезаемый кристаллический продукт и, следовательно, потери продукта уменьшаются. 1 табл.

2 ил.

Изобретение относится к химическому машиностроению, а именно к вальцовым кристаллиэаторам, предназначенным для кристаллизации органических н неорганических веществ в химической 5 и смежных с ней отраслях промышленности, Цель изобретения — увеличение производительности кристаллизатора за счет снижения потерь целевого продук-1р та.

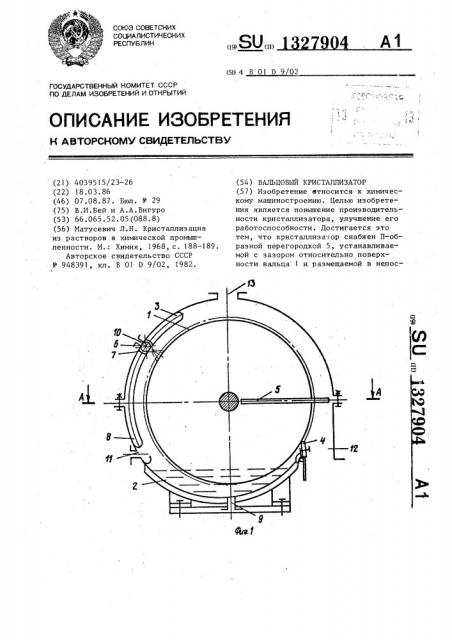

На фиг.1 изображен предлагаемый кристаллизатор, разрез, на фиг.2 разрез А-А на фиг.1.

Кристаллизатор включает охлаждае- 15 мый изнутри валец 1, приводимый во вращение индивидуальным приводом, ванну 2, на которой устанавливается кожух 3, ножевую систему 4, над кото, рой устанавливается П-образная пере- 20 городка 5, обогреваемую распределительную трубу 6 с форсунками 7, направляющие 8 для установки трубы 6 в нужном положении относительно вальца

1, штуцера 9 ввода исходного распла- 25 ва в ванну и штуцера 10 ввода его в трубу 6, штуцер 11 входа охлажденного газа под кожух кристаллизатора, штуцер 12 выхода закристаллиэовавшегося продукта, штуцер 13 выхода газа 30 и ванну.

Кристаллизатор работает следующим образом.

Горячий исходный расплав непрерывно поступает через штуцер 9 в ванну

2 и штуцер 10 в трубу 6. На наружной ,поверхности погруженного в расплав вальца 1, охлаждаемого изнутри хладагентом за время ее контакта с расплавом, образуется слой закристаллизовавшегося продукта. При выходе вальца из расплава образовавшимся кристаллическим слоем увлекается жидкая пленка, на которую наносится через трубу 6 переохпажденный расплав или которая контактирует со стекающей пленкой переохлажденного расплава. За время взаимодействия распыпяемого расплава или стекающей переохлажденной пленки с увлеченной вальцом жидкой пленкой расплава образуется слой закристаллизовавшегося продукта, который в дальнейшем срезается ножами. Этот продукт выводится через штуцер 12. Через штуцер (11 или несколько таких штуцеров) в зону нанесения распыляемого расплава подается предварительно охлажденный газ, который в дальнейшем уделяется из кристаллизатора через штуцер 13. Благодаря тому, что в непосредственной близости над ножевой системой кристаллизатора размещена П-образная перегородка 5, поток охлажденного газа .не захватывает срезаемый кристаллический продукт и, следовательно, потери продукта уменьшаются.

Сравнительная характеристика известного кристаллизатора и предлагаемого приведена в таблице.

Для достижения максимальной скорости обтекания. газообразного хладагента. относительно поверхности вальца, а следовательно., и максимальной производительности кристаллизатора, целесообразна установка П-образной

04

Формула

13279

Технологический параметр

Показатель кристаллизатора известного предлагаемого

Производительность кристаллизатора, например, по гексахлорпароксилону, кг/ч

2000 2500

Наружный диаметр вальца, мм

1000 1000

1500 1500

Длина вальца,мм

Площадь рабочей поверхности, м

5 0

5,0

Скорость охлажденного газа,кг/с

О,!

1,5

Унос целевого продукта, кг/с

1,4 10 9,0 10 перегородки с зазором относительно поверхности вальца, которая уменьшает унос срезаемой корки движущимся газом.

Благодаря этому достигается также увеличение производительности кристаллизатора за счет снижения потерь целевого продукта. Кроме того, из-за снижения уноса целевого продукта под кожух кристаллизатора и в вентиляци- fp онную систему улучшается работоспособность кристаллизатора из-эа сокращения его остановок на очистку.

Благодаря тому, что П-образную 15 перегородку размещают в непосредственной близости над ножевой системой кристаллизатора достигается обдув охлажденным газом наибольшей рабочей поверхности вальца, что также способ-20 ствут достижению максимальной производительности кристаллизатора.

4 из о бр етения

Вальцовый кристаллиэатор, включающий охлаждаемый изнутри валец, ванну для расплава, систему подачи расплава, привод вращения вальца, ножевую систему для скалывания закристаллизовавшегося продукта, трубу с форсунками, расположенную снаружи вальца параллельно его образующей и соединенную с системой подачи расплава, шту цер для подачи охлажденного газа, отличающийся тем, что с целью увеличения производительности кристаллиэатора за счет снижения потерь целевого продукта, улучшения его работоспособности, он снабжен

П-образной перегородкой, установленной с зазорам относительно поверхности вальца и размещенной в непосредственной близости над ножевой системой кристаллизатора.

1327904
