Устройство для измерения и регистрации средней скорости ветра
Иллюстрации
Показать всеРеферат
№ ll3 i42
Класс 42i, 20
42о 13оп
42о. 15
ВСЕСОИ3Ц .g
Бг B Г""5 1

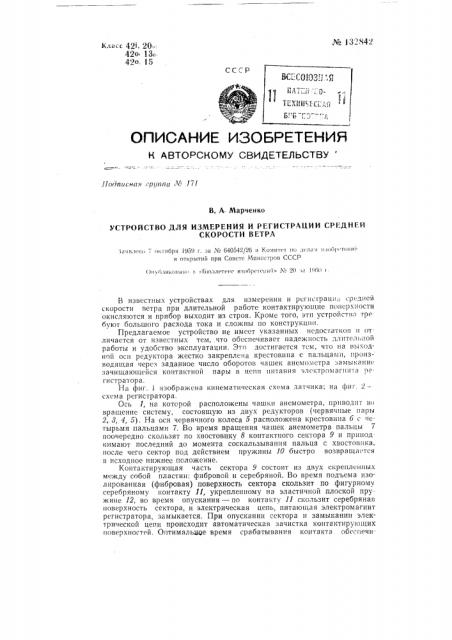

ОПИСАНИК ИЗОВРЕтеНиЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
)1одписная < .ðöïïè Л<< 171
В. А Марченко
УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ И РЕГИСТРАЦИИ СРЕДНЕЙ
СКОРОСТИ ВЕТРА <«н<;l(н< i <и тября 1959 и. »а N<< 640542/26 в Комите1 ii<; вел<им «.«нл T(.I
t) .
B известных устройствах для измерения «pet tt<. tpatttt,; средней скорости ветра при длительной работе контактирующие поверхности окисляются и прибор выходит из строя. Кроме того, эти устройства тре буют большого расхода тока и сложны по конструкции, Предлагаемое устройство не имеет указанных недостатков и отличается от известных тем, что обеспечивает надежность длительной работы и удобство эксплуатации. Это достигается тем, что на выходной оси редуктора жестко закреплена крестовина с пальцами, производящая через заданное число оборотов чашек анемометра замыкани зачищающейся контактной пары в цепи шпания электромагнита регистратора.
H;t фиг, изображена кинематичсская схема датчика; на фиг. 2— схема регистратора.
Ось 1, на которой расположены чашки анемометра, приводит ио вращение систему, состоящую из двух редукторов (червячные пары
2, 8, 4, 5). На оси червячного колеса 5 расположена крестовина 6 с четырьмя пальцами 7. Во время вращения чашек анемометра пальцы 7 поочередно скользят по хвостовику 8 контактного сектора 9 и приподнимают последний до момента соскальзывания пальца с хвостовпка,. после чего сектор под действием пружины 10 быстро возвращается в исходное нижнее положение.
Контактирующая часть сектора 9 состоит из двух скрепленных между собой пластин: фибровой и серебряной. Во время подъема изолированная (фибровая) поверхность сектора скользит по фигурному серебряному контакту 11, укрепленному на эластичной плоской пружине 12, во время опускания — по контакту 11 скользит серебряная поверхность сектора, и электрическая цепь, питающая электромагнит регистратора, замыкается, При опускании сектора и замыкании электрической цепи происходит автоматическая зачистка контактирующих поверхностей. Оптимальное время срабатывания контакта обсспечиОбъем 0,34 усл. п. л.
