Реферат



Изобретение относится к горному делу и позволяет повысить эффективность работы ловителя за счет предупреждения преждевременного, срабатывания магнитной системы. Ловитель содержит полый корпус (К) 1 из не- .. магнитного материала с фрезерной коронкой 2 и защитной втулкой 5 из разрушаемого материала. Она установлена в нижней части К 1. Гибкая магнитная система расположена между втулкой 5 и К 1 и связана с ним одним концом. Причем полость К 1 имеет .растворимую в промывочной жидкости обойму 6 и магнитную систему в виде отдельных лепестков (Л) 4. Ловитель погружают на забой с вращением и промывкой . При этом разрушается втулка 5 и растворяется обойма 6. После прекращения промывки Л 4 охватывают находящийся в К 1 предмет, надежно удерживая его при подъеме. Перед повторным спуском Л 4 укладывают в продольные пазы К 1 и фик.сируют обоймой 6. 4 ил. i (П

(19) (II) СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (5)) 4 Е 21 В 31/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (54) )(АГНИТНЫЙ ЛОВИТЕЛЬ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4045020/22-03 (22) 03.03.86 (46) 07.08.87. Бюл. У 29 (71) Ивано-Франковский институт нефти и газа (72) Л.В. Евчук, П.В, Тарабаринов, Т.И. Сабан и Л.И. Романишин (53) 622.248.13(088.8) (56) Авторское свидетельство СССР

Р 592963, кл. E 21 В 31/06, 1974..

Авторское свидетельство СССР

9 662690, кл. Е 21 В 31/06, 1977. (57) Изобретение относится к горному делу и позволяет повысить эффективность работы ловителя за счет предупреждения преждевременного срабатывания магнитной системы. Ловитель содержит полый корпус (К) 1 из немагнитного материала с фрезерной коронкой 2 и защитной втулкой 5 из разрушаемого материала. Она установлена в нижней части К 1. Гибкая магнитная система расположена между втулкой 5 и К 1 и связана с ним одним концом. Причем полость К 1 имеет .растворимую в промывочной жидкости обойму 6 и магнитную систему в виде отдельных лепестков (Л) 4. Ловитель погружают на забой с вращением и промывкой. При этом разрушается втулка

5 и растворяется обойма 6. После пре. кращения промывки Л 4 охватывают

I находящийся в К 1 предмет, надежно удерживая его при подъеме. Перед повторным спуском Л 4 укладывают в продольные пазы К 1 и фиксируют обой- мой 6. 4 ил.

1 132847

Изобретение относится к горному делу, в частности к устройствам для извлечения из скважин ферромагнитных предметов. .)

Цель изобретения — повьш ение эффективности работы ловителя за счет предупреждения преждевременного срабатывания магнитной системы.

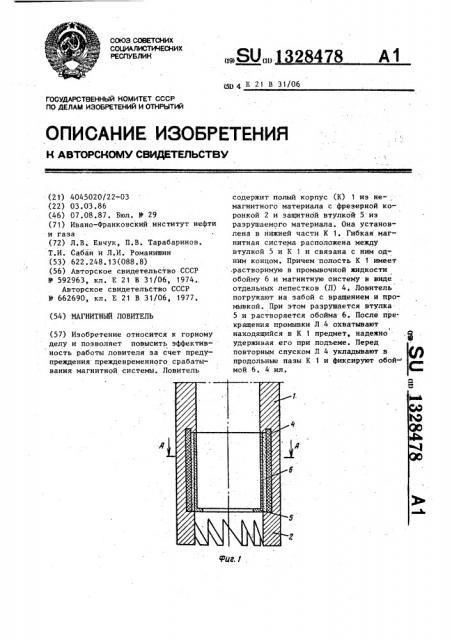

На фиг. 1 изображен магнитный 10 ловитель, исходное положение; на фиг. 2 — момент захвата улавливае" мого предмета; на фиг. 3 — сечение

А-А на фиг. 1; на фиг, 4 — сечение

Б-Б на фиг. 2. 15

Магнитный ловитель содержит корпус 1 из немагнитного материала с фрезерной коронкой 2 . На внутренней стенке полости корпуса в нижней ее части выполнены продольные пазы 3, 20 в которых расположены лепестки 4, иэ магнитоэластика, закрепленные одним концом с корпусом 1. Лепестки

4 в исходном положении удерживаются расположенной между защитной втул- 25 кой 5 и магнитными лепестками 4 растворимой в промывочной жидкости обоймой 6, выполненной, например, из соли» льда и других легкорастворимых материалов, Защитная втулка 5 . ЗО выпопнена из разрушаемого материала, например иэ керамики, стекла, пластмассы.

Магнитный ловитель работает следующим образом.

После подготовки ловителя к работе на устье скважины, установки обоймы 6 необходимой толщины и разрушаемой защитной втулки 5 ловитель соединяется с колонной труб и опускается в щ скважину. Не доходя до забоя 0,5-1 м спуск прекращают и скважину интенсивно промывают 30-40 мин, Затем ловитель разгружают на забой с медленным вращением и промывкой. При 4б этом разрушается защитная втулка 5 и промывочная жидкость, взаимодействуя с обоймой 6, растворяет ее.

Ловитель после посадки на забой вращают не более 5-7 мин, затем вращение прекращают, продолжая интенсивно промывать скважину до полного растворения обоймы 6. Затем промывку прекращают. Эластичные магнитные лепестки 4, которые ранее удерживались обоймой 6 и втулкой 5, взаимодействуют с находящимся внутри корпуса 1 предметом 7, охватывая его по всей поверхности» обеспечивая тем самым надежное удержание предмета при подь-. еме. Зазоры между лепестками 4 обеспечивают переток жидкости, исключая сифон. После извлечения ловителя иэ скважины предмет 7 освобождается от лепестков 4, которые при помощи специальной оправки укладываются в продольные пазы 3 корпуса 1 и фиксируются обоймой 6, а затем закрываются втулкой 5. Ловитель готов к повтор» ному спуску.

Формула и з обретения

Магнитный ловитель, содержащий ( полый корпус из немагнитного материала с фрезерной коронкой и защитной втулкой, установленной в нижней его части, гибкую магнитную систему, связанную одним концом с корпусом и располо- женную между защитной втулкой и корпусом, отличающийся тем, что, с целью повышения эффективности работы ловителя эа счет предупреждения преждевременного срабатывания магнитной системы, полость корпуса снабжена растворимой в промывочной жидкости обоймой и магнитной системой, причем магнитная система выполнена в виде отдельных лепестков, а защитная втулка выполнена из разрушаемого материала.

1328478
