Реферат



Изобретение относится к компрессоростроению. Оно позволяет расширить диапазон применения колеса в области малых расходов рабочего тела (РТ). Колесо содержит основной и нокрывной диски 1, 2, между которыми закреплены рабочие лопатки 3 с образованием межлонаточных каналов (МК). Высота в-2 последних на выходе составляет 0,03 от диаметра d колеса. МК расноложены на части окружности /2 ко.чеса. РТ поступает в колесо в осевом направлении и выходит в радиальном. В МК ocynie- ствляется сжатие РТ. PaclIOЛoжe п e МК па части окружности рабочего колеса снособствует снижению потерь энергии с выходной скоростью. 2 И.1. (О (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1328584 (51)4 F04D2928 фаге, „:тр р 1 q

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3803570/25-06 (22) 19.10.84 (46) 07.08.87. Бюл. № 29 (71) Московский институт химического машиностроения (72) В, П. Ницкевич, В. А. Наливалкин и Д. В. Перлов (53) 621.631 (088.8) (56) Соломахова Т. С. и Чебышева К. В.

Центробежные вентиляторы. Справочник.

М.: М-е, 1980, с. 57. (54) РАБОЧЕЕ КОЛЕСО МА.г1ОРАСХОДНОГО ЦЕНТРОБЕЖНОГО КОМПРЕССОРА (57) Изобретение относится к компрсс«оростроению. Оно позволяет расширить диапазон применения колеса в области маlhlx расходов рабочего тела (РТ). Колесо «одержит основной и покрывной диски 1, 2, между которыми закреплены рабочи«лопатки 3 с образованием межлопаточных каналов (МК). Высота н последних па выход« составляет 0,03 от диаметра d коле«а. МК расположены на части окружности д кол c<>.

PT поступает в колесо в осевом направлении и выходит в радиальном. В МК осу цествляется сжати«РТ. Расположение МК на части окружности рабочего колеса спосооствует снижению потерь энергии с выходной скоростью. 2 ил.

1328584

Формула изобретения

1 — -! 2/тс. 0,03с4

Составит< ль P. Данилов

Редактор Н. Егорова Тсхред И.!Зерес Корректор Б Гирняк

3 и к аз 3468/39 Тираж 574 Подписное

В11ИИПИ Государственного комитета Е(ХР по делам изобретений и открытий

113035, Москва, Ж вЂ” -35, Раугнская наб., д. 4<5

1!роизвuдствен»o-пос<играфи«ескос предприятие, г. Ужгород, ул. Прсектная, 4

Изобретение относится к области компрессоростроения и может быть использовано в малорасходных центробежных компрессорах.

Цель изобретения — — расширение диапазона применения колеса в области малых расходов рабочего тела.

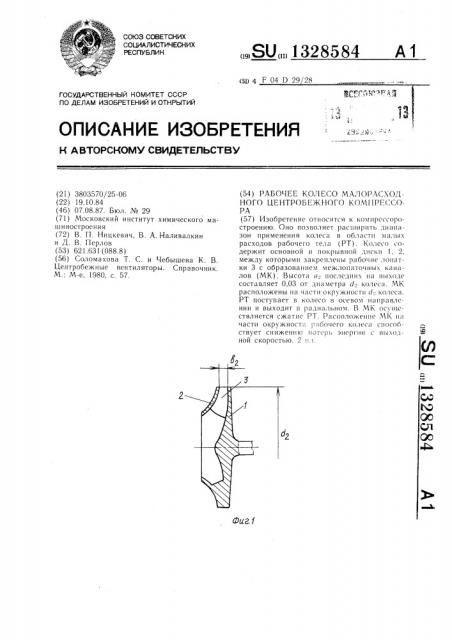

На фиг. 1 показано колесо, продольный разрез; на фиг. 2 -- то же, поперечный разрез.

Рабочее колесо центробежного компрессора содержит основной диск 1, покрывной диск 2 и закрепленные между ними рабочие лопатки 3 с образованием межлопаточных каналов 4:

Межлопаточные каналы 4, расположенные на части окружности диаметра с4 рабочего колеса, равной 1 — f „/л 0,08d, где f2. —— суммарная площадь. каналов, соответствующая заданному расходу, заглушены.

Колесо работает следующим образом.

Рабочее тело поступает в колесо в осевом направлении и выходит в радиальном.

В межлопаточных каналах к рабочему телу подводится работа, в процессе чего осущсствляется сжатие рабочего тела. Располо2 жение межлопаточных каналов по одной дуге окружности рабочего колеса способствует снижению потерь энергии с выходной скоростью, что подтверждено экспериментальными исследованиями. С достаточно высоким КПД рабочее колесо может быть использовано в области малых расходов.

10 Рабочее колесо малорасходного центробежного компрессора, содержащее основной и покрывной диски и закрепленные между ними лопатки, образующие межлопаточные каналы, отлича!ощееся тем, что, с целью расширения диапазона применения колеса в области малых расходов рабочего тела, межлопаточные каналы, расположенные на дуге окружности равной

20 где dg — выходной диаметр колеса;

/2„— суммарная площадь каналов, соответствуктщая заданному расходу, заглушены.
