Реферат



Изобретение относится к области машиностроения и может быть использовано в уплотнительных узлах химических насосов. Цель изобретения состоит в повышении долговечности конструкции, упрощении сборки и снижении габаритов. Уплотнительное кольцо 1 аксиально-подвижно по цилиндрической базовой поверхности 3 и установлено в аксиально-подвижной обойме 4, образующей замкнутую полость с размещенным в ней средством предварительного прижати я 5, зафиксированным вдоль цилиндрической базовой поверхности 3 от перемещения в сторону высокого давления за счет внедрения острых кромок в базовую поверхность . Для герметизации полости со средством предварительного прижатия предусмотрено вторичное уплотнение 6. 1 з.п. ф-лы, 6 ил. (Л 00 ьо 00 О5 го О5 Фиг. 1 J

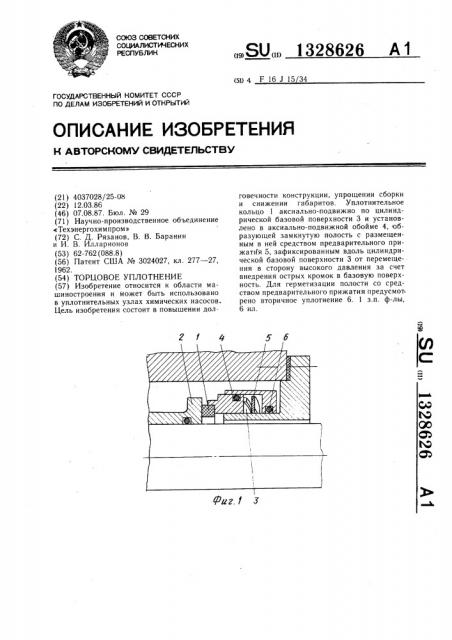

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Su 4 F 16 J 15 34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4037028/25-08 (22) 12.03.86 (46) 07.08.87. Бюл. № 29 (71) Научно-производственное объединение кТехэнергохимпром» (72) С. Д. Рязанов, В. В. Баранин и И. В. Илларионов (53) 62-762 (088.8) (56) Патент США № 3024027, кл. 277 — 27, 1962. (54) ТОРЦОВОЕ УПЛОТНЕНИЕ (57) Изобретение относится к области машиностроения и может быть использовано в уплотнительных узлах химических насосов.

Цель изобретения состоит в повышении дол„„SU„„1328626 А 1 говечности конструкции, упрощении сборки и снижении габаритов. Уплотнительное кольцо 1 аксиально-подвижно по цилиндрической базовой поверхности 3 и установлено в аксиально-подвижной обойме 4, образующей замкнутую полость с размещенным в ней средством предварительного прижатия 5, зафиксированным вдоль цилиндрической базовой поверхности 3 от перемещения в сторону высокого давления за счет внедрения острых кромок в базовую поверхность. Для герметизации полости со средством предварительного прижатия предусмотрено вторичное уплотнение 6. 1 з.п. ф-лы, 6 ил.

1328626

Форл:ула изобретения

Ъ

Изобретение относится к машиностроению, в частности к торцовым уплотнениям вращающихся валов, и может быть использовано в уплотнительных узлах химических насосов.

Цель изобретения — повышение долговечности конструкции, упрощение сборки и снижение габаритов за счет того, что средство предварительного прижатия зафиксировано на цилиндрической базовой поверхности от перемещения в сторону высокого давления.

На фиг. 1 изображена конструкция торцового уплотнения; на фиг. 2 — — средство предварительного прижатия; на фиг. 3 схема положения элемсчтов конструкции в рабочем положении (при нагружении давлением Р); на фиг. 4 — — разрез А — А на фиг. 3; lla фиг. 5 — схема положения элементов без нагрузки давлением; на фи . 6 —— схема вьп.олнения аксиально-подвижной обоймы и вторичного уплотнения.

Торцовое уплотнение состоит из неподвижного 1 и вращающегося 2 уплотнительных колец. Уплотнительное кольцо 1 аксиально-подвижно по цилиндрической базовой поверхности 3 и установ 1(- ll0 ально-подвижной обойме 4, образующей замкнутую полость с размещенным в ней средством 5 предварительного прижатия, зафиксированным на цилиндрической базовой поверхности 3 от перемещения в сторону высокого давления. Для герметизации полости со средством 5 предварительного прижатия предусмотрено вторичное уплотнение 6.

Средство предварительного прижатия выполнено в виде упругого кольца 7 волнистой формы и упругого элемента 8. Участки упругого кольца, вогнутые со стороны уплотнительных колец 1 и 2, служат упорами для упругого элемен" à 8, а внутренние кромки выпуклых участков контактируют с цилиндрической базовой поверхносгью 3, фиксируя кольцо от перемещения в сторону высокого давления.

Торцовое уплотнение работает следующим образом.

В рабочем положении давление уплатняемой среды Р на аксиально-подвижную обойму 4 передается через средство 5 предварительного прижатия на уплотнительные кольца 1 и 2. Под действием осевого усНлия упругое кольцо 7 и упругий элемент

8 сжимаются, уменьшая свою кривизну, и внутренние кромки выпуклых участков упр1 гого кольца 7 (со стороны уплотнительных колец) выходят из зацепления с базовой поверхностью 3.

При снижении давления упругое кольцо

7 приобретает первоначальную форму. Характеристики кольца 7 и упругого элемента

8 выбираются так, что фиксация кольца 7 внутренними кромками выпуклых участков происходит при сохранении остаточной упругой деформации элемента 8, т.е, кон5

35 такт кольца 7 с базовой поверхностью должен происходить при деформациях соОтветствующих участкам характеристик Рк и Гу правее точки их пересечения (фиг. 2).

В этом случае упругое кольцо 7 зафиксировано от осевого перемещения в сторону уплотняемой среды, а упругий элемент 8 осуществляет предварительное прижатие.уплотнительных колец и 2.

Упругий элемент 8, взаимодействуя с вогнутыми участками кольца 7, обеспечивает дополнительное усилие для его фиксации на базовой поверхности, кроме собственной упругости кольца 7. Фиксация упругого кольца 7 осуществляется внедрением острых кромок в базовую поверхность 3.

Регулировка положения аксиально-подвижных частей производится поджатием аксиально-подвижной обоймы и требуется только в период сборки уплотнения.

Вторичное уплотнение 6 может быть выполнено в виде манжеты и являться дном аксиально-подвижной обоймы. Этот вариант исполнения отличается простотой и может быть рекомендован для работы при малых величинах уплотняемого давления.

Техническое решение позволяет повысить дол говечность торцового уплотнения за счет улучшения условий работы вторичных уплотнений, обеспечения стабильности силовых характеристик упругого элемента при износе уплотнительных . колец или относительных смещениях вала и корпуса; уменьшить на 10% осевой размер уплотнительного узла, исключив необходимость установки упругих элементов высоты для обеспечения пологих характеристик. Возможность фиксации упругих элементов в произвольном положении по оси вала позволяет упростить сборку и исключить необходимость точной регулировки положения деталей узла.

1. Торцовое уплотнение, содержащее неподвижное и вращающееся уплотнительные кольца, одно из которых, аксиально-подвижное относительно цилиндрической базовой поверхности, установлено в аксиально-подвижной обойме, образующей замкнутую полость с размещенным в ней средством предварит(льного прижатия плОт

HH ;eльных колец, Отличающееся тем, что, с целью 110BI>lillpIIIIH долговечности конструкции, упрощения сборки и снижения габаритов, средство предварительного прижатия зафиксировано на цилиндричесK0й базовой поверхности от перемегцсния в сторону высокого давления.

2. Уплотнение по п. 1, отличающееся тем, что средство предварительного прижатия выполнено в виде упругого кольца волнистой формы и упругого элемента, причем

1328626

5 4

Составитель И. Пащенко

Редактор Н. Тупица Техред И. Верее Корректор A. Тяско

За каз 3471/41 Тираж 811 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 участки упругого кольца, вогнутые со стороны уплотнительных колец, служат упорами для упругого элемента, а внутренние кромки выпуклых участков упругого кольца контактируют с цилиндрической базовой поверхностью.
