Стенд для испытания подбивающего механизма подборщика стеблей льна

Стенд для испытания подбивающего механизма подборщика стеблей льна

Иллюстрации

Показать все

Реферат



Изобретение относится к области сельскохозяйственного машиностроения, в частности к стендам для испытания сельскохозяйственных машин. Цель изобретения - повышение точности воспроизведения рабочих нагрузок, действуюш,их на подбиваюший механизм. При колебательном движении подбойшика 5 происходит возвратно-поступательное смеш.ение эластичных нитей имитатора обрабатываемого продукта 1 по центральной оси пучка. Ограничительная шайба 7 предотвращает выталкивание нитей из пучка . Имитация нагрузок на подбиваюш,ий механизм осуществляется за счет усилий конических пружин 2 и массы самого пучка эластичных нитей. Установка нитей в зоне работы разделителей 4, когда они передвигаются вперед,позволяет одновременно имитировать нагрузки на разделители 4. 2 ил. /1/ (Л JLZ. п со IsD 00 -J N«L СП иг./

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 Ci 01 M 15 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPGHOMY СОИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4039909/30-15 (22) 25.03.86 (46) 07.08.87. Бюл. № 29 (75) В. Н. Еремеев (53) 620.199:631.364 (088.8) (56) Авторское свидетельство СССР № 1070443, кл. С 01 М 15/00, 1983. (54) СТЕНД ДЛЯ ИСПЫТАНИЯ ПОДБИ ВАЮШЕГО МЕХАНИЗМА ПОДБОРШИКА СТЕБЛЕЙ ЛЬНА (57) Изобретение относится к области сельскохозяйственного машиностроения, в частности к стендам для испытания сельскохозяйственных машин. Цель изобретения—

„„SU„„1328715 А t повышение точности воспроизведения рабочих нагрузок, действующих на подбивающий механизм. При колебательном движении подбойщика 5 происходит возвратно-поступательное смещение эластичных нитей имитатора обрабатываемого продукта 1 по центральной оси пучка. Ограничительная шайба

7 предотвращает выталкивание нитей из пучка. Имитация нагрузок на подбивающий механизм осуществляется за счет усилий конических пружин 2 и массы самого пучка эластичных нитей. Установка нитей в зоне работы разделителей 4, когда они передвигаются вперед, позволяет одновременно имитировать нагрузки на разделители 4. 2 ил.

1328715

Формула изобретения

Составитель Б. Николаев

Редактор О. Юрковепкая Техред И. Верее Корректор Л. Тяско

Заказ 3478/46 1 ираж 776 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий !! 3035, Москва, М(- 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскохозяйственному машиностроению, в частности к стендам для испытаний сельскохозяйственных машин.

Целью изобретения является повышение точности воспроизведения рабочих нагрузок, действу!ощих на подбивающий механизм.

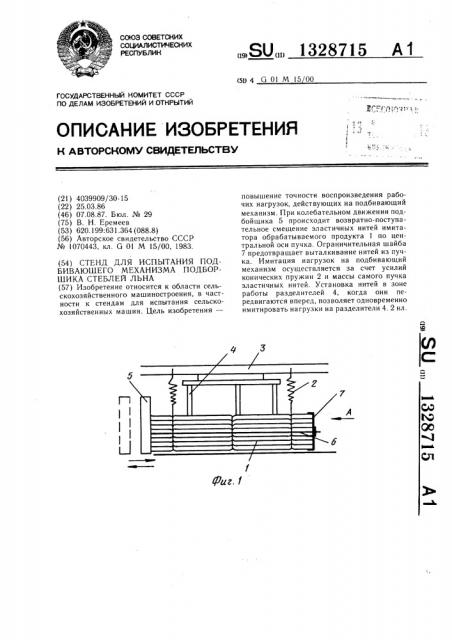

На фиг. 1 изображена принципиальная схема стенда для имитации нагрузок I3 подбивающий механизм; на фиг.? — вид Л на фиг. l.

Стенд для испытаний подбивающего механизма содержит имитатор 1 обрабатываемого продукта в виде пучка эластичных нитей, который с помощью конических пружин 2 закреплен на раме 3, с которой подвижно связаны разделители 4. С одной стороны имитатор 1 обрабатываемого продукта контактирует с подбойщиком 5, а с противоположной стороны на стержне 6, проходя!цем по центру пучка эластичных нитей, закреплена ограничительная шайба 7.

Стенд для испытания подбивающего механизма работает следующим образом.

При колебательном движении подбойщика 5 происходит возвратно-поступательное смещение эластичных нитей имитатора 1 обрабатываемого продукта по центральной осн пучка. Выталкивание нитей из пучка удерживается ограничительной шайбой 7. Имитация нагрузок на подбивающий механизм осуществляется за счет усилий конических пружин 2 и массы самого пучка эластичных нитей. Установка подпружиненного пучка эластичных нитей в зоне работы разделителей 4, когда разделители 4 передвигаются вперед (фиг. 2), позволяет производить одновременную имитацию нагрузок на разделители 4 (имитация вязки снопа — задержка поступающих стеблей льна от пальцев подборщика).

Использование стенда позволит достаточно полно воспроизвести полевой режим нагоужения подбиваюц!его механизма подборщика стеблей льна, что ускорит оценку наде>кности подоивающего механизма при стендовых испытаниях, на основании которых разрабатываются мероприятия по устране15 нию отказов подбиваю:цего механиз .а.

Стенд для испытания подбиваюшего

2!1 механизма подбсрщика стеблей льна, содержащий установленный на столе имитатор обрабатываемого материала в виде пучка эластичных нитей и разделитель, отличаюи4ийся тем, что, с целью повышения точности воспроизведения рабочих нагрузок. действующих на подбивающий механизм, пучок эластичных нитей подпружинен и с его торца установлен подбойщик, с противоположной стороны которого на стержне, проходящем по центру пучка эластичных нитей, закреплена ограничительная !цайба.
