Устройство для забора поверхностного слоя жидкости

Устройство для забора поверхностного слоя жидкости

Иллюстрации

Показать все

Реферат



Изобретение касается охраны окружающей среды и может быть использовано при разделении водной и масляной фаз в отстойниках, на поверхности водоемов , в химической и фармацевтической промышленностях. Цель изобретения - повышение эффективности работы устройства за счет более полного отбора поверхностного слоя жидкости с помощью заборника 5, выполненного в виде опрокинутой воронки с цилиндрическим патрубком 4. В воронке установлен поплавок 1, выполненный из двух конусов с патрубками 2 и 3. По мере погружения устройства поверхностный слой поступает в зазор между поплавком 1 и заборником 5 и через отверстия 11 в патрубке 2 поступает внутрь поплавка 1, откуда выводится через трубу 7. После отведения более легкой жидкости датчик 8 подает сигнал на исполнительный механизм 10, который поднимает устройство, и поступление жидкости прекращается. 1 з.п. ф-лы, 1 ил. (О (Л со 00 ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„5U„„1328720

А1 дд 4 С О1 Х 1/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3864057/29-26 (22) 04.03.85 (46) 07.08.87. Бюл. № 29 (71) Отдел водного хозяйства промпредприятий Всесоюзного научно-исследовательского института водоснабжения, канализации, гидротехнических сооружений и инженерной гидрогеологии «Водгео» (72) Г. В. Слепцов, В. Г. Сергеев, A. И. Гладкий и E. Я. Сокол (53) 543.053 (088.8) (56) Авторское свидетельство СССР

¹ 981239, кл. С 02 F 1/40, 1982.

Авторское свидетельство СССР по заявке № 3834452, кл. G Ol N 1/10, 02.01.85. (54) УСТРОЙСТВО ДЛЯ ЗАБОРА ПОВEPXНОСТНОГО СЛОЯ )КИДКОСТИ (57) Изобретение касается охраны окружающей среды и может быть использовано при разделении водной и масляной фаз в отстойниках, на поверхности водоемов, в химической и фармацевтической промышленностях. Цель изобретения — повышение эффективности работы устройства за счет более полного отбора поверхностного слоя жидкости с помощью заборника 5, выполненного в виде опрокинутой воронки с цилиндрическим патрубком 4.

В воронке установлен поплавок 1, выполненный из двух конусов с патрубками 2 и 3. По мере погружения устройства поверхностный слой поступает в зазор между поплавком 1 и заборником 5 и через отверстия 11 в патрубке 2 поступает внутрь поплавка 1, откуда выводится через трубу 7.

После отведения более легкой жидкости датчик 8 подает сигнал на исполнительный механизм 10, который поднимает устройство, и поступление жидкости прекращается. 1 з.п. ф-лы, 1 ил.

1328720

Формула изобретения

Устройство для забора пов рхностного слоя жидкости, включающее заборник, выполненный в виде опрокинутои воронки с цилиндрическим патрубком и сооб25 щающийся с емкостыс для приема отделяемой жидкости, от.енчаюшееся тем, что, с целью повышения эффективности работы устройства путем более полного отбора поверхностного слоя жидкости, емкость для приема отделяемой жидкости выполнена в

З0 виде поплавка из двух сопряженных основаниями конусов с патрубками в вершинах и размещена внутри заборника с возможностью перемещения вдоль вертикальной оси, при этом патрубок верхнего конуса установлен с зазором в цилиндрический патрубок заборника и выполнен с отверстием, а патрубок нижнего конуса снабжен гибким шлангом и отводящей трубой.

4Q 2. Устроиство по и. 1, Отлача/Ояееся тем, что цилиндрическая часть заборника снабжена регулировочными винтами, а угол вершины верхнего конуса емкости для приема отделяемой жидкости выполнен с углом в вершине, равным углу вершины воронки заборника.

Изобретение относится к области охраны окружающей среды и может быть использовано при разделении водной и масляной фаз в отстойниках либо на поверхности водоемов, а также в химической и фармацевтической промышленностях при разделении двух любых несмешива1ощихся жидкостей.

Цель изобретения — повышение эффективности работы устройства путем. более полного отбора поверхностного слоя жидкости.

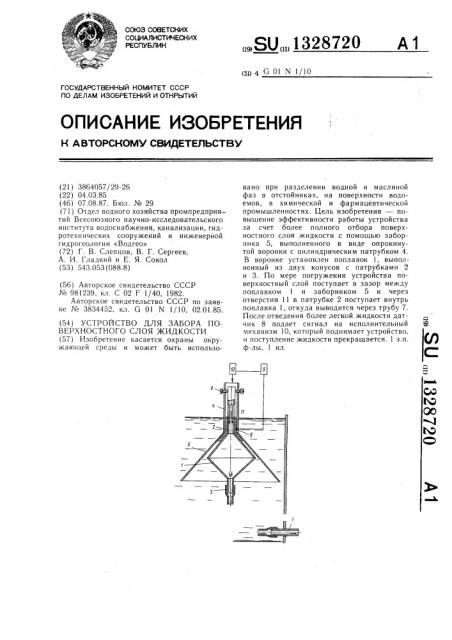

На чертеже изображено устройство, общий вид.

Устройство состоит из полого поплавка 1, образованного двумя сопряженными основаниями конусами. К вершинам поплавка подсоединены патрубки 2 и 3. Верхний патрубок 2 входит с зазором в цилиндрический патрубок 4 заборника 5.

Заборник 5 выполнен в виде конуса с углом, равным углу верхнего конуса поплавка 1. Патрубок 2 закреплен в патрубке 4 винтами 6. Нижний патрубок 3 подсоединен к отводящей трубе 7.

Внутри патрубка 4 расположены датчики 8, вырабатывающие сигнал о наличии в зазоре необходимой жидкости и соединенные с преобразующим устройством 9, которое управляет исполнительным механиз. мом 10, определяющим положение устройства относительно поверхности жидкости.

Патрубок 2 выполнен с заборными отверстиями 11.

Устройство работает следующим образом.

Поплавок 1, закрепленный под заборником 5 с помощью исполнительного механизма 10, погружается в жидкость. По мере погружения устройства поверхностный слой поступает в зазор между поплавком 1 и заборником 5 и через патрубок 2 попадает внутрь поплавка 1, откуда выводится через патрубок 3 в отводящую трубу 7. После полного отведения поверхностного слоя датчик 8 выдает сигнал о поступлении в зазор между патрубком 4 и патрубком 2 нижнего слоя жидкости, исполнительный механизм 0 поднимает устройство и поступление жидкости прекращается.

В зависимости от вязкости отбираемого слоя жидкости соответственно устанавливают зазор между поплавком 1 и заборником 5 и фиксируют его винтами 6.

Устройство позволяет полностью отобрать поверхностный слой жидкости, отделить одну жидкость от другой независимо от соотношения между их количествами.

Использование устройства обеспечивает высокую представительность пробы за счет
