Устройство для исследования коррозионного и эрозионного воздействия газоабразивной среды на материалы

Устройство для исследования коррозионного и эрозионного воздействия газоабразивной среды на материалы

Иллюстрации

Показать все

Реферат



Изобретение относится к области испытания материалов в газоабразивf е ных средах. Целью изобретения является ускорение испытаний криволинейных трубчатых образцов при коррозионном и эрозионном воздействии газоабразивной среды. Указанная цель достигается тем, что корпус устройства выполнен из двух секций 1 и 2, предназначенных для размещения соответствующих участков исследуемого секционного трубчатого образца разделенных перегородкой 10 и сообщающихся через отверстие 5 в ней.Причем система подачи газоабразивной среды включает сопло 11 для подачи газа, патрубок 12.для подачи сжижающего агента и перфорированную пЪастину 13,-размещенную в одной секции 1 корпуса, а абразив - в секции 2, снабженной дозатором 14. 1 ил. (Л со ISD оо 4

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН 11 4 G 01 N 3/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCKOMY СВИДЕТЕЛЬСТВУ

ФФ с

1м

1еей

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3827553/25-28 (22) 19.12.84 (46) 07,08,87. Бюл.к- 29 (71) Всесоюзный научно-исследовательский проектно-конструкторский институт прикладной биохимии "ВНИИБиохиммашпроект и Всесоюзный научно-исследовательский биотехнический институт

"ВНИИБиотехника (72) M.Н. Казанский, А.Н. Цетович и А.В. Коннов (53) 620.178.162(088.8) (56) Авторское свидетельство СССР

N 263964, кл. G 01 N 3/56, 1962. (54) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ КОРРОЗИОННОГО И ЭРОЗИОННОГО ВОЗДЕЙСТВИЯ

ГАЗОАБРАЗИВНОЙ СРЕДЫ НА МАТЕРИАЛЫ (57) Изобретение относится к области испытания материалов B газоабразив„„Я0„„1328741 А1 ных средах. Целью" изобретения является ускорение испытаний криволинейных трубчатых образцов при коррозионном и эрозионном воздействии гаэоабразивной среды. Указанная цель достигается тем, что корпус устройства выполнен из двух секций 1 и 2, предназначенных для размещения соответствующих участков исследуемого секционного трубчатого образца, разделенных перегородкой 10 и сообщающихся через отверстие 5 в ней.Причем система подачи газоабразивной среды включает сопло

11 для подачи газа, патрубок 12 для подачи ожижающего агента и перфорированную пластину 13, размещенную в одной секции 1 корпуса, а абразив в секции 2, снабженной дозатором 14.

1 ил, 1328741

Подписное

ВПИИПИ Заказ 3479/47 Тираж 776

Прсиэв.-п"..-игр. пр †т, г. Ужгород, ул„ Проектная, Изобретение относится к испытательной технике и может быть использовано для исследования изнашивания материалов трубопроводов под воздействием абразивной среды.

Цель изобретения — ускорение исследований криволинейных трубчатых образцов материалов.

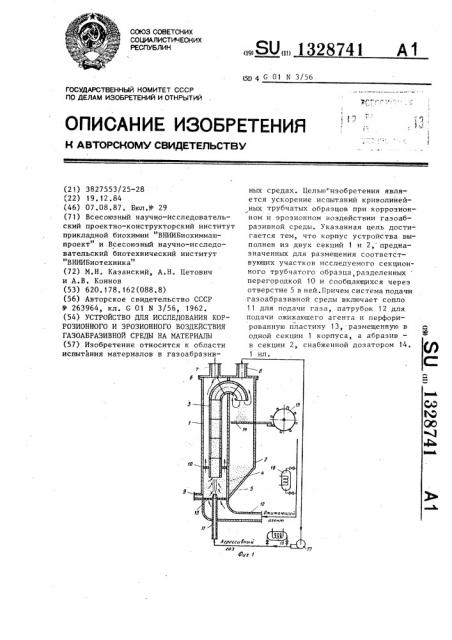

На чертеже приведена схема предла- 10 гаемого устройства.

Устройство состоит из корпуса,выполненного в виде двух секций 1 и 2, предназначенных для размещения соответствующих участков исследуемого криволинейного трубчатого образца 3 и разделенных перегородкой 4. Секции

1 и 2 сообщаются между собой через отверстие 5 в перегородке 4.

В верхней части двухсекционного корпуса t крепится крышка 6 с патрубками 7 и 8 для вывода отжижающего агента и газовой среды. В нижней части секции 1 расположен патрубок 9 для выгрузки абразива и перфорированная пластина 10, Система подачи газоабразивной среды включает сопло 11 для подачи газа, патрубок 12 для подачи ожижающего агента и перфорированную пластинку 13. Секция 2 двухсекционно- З0

ro корпуса содержит дозатор 14,соединенный с регистрирующим устройством 15. Днище секции 2 выполнено под углом, превышающим угол естественного откоса материала. Система подачи

35 газоабразивной среды снабжена калориферами 16, подключенными через запорную арматуру к насосам 17.

Устройство работает следующим образом.

Исследуемый образец 3 в виде П-образной трубы, собранной из отдельных образцов, размещают в двухсекционном корпусе по секциям 1 и 2. Абразив засыпают под перфрированную пластину 45

10 и в секцию 2. Через сопло 11 подают под избыточным давлением гаэ, который захватывает частицы абразива, а через патрубок 12 — ожижающий агент. Образующийся газоабразивный поток проходит через исследуемый

50 трубчатый образец, воздействуя на его внутреннюю поверхность, и выходит в секцию 2, в верхней части которой происходит разделение абразива и потока газа. Частицы абразива по инерции летят вниз и попадают на дозатор

14, связанный с регистрирующим устройством 15. Гаэ и ожижающий агентвыводятся из секции 2 через патрубки 7 и 8, Абразив с доэатора 14 попадает в нижнюю часть секции 2, а оттуда через отверстие 5 — в секцию

1 на пластину и цикл повторяется.

Продолжительность циркуляции газоабразивной среды определяется исходя иэ скорости подачи газа, температуры его, агрессивности газовой среды и суммарной длины исследуемого трубчатого образца. Износ образцов определяется после определенной rtpoдолжительности взаимодействия со средой.

Применение предлагаемого устройства обеспечивает проведение одновременных исследований эрозионных и коррозионных характеристик нескольких различных материалов при транспортировке газоабразивных сред в условиях максимально приближенных к реальным пневмотранспортным системам.

Формула и э обретения

Устройство для исследования коррозионного и эрозионного воздействия газоабразивной среды на материалы, содержащее корпус для размещения ис> следуемого объекта и систему подачи газоабразивной смеси, образующую с корпусом замкнутый контур, о т л ич а ю щ е е с я тем, что, с целью ускорения исследований криволинейных трубчатых образцов материалов, корпус выполнен из двух секций, предназначенных для размещения соответствующих участков исследуемого трубчатого образца и разделенных перегородкой, система подачи. газоаб;аэивной среды включает сопло для подачи газа в одну из секций корпуса и патрубок для подачи сжижающего агента в ту же секцию, сообщающийся с ней через перфорированную пластину, а вторая секция предназначена для размещения абразива и сообщается с первой через отверстие, которое выполнено в перего- родке.
