Электрический соединитель

Электрический соединитель

Иллюстрации

Показать все

Реферат



Изобретение относится.к области электротехники. Целью изобретения является повьшение надежности. Поставленная цель достигается тем, 1то на штыре 1 выполнена многозаходная винтовая нарезка, в которой уложена cirapajib 3. На спираль 3 навернуто гнездо 4 с ответной резьбой. Спираль 3 закреплена отгибом конца ft . Для обеспечения сочленения штыря 1 и гнезда 4 последнее наворачивается на спираль 3. 2 ил. / // со to 00 00 О) 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д11 4 H 01 R 13/187

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

h0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3805904/24-07 (22) 29.10.84 (46) 07.08.87. Бюл. 11 29 (75) В.В. Климов (53) 621.315 (088.8) (56) Авторское свидетельство СССР

Р 1001252, кл. Н 01 R 13/02, 1980.

Авторское свнпетельство СССР

У 433575, кл. Н 01 К 13/187, „„SU„„1328864 А1 (54) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ (57) Изобретение относится к области электротехники. Целью изобретения является повышение надежности. Поставленная цель достигается тем, что на штыре 1 выполнена многозаходная винтовая нарезка, в которой уложена спираль 3. На спираль 3 навернуто гнездо 4 с ответной резьбой. Спираль

3 закреплена отгибом конца 6. Для обеспечения сочленения штыря 1 и гнезда 4 последнее наворачивается на спираль 3. 2 ил. а

Формула изобретения

Составитель N. Киселев

Редактор О. Головач Техред И.Верес Корректор ". ° Рошко

Заказ 3493/53 Тираж 625 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г ° Ужгород, ул. Проектная, 4

1 13288

Изобретение относится к разъемным контактным устройствам и может быть использовано в электрических цепях, Целью изобретения является повышение надежности.

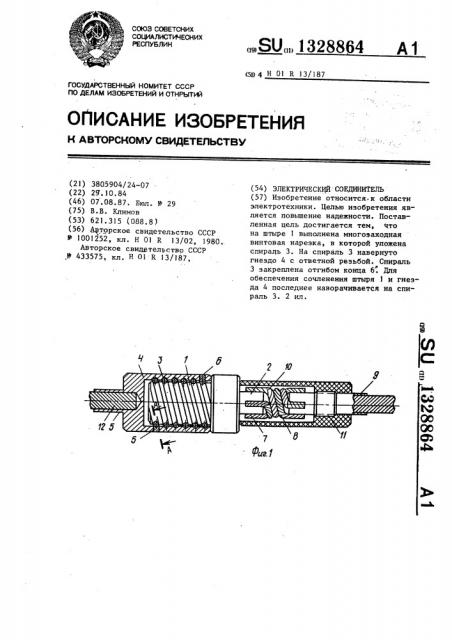

На фиг. 1 представлен электричес-. кий соединитель общий вид, на фиг.2— сечение А-А на фиг. 1.

На штыре 1 с выступом 2 выполнена многозаходная винтовая нарезка со скругленным профилем резьбы, в которую уложена спираль 3 из гибкого медного многопроволочного провода или пружины. 15

На спираль 3 навернуто гнездо .4 с такой же ответной резьбой и хвостовиком 5. Для закрепления спирали

3 ее конец 6 закреплен на гнезде 4.

Выступ 2 соединен концами 7 провода

8, скрученного спиралью, с оконцевателем 9. Узел гибкого соединения закрыт электроизоляционным кожухом

10, закрепленным резьбой 11. Гнездо

4 соединено с проводом 12.

Соединитель работает следующим образом.

64 2

Для соединения частей гнездо 4 навинчивается на спираль 3 до упора штыря 1. При этом кожух 10 удерживают от возможного проворачивания, предотвращая скручивание провода 8.

При этом хвостовик 5 передает уси-: лие скручивания через концы 7 провода 8 на оконцеватель 9.

Электрический соединитель, содержащий гнездо, выполненное в виде корпуса, на внутренней цилиндрической поверхности которого выполнена реэьбовая нарезка, в которой жестко закреплен проволочный элемент, и штырь, выполненный в виде цилиндра, контактирующего с проволочным элементом, отличающийся тем, что, с целью повышения надежности, на цилиндрической поверхности штыря выполнена резьбовая нарезка, соответствующая резьбовой нарезке гнезда, а штырь установлен с возможностью вращения,
