Устройство для электродуговой металлизации

Устройство для электродуговой металлизации

Иллюстрации

Показать все

Реферат



Изобретение относится к технике нанесения металлических покрытий и может быть использовано в машиностроении, автомобилестроении , тракторостроении и др. С целью повышения качества покрытии за счет увеличения адгезии путем обеспечения стабилизации температуры и размеров частиц напыляемого материала устройство снабжено двумя соплами 11 для подачи сжатого газа , которые размешены в вертикальной плоскости и установлены на одной оси, проходяш,ей через центр электрической дуги 14 и перпендикулярной плоскости, проходяшей через оси электродов 2. Расплавленный электрической дугой металл подхватывается воздушным потоком 15, образует металловоздушный поток эллипсообразной формы 16, который наносится на плоскость подложки. 3 ил. . / (Л со N3 СО 00 со Сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК д!) 4 В 05 В 7 22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ е

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3928815/23-05 (22) 12.07.85 (46) 15.08.87. Бюл. № 30 (75) Е. М. Марин и О. О. Соловьев (53) 621.793.7 (088.8) (56) Авторское свидетельство СССР № 952359, кл. В 05 В 7/22, 1981, Авторское свидетельство СССР № 863005, кл. В 05 В 7/22, 1980. (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОДУГОВОЙ МЕТАЛЛ ИЗАЦИИ (57) Изобретение относится к технике нанесения металлических покрытий и может быть использовано в машиностроении, автомобилестроении, тракторостроении и др. С целью

„„SU„„1329835 А 1 повышения качества покрытий за счет увеличения адгезии путем обеспечения стабилизации температуры и размеров частиц напыляемого материала устройство снабжено двумя соплами 11 для подачи сжатого газа, которые размещены в вертикальной плоскости и установлены на одной оси, проходящей через центр электрической дуги 14 и перпендикулярной плоскости, проходящей через оси электродов 2. Расплавленный электрической дугой металл подхватывается воздушным потоком 15, образует металловоздушный поток эллипсообразной формы 16, который наносится на плоскость подложки.

3 ил.

1329835

Фор )Гула изобретения!

Составите>и,1. Салерлинов

Рслактор Т. Г!арфенов» Текрс.(И. Верее Корректор В. Б)т«га

Заказ 3515, 11 Тираж 645 11олписное

В! !!4ИГ!1! Гост)(арственног<> ко<(итста СССР но лслаги <3»обретений< и открытий

11ЗОЗ5, Моска><, Ж- З5, Ра) гнскан наг>., го 4<5

1!роивво (твенно-. олигр»фичсско «j>! .(«j>c<«ñ, г. У>кгороа, ул. Г1росктнан. 4!!.<(и) !)с < if!!3 01 1(ос ится и I схникс;анесе(и>1 мс 1;!л,l ffHOL)PCÒÑНИЯ ЯIЗЛ>1СТС31 НОВЫН)ЕНИС и, 3 I с (f H < i I f o Ix1) ь1 Г и Й .

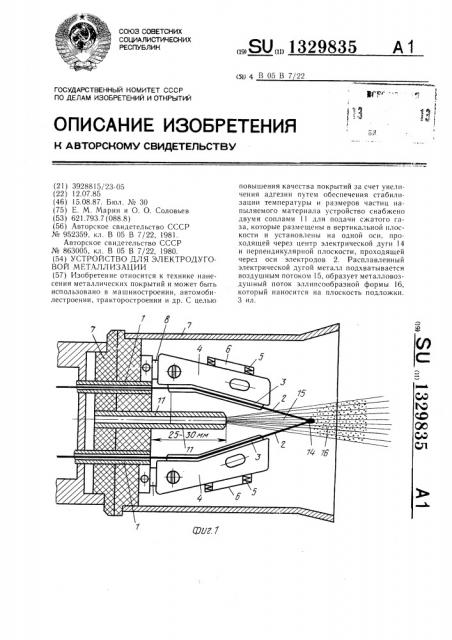

1Ia фн!. 1 изображено предлагаемое устpoHcTL30, вид cl3E .рху; на ч)и!.. 2 — To же, Вид с<боку; на фиг. 3 — форма эллипсообразНОГО IIOTOKH.

Устройство состоит из двух контактных трубок 1, по которым подаются электроды 2, двух вкладышей 3, установленных на направляю1цих пластинах 4 пружин 5, которые закреплены с помощью скоб 6. Направляю1цие пластины закреплены на передней стенке 7 с помощью башмаков 8, к которым через шины 9 подключается кабель

10. На передней стенке устройства закреплены два сопла 11. Устройство снаб)кено экраном 2. Для обеспечения хорошего контакта между проволоками применяются эксцентриковые винты 13.

Устройство работает следуloLILHM образом.

Через сопла 1,! подается воздух, затсм по кабелю 10 подается ток на шины 9, который через контактные трубки 1, башмаки 8, на которых крепятся направляющие пластины 4, проходит к электродам, между которыми зажигается электрическая дуга.

Металл, расплавляемый дугой 14, подхватывается воздушными потоками!5, образует металловоздушный поток эллипсообразной формы 16, который наносится на плоскость подложи.

Устройство для электродуговой металлизации, содержащее два соосно установленных электрода и расположенные в плоскости, перпендикулярной плоскости электродов, два сопла для подачи сжатого газа, установленные симметрично относительно плоскости, проходящей через оси электродов, отличающееся тем, что, с целью повышения качества покрытий за счет увеличения адгезии путем обеспечения стабилизации темпе20 ратуры и размеров частиц напыляемого материала, сопла для подачи сжатого газа размещены в вертикальной II.iocêocòè и установлены Hà 0 LlloH оси, проходящей через центр электрической дуги н перпендикулярII0f3 п 10скости пр()хот(я)це1 Icрез ocll э 1ект родов.
