Устройство для обработки поверхностей

Устройство для обработки поверхностей

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить надежность и производительность за счет поворота резцов при возвратно-поступательном перемещении головок. Для этого двуплечий рычаг 5, жестко связанная с ним державка 7 имеют возможность качания относительно оси крепления на штоке пневмоцилиндра 12. При перемеш,ении головки державка 7 с резцами 8 и 9 под действием усилия от пневмоцилиндра 12 отклоняется до взаимодейстия осей 6 с опорной стойкой 10, при обратном ходе головки державка 7 отклоняется в другую сторону до взаимодействия осей 6 с опорной стойкой 11. 4 ил. -а (Л 17////Л 00 o со 00 4 фиеЛ

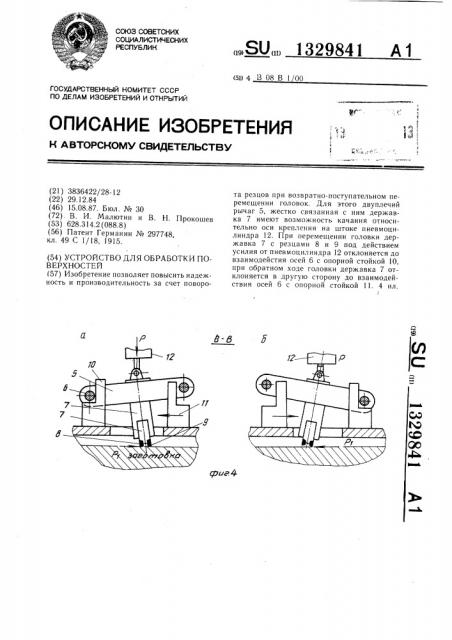

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 308В 1 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ е

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3836422/28-12 (22) 29.12.84 (46) 15.08.87. Бюл. № 30 (72) В. И. Малютин и В. Н. Прокошев (53) 628.314.2 (088.8) (56) Патент Германии № 297748, кл. 49 С 1/18, 1915. (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПОВЕРХНОСТЕЙ (57) Изобретение позволяет повысить надежность и производительность за счет поворо„„SU„„1329841 А 1 та резцов при возвратно-поступательном перемещении головок. Для этого двуплечий рычаг 5, жестко связанная с ним державка 7 имеют возможность качания относительно оси крепления на штоке пневмоцилиндра 12. При перемещении головки державка 7 с резцами 8 и 9 под действием усилия от пневмоцилиндра 12 отклоняется до взаимодейстия осей 6 с опорной стойкой 10, при обратном ходе головки державка 7 отклоняется в другую сторону до взаимодействия осей 6 с опорной стойкой 11. 4 ил.

1329841

Формула изобретения

Изобретение относится к устройствам для очистки изделий от различных наслоений и может быть использовано, например, в электродной промышленности для очистки электродных заготовок.

Целью изобретения является повышение надежности и производительности.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез

А — А на фиг. 1; на фиг. 3 — вид Б на фиг. 1; на фиг. 4 — (а и б) разрез  — В на фиг. 1 (положение резцовой головки при ее рабочем ходе).

Устройство состоит из рамы 1, в средней части которой смонтированы верхняя 2 и ниж няя 3 подвижные каретки с установленными на них резцовыми головками 4, совершающими колебания относительно центра их закрепления, двуплечих рычагов 5, закрепленных концами на осях 6, и консольно расположенных на рычагах 5 державок 7 с рядами резцов 8 и 9, закрепленными с обоих сторон на державках, опорных стоек

10 и ll, установленных на раме 1, пневмоцилиндров 12, связанных осями 13 с резцовыми головками 4, роликов 14 с приводом 15, шатуна 16, двуплечих рычагов 17, закрепленных на осях 18, подшипников 19, размещенных на концах двуплечих рычагов 17, направляющих 20, размещенных на каретках

2 и 3, направляющих штанг 21, силовых цилиндров 22, упоров 23, силовых цилиндров 24.

Устройство работает следующим образом.

На переднюю часть рамы 1 устанавливается изделие, подлежащее очистке. С помощью гидроцилиндра 22 и переднего (левого по фиг. 1) упора 23 изделие продвигается в зону чистки на величину хода гидроцилиндра 22. При повторном ходе гидроцилиндра 22 изделие проталкивает в зону чистки второй из упоров 23. Полное проталкивание изделия в зону чистки осуществляется последним из упоров 23, после чего на раму 1 станка устанавливается очередное изделие, подлежащее чистке. Описанным способом изделие перемеш,ается в зону чистки и своим передним торцом перемещает

25 ранее поданное изделие на выходной стол станка. Очищенное изделие гидроцилиндром 24 сталкивается на стол-накопитель очишенных изделий.

При продвижении изделий через каретки

2 и 3 последние совершают согласованные встречные возвратно-поступательные одновременные движения. Резцовые головки 4, расположенные по контуру изделия, с помощью пневмоцилиндров 12 поджаты к изделию и снимают с него имеющееся наслоение, а процесс чистки ведется при прямом и обратном ходе кареток 2 и 3 поочередно передними 8 и задними 9 резцами. Так, при движении каретки (фиг. 4) и связанных с нею стоек 10 и 11 влево под воздействием очищаемого изделия и поджимаемого резцовую головку 4 сверху пневмоцилиндра 12 возникает сила Pi, которая поворачивает инструмент (фиг. 4 а), при этом осуществляется контакт оси 6 с опорными поверхностями стоек 10; в этом случае чистку производит ряд резцов 8. При движении каретки вправо (по фиг. 4Ь) сила P действует с другой стороны, вторая ось 6 контактирует с опорной поверхностью стойки 11 и чистку производят резцы 9. Предлагаемая конструкция обеспечивает отвод резцов

8 и 9, попавших в стык между заготовками.

Устройство для обработки поверхностей содержашее инструмент с двумя режущими кромками, державку инструмента, двуплечий рычаг, жестко связанный с державкой, упругое средство прижима рабочего инструмента к очищаемой поверхности, механизм от носительного возвратно-поступательного перемещения инструмента и обрабатываемой поверхности для поочередного контактирования с ней режущих кромок, отличающееся тем, что, с целью повышения надежности и производительности, средство прижима имеет два размещенных по обе стороны оси качания рычага упора для ограничения поворота рычага, а средство прижима размещено по оси качания рычага.

1329841

1329841
