Способ мерной резки пруткового и полосового материала

Способ мерной резки пруткового и полосового материала

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для резки материалов. Цель изобретения - повышение производительности резки материала. Выходящий из правильного устройства 2 материал сворачивают в петлю 9, располагая ее центр над уровнем подачи материала, затем заправляют в подающий механизм 4 и в отрезное устройство 5, Подающий механизм 4 перемещает материал со скоростью большей, чем скорость подачи механизмом 3. Подачу осуществляют до упора 6. Во время отрезки подача материала механизмом 4 прекращается . Материал накапливается за счет увеличения диаметра петли. При открывании отрезного устройства 5 подающий механизм 4 за счет большей скорости подачи выбирает накопившийся в петле материал. 1 ил. 70 (Л h- со 1C со lKn

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„1329924

А1 (5D 4 В 23 D 33/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

° °

3Ю

Ъ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3672305/25-27 (22) 13.12.83 (46) 15.08.87. Бюл. ¹ 30 (72) Е.И.Ступаков (53) 621.967(088.8) (56) Авторское свидетельство СССР

¹- 505534, кл. В 23 D 33/00, 1974. (54) СПОСОБ МЕРНОЙ РЕЗКИ ПРУТКОВОГО

И IIQIIOCOBOI" МАТЕР ИАЛА (57) Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для резки материалов. Цель изобретения — повышение производительности резки материала. Выходящий из правильного устройства 2 материал сворачивают в петлю 9, располагая ее центр над уровнем подачи материала, затем заправляют в подающий механизм

4 и в отрезное устройство 5. Подающий механизм 4 перемещает материал со скоростью большей, чем скорость подачи механизмом 3. Подачу осуществ. ляют до упора 6. Во время отрезки подача материала механизмом 4 прекращается. Материал накапливается за счет увеличения диаметра петли. При открывании отрезного устройства 5 подающий механизм 4 за счет большей скорости подачи выбирает накопившийся в петле материал. ил.

1329924

Составитель Ю.Филимонов

Техред JI.Сердюкова Корректор И,Муска

Редактор Н,Швыдкая

Заказ 3521/15

Тираж 974 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие,,г. Ужгород, ул. Проектная, 4

Изобретение относится к обработке металлов давлением и можст быть .использовано в машиностроении для резки проката.

Цель изобретения — повышение производительности резки материала.

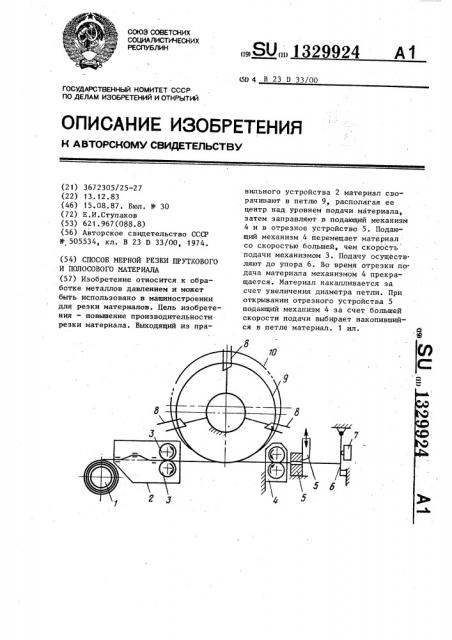

На чертеже изображено устройство для осуществления предлагаемого способа мерной резки пруткового и полосового материала.

Устройство для мерной резки материала содержит подставку 1 для бухты пруткового или полосового материала, правильное устройство 2 с подающим механизмом 3, дополнительный подающий механизм 4, например роликовый, стационарное отрезное устройство 5 любого типа, измерительный упор б с концевым датчиком 7, поддерживающие вилки 8.

Способ мерной резки осуществляется следующим образом.

Выдаваемый правильным устройством

2 материал на выходе сворачивают в петлю 9, удерживаемую в плоскости вилками 8. Минимальный диаметр петли определяется пределом упругости материала. Конец материала заправляют в дополнительный подающий механизм 4 и в стационарное отрезное устройство 5. Механизм 4 подает материал со скоростью большей, чем скорость псдачи механизмам 3, кроме того, осевое усилие подачи механизмом 4 ограничено, например,, осуществ. лением привода через ограничительную муфту. Подачу материала производят до жесткого упора 6, взаимодействующего с концевым датчиком 7, подающжч команду на "тационарное отрезное устройство 5. Во время отрезки подача материала дополнительным по-, дающим механизмом 4 прекращается, а подача из правильного устройства

lg продолжается. Поступающий непрерывно материал. накапливается эа счет увеличения диаметра петли 9 до петли

10, находящейся в поддерживающих вилках 8. При сткрывании отрезного

)5 устройства 5 псдающий механизм 4 снова подает материал и за счет большей скорости подачи выбирает накопившийся в петле 10 материал, доводя диаметр петли до прежнего состояния.

Формула изобретения

Способ мернсй резки пруткового и полосового материала, включающий

25 подачу материала из правильного устройства с образованием компенсационной петли и подачу материала к режущему механизму, о т л и ч а ю щ и йс я тем, что, с целью повышения производительности, компенсационную петлю образуют в виде замкнутой окружности с расположением центра над уровнем подачи материала, а скорость подачи материала к режущему механизму устанавливают больше, чем скорость подачи материала из правильного устройства.
