Класс 86с, 27 в

86g, Зв

СССР

Г(1 °

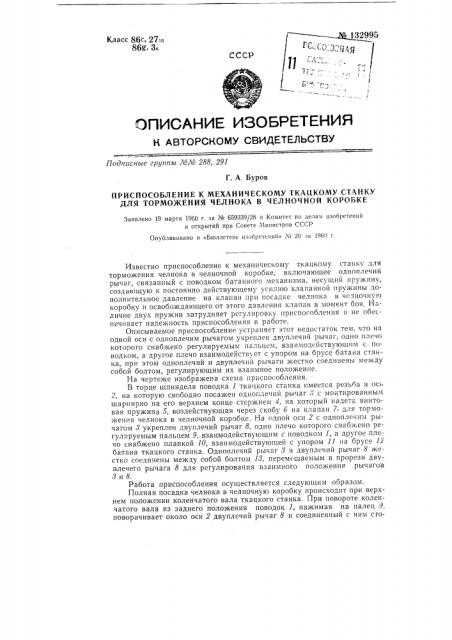

I (ОПИСАНИК VISOEPETEHMR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписные группы ЛЫЖ 288, 291

Г. А. Буров

ПРИСПОСОБЛЕНИЕ К МЕХАНИЧЕСКОМУ ТКАЦКОМУ СТАНКУ

ДЛЯ ТОРМОЖЕНИЯ ЧЕЛНОКА В ЧЕЛНОЧНОИ КОРОБКЕ

Заявлено 19 марта 1960 r. за Ме 659339/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобрете шй» Хо. 20 за 1960 г.

Известно приспособлечие к механическому ткацкому станку для торможения челнока в челночной коробке, включающее одноплечий рычаг, связанный с поводком батанного механизма, несущий пружину, создающую к постоянно действующему усилию клапанной пружины дополнительное давление HB клапан при посадке челнока в челночную коробку и освобождающего от этого давления клапан в момент боя, Наличие двух пружин затрудняет регулировку приспособления и не обеспечивает надежность приспособления в работе.

Описываемое приспособление устраняет этот недостаток тем, что на одной оси с одноплечим рычагом укреплен двуплечий рычаг, одно плечо которого снабжено регулируемым пальцем, взаимодействующим с поводком, а другое плечо взаимодейству ет с упором на брусе батана станка, при этом одноплечий и двуплечии рычаги жестко соединены между собой болтом, регулирующим их взаимное положение.

На чертеже изображена схема приспособления.

В торце шпинделя поводка 1 TKHUKQI станка имеется резьба и ось

2, на которую свободно посажен одноплечий рычаг," с MQHTHpoBBHHbl, . шарнирно на его верхнем конце стержнем 4, на который надета винтовая пружина 5, воздействующая через скобу 6 на клапан 7, для торможения челнока в челночной коробке. На одной оси 2 с одноплечим рычагом 8 укреплен двуплечий рычаг 8, одно плечо которого снабжено регулируемым пальцем 9, взаимодействующим с поводком 1, а другое плечо снабжено планкой 10, взаимодействующей с упором 11 на брусе 1" батана ткацкого станка. Одноплечий рычаг 8 и двуплечий рычаг 8 жестко соединены между собой болтом И, перемещаемым в прорези двуплечего рычага 8 для регулирования взаимного положения рычагов

3 и 8.

Работа приспособления осуществляется следующим образом.

Полная посадка челнока в челночную коробку происходит при верхнем положении коленчатого вала ткацкого станка. При повороте коленчатого вала из заднего положения поводок 1, нажимая на палец 9. поворачивает около оси 2 двуплечий рычаг 8 и соединенный с ним сго
