Реферат



№ 133023

Класс 5b, 19

СССР

"а

1/ 1 " о

-;.Г-Д"г, r.--4

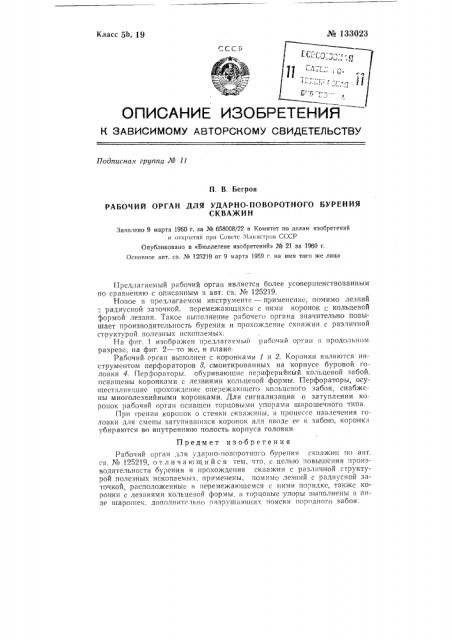

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 11

П, В, Бегров

РАБОЧИЙ ОРГАН ДЛЯ УДАРНО-ПОВОРОТНОГО БУРЕНИЯ

СКВАЖИН

Заявлено 9 марта 1960 г. за № 658008/22 в Комитет по делам изобретений и открытий при Советс Министров СССР

Опубликовано в «Бюллетене изобретений» № 21 за 1960 r.

Основное авт. св. М 125219 от 9 марта 1959 г на имя того же лица

11редлагаемый рабочий орган является более усовершенствованным по сравнению с описанным в авт. св. № 125219, Новое в предлагаемом инструменте — применение, помимо лезвий радиусной заточкой, перемежающихся с ними коронок с кольцевой формой лезвия. Такое выполнение рабочего органа значительно повышает производительность бурения и прохождение сква.кин с разчичной структурой полезных ископаемых.

На фиг. 1 изображен предлагаемый раоочий орган в продольном разрезе, на фиг. 2 — то же, в плане.

Рабочий орган выполнен с коронками 1 и 2. Коронки являются инструментом перфораторов 8, смонтированных на корпусе буровой головки 4. Перфораторы. обуриваюшис периферийный кольцевой забой, оснащены коро нками с лезв|иями кольцевой формы, Перфораторы, осуществляющие прохождение опережаюгцего кольцсвого забоя, снабжены многолезвийными коронками, Для сигнализации о затуплении коронок рабочий орган ocHallleH торцовыми упорами шарошечното типа.

При трении коронок о стенки cêâàæèíû, в процессе извлечения головки для смены затупившихся коронок или вводе ее к забою, коронки убираются во внутреннюю полость корпуса головки

Предмет изобретения

Рабочий орган для ударно-поворотного бурения скважин по авт. св. № 125219, отличающийся тем, что. с целью повьгшения производительности буреяия и прохождения скважин с различной структуро" . и .полезных ископаемых, применены, помимо лезвий с радиусной заточкой расположенные в перемежавшемся с ними порядке, также ко1 ронки с лезвиями кольцевой формы, H торцовые упоры выполнены в виде шарошек. доно IHHTc,tû.о разрушаюшHх пояски породного забоя.
