Чашевый охладитель агломерата или окатышей

Чашевый охладитель агломерата или окатышей

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам , применяемым для охлаждения агломерата или окатьшей после их спекания или-Обжига. Целью изобретения является повьпиение эффективности охлаждения агломерата или окатышей. Чашевьш охладитель содержит платформу 1, бункер, состоящий из наружной 2 и внутренней 3 жалюзийных стенок, центральную колонку 4, тяги 5, кольцевой воздуховод, состоящий из нижней конусной стенки 6 и верхней стенки 7, неподвижный воздуховод 8, уплотнение 9, вертикальную кольцевую щель с боковыми стенками 10 и 11, днища 12, переходящие в патрубки 13 с затворами 14. Повышение .эффективности охлаждения агломерата или окатьшей достигается за счет того, что пыпь и мелочь, попадающие вместе с воздухом в кольцевой воздуховод, оседают на нижней стенке 6, скатываются в кольцевую щель и скапливаются в ней. Отсюда они периодически удаляют ся через патрубки 13 с затворами 14. 3 ил. i (Л J, , -в -3 III III и со оэ о 4 СО tpuf./

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU„„1330437 (S0 4 F 27 В 21/06

Щ =,,г 1 ) зЯ Я

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

I(3, 1

РУВ0 "

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ С8ИДЕТЕЛЬСТВУ (21) 3956235/22-02 (22) 25.09.85 (46) 15.08.87. Вюл.У 30 (71) Производственное объединение

"Уралмаш" (72) Г.В.Дакалов, В.М.Анисимов и О.В.Горячко (53) 622 ° 785.7.002.5 (088.8) (56) Авторское свидетельство СССР

Р 110425, кл. С 22 В 1/26, 1954. (54) ЧАШЕВЫЙ ОХЛАДИТЕЛЬ АГЛОМЕРАТА

ИЛИ ОКАТЫШЕЙ (57) Изобретение относится к устройствам, применяемым для охлаждения агломерата или окатышей после их спекания или .обжига. Целью изобретения является повышение эффективности охлаждения агломерата или окатышей. Чашевый охладитель содержит платформу

1, бункер, состоящий из наружной 2 и внутренней 3 жалюзийных стенок, центральную колонку 4, тяги 5, кольцевой воздуховод, состоящий из нижней конусной стенки 6 и верхней стенки 7, неподвижный воздуховод 8, уплотнение 9, вертикальную кольцевую щель с боковыми стенками 10 и 11, днища 12, переходящие в патрубки 13 с затворами 14. Повышение .эффективности охлаждения агломерата или окатышей. достигается за счет того, что пыль и мелочь, попадающие вместе с воздухом в кольцевой воздуховод, оседают на нижней стенке 6, скатываются в кольцевую щель и скапливаются в

4Q ней. Отсюда они периодически удаляют ся через патрубки 13 с затворами 14.

3 ил. С:

3043 7

1 13

Изобретение относится к устройствам, применяемым для охлаждения агломерата или окатышей после их спекания или обжига.

Цель изобретения — повьш ение эф. фективности охлаждения агломерата или окатьппей.

Практика эксплуатации чашевых охладителей показала, что воздушный поток, проходящий через слой охлаждаемого материала, увлекает эа собой большое количество пыли и мелочи, которые скапливаются на нижней конусной стенке кольцевого воздуховода, постепенно забивая его. В результате уменьшается проходное сечение воздуховода и активная площадь кольцевого бункера, что ведет к снижению эффективности охлаждения.

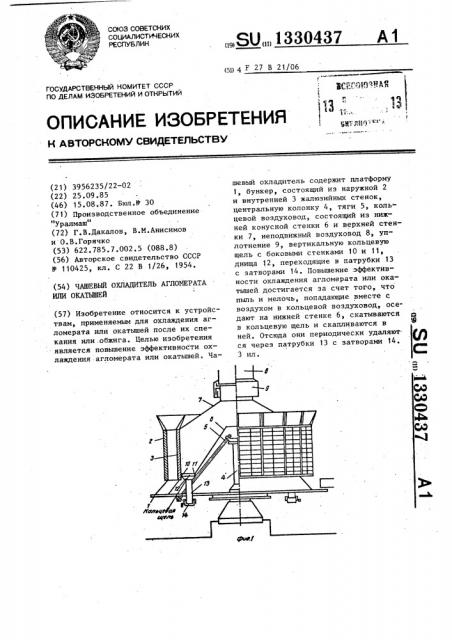

На фиг.1 изображен чашевый охладитель, общий виц, вид сбоку и частичный вертикальный разрез; на фиг.2вид в плане; на фиг.3 — сечение А-А на фиг.2.

Чашевый охладитель содержит кольцевую горизонтальную платформу 1, на которой установлен кольцевОй б нкер, состоящий из наружной 2 и внутренней

3 жалюзийных стенок. Платформа с бункером установлена »а центральной колонне 4 и подвешена к ней с помощью тяг.5 При помощи привода (не показан) платформа может быть приведена во вращение вокруг колонны 4. К внутренней стенке 3 бункера примыкает кольцевой воздуховод, состоящий из нижней конусной стенки 6 и верхней стенки 7 и соединенный с центральным неподвижным воздуховодом 8 через уплотнение

9. Между основанием нижней конусной стенки 6,кольцевого воздуховода и внутренней жалюзийной стенкой 3 бункера образована вертикальная кольце-. вая щель с боковыми стенками 10 и заканчивающаяся наклонными днищами

12, переходящими в патрубки 13 с затворами 14 .

Охладитель работает следующим об5 разом.

Платформа с бункером приводится во вращение вокруг колонны 4. Бункер загружают сверху охлаждаемым агломератом. При помощи вентилятора, подключенного к центральному воздуховоду, через бункер просасывается воздух, охлаждающий агломерат. Охлажденный агломерат сбрасывается с платфор15 мы 1 °

Пыль и мелочь, попадающие вместе с воздухом в кольцевой воздуховод, оседают на нижней стенке 6, скатываются в кольцевую щель и скапливаются в ней. Отсюда они периодически удаляются через патрубки 13 с затворами 14.

Таким образом, удается полностью предотвратить забивание кольцевого

25 воздуховода пылью и мелочью. Вместе с тем обеспечивается просос воздуха по всей высоте бункера, что способствует более эффективному охлаждению агломерата.

3C

Формула изобретения

Чашевый охладитель агломерата или окатьппей, содержащий платформу, установленный на ней кольцевой бункер с

35 жалюэийными стенками, центральную опору, центральный воэдуховод и кольцевой воздуховод с нижней конусной стенкой, отличающийся тем, что, с целью повышения эффективности

40 охлаждения агломерата или окатышей, в основании нижней конусной стенки кольцевого воэдуховода выполнена вертикальная кольцевая щель, соединенная с патрубками, снабженными эатво45 1 рами.

1330437
