Оптический датчик круговых перемещений объекта

Оптический датчик круговых перемещений объекта

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольно-измерительной технике. Целью изобретения является расширение диапазона измерений и повышение быстродействия за счет непрерывного сканирования по окружности с частотой генератора развертки. С помощью осветителя 1, вьшолненного на электронно-лучевой трубке, отклоняющая система которой управляется генератором 2 синусои-. дальното напряжения, и оптической системы 5, проецирующей светящееся пятно с экрана электронно-лучевой трубки на объект 6 с закрепленным на нем отражателем 7, осуществляется круговое сканирование объекта 6. Фотоприемник 8, при попадании на него светового луча с отражателя 7, вырабатывает импульс, поступающий на фазовый детектор 4, отсчитывающий фазу поступления импульса относительно опорного сигнала с генератора 2 синусоидального напряжения. 1 ил. (Л оо оо о 4 о: ел

СОЮЗ С0ВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU;„, 1330465

А1 (50 4 С 01 В 21/00 р,".ртмя7ТЯ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3999672/24-28 (22) 02.01.86 (46) 15.08.87. Бюл. У 30 (72) А.А. Блинов (53) 531.7(088.8) (56) Авторское свидетельство СССР

Р 781563, кл. G 01 В 11/00, 1980. (54) ОПТИЧЕСКИЙ ДАТЧИК КРУГОВЫХ ПЕРЕМЕЩЕНИЙ ОБЪЕКТА (57) Изобретение относится к контрольно-измерительной технике. Целью изобретения является расширение диапазона измерений и повьппение быстродействия за счет непрерывного сканирования по окружности с час отой генератора развертки. С помощью осветителя 1, выполненного на электронно-лучевой трубке, отклоняющая система которой управляется генератором 2 синусои-. дального напряжения, и оптической системы 5, проецирующей светящееся пятно с экрана электронно-лучевой трубки на .объект 6 с закрепленным на нем отражателем 7, осуществляется круговое сканирование объекта 6. Фотоприемник 8, при попадании на него светового луча с отражателя 7, вырабатывает импульс, поступающий на фазовый детектор 4, отсчитывающий фазу поступления импульса относительно опорного сигнала с генератора 2 си Ю нусоидального напряжения. 1 ил.

1330465

Формула из сбретения

Составитель О. Смирнов

Техред И.Попович Корректор Н.Король

Редактор А. Ревин

Заказ 3570/42 Тираж 676 Подписное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035-, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-йолиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к контрольно-измерительной технике и может быть использовано для измерения перемещений и оперативного контроля положен, ния объекта, совершающего вращательное движение.

Цель изобретения — расширение диапазона измеряемых перемещений и повышение быстродействия за счет непрерывного сканирования по окружности с частотой генератора развертки.

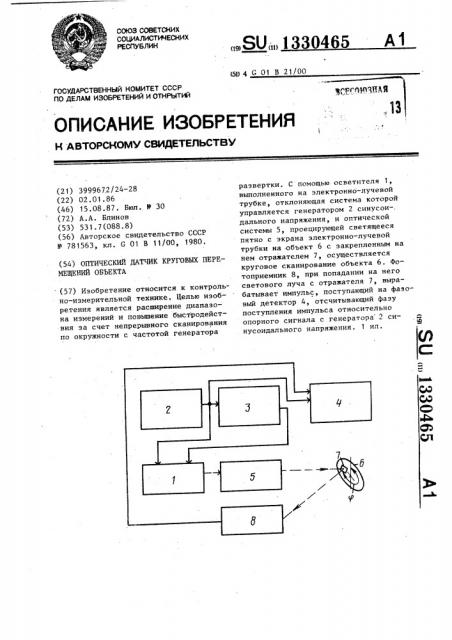

На чертеже изображена схема оптического датчика круговых перемещений объекта. 15

Оптический датчик круговых перемещений объекта содержит осветитель

1, выполненный на электронно-лучевой трубке, у которой один из ортогональных каналов отклонения соединен с ге- 20 нератором 2 синусоидального напряжения, соединенным также с входом фазовращателя 3 и первым входом фазового детектора 4, выход фазовращателя 3 соединен с другим каналом отклонения 26 электронно-лучевой трубки, оптическую систему 5, обеспечивающую проецирова.— ние на объект 6 оптического луча и отражатель 7, выполненный в виде радиальной полоски и закрепляемый на . З0 объекте 6 и фотоприемник 8, выход которого соединен со вторым входом фазового детектора 4.

Оптический датчик круговых перемещений объекта работает следующим образом.

Генератор 2 синусоидального напряжения совместно с фазовращателем 3 обеспечивают отклонение светящейся точки на экране электронно-лучевой трубки по окружности, которая, прое- цируясь оптической системой 5 на вращающийся объект 6,> обеспечивает сканирование его и при попадании луча на отражатель 7 он направляется на фотоприемник 8, вырабатывающий импульс, поступающий на фазовый детектор 4.

Фаза поступления импульса с фотоприемника 8 пропорциональна углу д поворота отражателя 7, т.е. объекта

6. Таким образом отсчеты фазового детектора 4 пропорциональны измеряемому углу q

Скорость движения светящейся точки на экране электронно-лучевой трубки определяется частотой генератора, поэтому оптический датчик позволяет измерять круговые перемещения во всем диапазоне реальных скоростей механизмов, а поскольку сканирование производится по окружности, то это позволяет измерять угловые перемещения практически неограниченной величины.

Оптический датчик круговых перемещений объекта, содержащий осветитель и последовательно расположенные по ходу светового луча оптическую систему, отражатель, закрепляемый на объекте, и фотоприемник, о т л и ч а юшийся тем, что, с целью расширения диапазона измеряемых перемещений и повышения быстродействия, он снабжен генератором синусоидального напряжения, фазовращателем и фазовым детектором, а осветитель выполнен на электронно-лучевой трубке, при этом выход генератора синусоидального напряжения подключен к одному и:з ортогональных каналов отклонения электронно-лучевой трубки, к входу фазо>зращателя и к одному из входов фазового детектора, выход фазовращателя подключен к другому каналу отклонения электронно-лучевой трубки, выход фотоприемника подключен к второму входу фазового детектора.
