Стенд для испытаний изделий на ударные нагрузки

Стенд для испытаний изделий на ударные нагрузки

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике, а именно к устройствам для испытаний изделий на ударные нагрузки. Целью изобретения является повышение воспроизводимости параметров ударных нагрузок и упрощение конструкции. Сущность изобретения заключается в торможении падающей платформы 4 с испытуемым изделием 5 на гибких элементах 8, меняющих направление своего движения, а следовательно , и платформы 4 в момент сматывания с вращающегося барабана 6 и наматывания на него при его дальнейшем вращении . Платформа 4 не соударяется с основанием стенда благодаря тому, что длина намотанных на барабан гибких элементов 8, концы которых соединены с платформой 4, меньше максимальной высоты подъема последней. Изобретение исключает необходимость в тормозном устройстве, при соударении с которым формируется ударный импульс на известрных стендах. Отсутствие пластически деформируемых или разрущаемых элементов тормозного устройства способствует повышению воспроизводимости ударных нагрузок. Для получения угловых ударных нагрузок внутри барабана 6 выполнена площадка 10 для закрепления испытуемого изделия. 1 з.п. ф-лы, 1 ил. « (Л л оо оо о N 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 G01 М7 00

ВСЕСОН13КАЯ ,,13 „",Ц

И% .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4029822/25-28 (22) 20. 12.85 (46) 15.08.87. Бюл. № 30 (75) С. Г. Субботин (53) 620.178.7 (088.8) (56) Авторское свидетельство СССР № 777532, кл. G 01 M 7/00, 1976.

Авторское свидетельство СССР № 1073610, кл. G 01 M 7/00, 1982. (54) СТЕНД ДЛЯ ИСПЫТАНИЙ ИЗДЕJINA НА УДАРНЫЕ НАГРУЗКИ (57) Изобретение относится к испытательной технике, а именно к устройствам для испытаний изделий на ударные нагрузки.

Целью изобретения является повышение воспроизводимости параметров ударных нагрузок и упрощение конструкции. Сущность изобретения заключается в торможении падающей платформы 4 с испытуемым изделием 5 на гибких элементах 8, меняю„„SU„„1330487 A1 щих направление своего движения, а следовательно, и платформы 4 в момент сматывания с вращающегося барабана 6 и наматывания на него при его дальнейшем вращении. Платформа 4 не соударяется с основанием стенда благодаря тому, что длина намотанных на барабан гибких элементов

8, концы которых соединены с платформой

4, меньше максимальной высоты подьема последней. Изобретение исключает необходимость в тормозном устройстве, при соударении с которым формируется ударный импульс на известрных стендах. Отсутствие пластически деформируемых или разрушаемых элементов тормозного устройства способствует повышению воспроизводимости ударных нагрузок. Для получения угловых ударных нагрузок внутри барабана 6 выполнена площадка 10 для закрепления испытуемого изделия. 1 з.п. ф-лы, 1 ил.

133048?

Формула изобретения.

Составитель В. Фомин

Редактор А. Ревин Техред И. Верес Корректор В. Бутяга

Заказ 3573/43 Тираж 776 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к испытательной технике, а именно к стендам для испытаний изделий на ударные нагрузки.

Цель изобретения — повышение воспроизводимости параметров ударных нагрузок и упрощение конструкции стенда.

Сущность изобретения заключается в разгоне платформы с испытуемым изделием за счет ее падения на гибких элементах, связывающих платформу с вращающим барабаном и реализация ударного нагружения при торможении этими элементами платформы без соударения ее с основанием стенда.

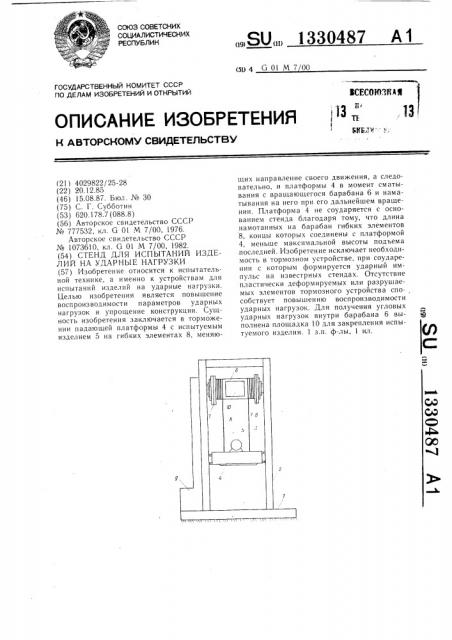

На чертеже изображен предлагаемый стенд, общий вид.

Стенд содержит основание 1, закрепленную на нем силовую раму 2 с вертикально установленными направляющими 3, по которым может перемещаться платформа 4 с испыпгуемым изделием 5. На силовой раме

2 установлен с возможностью вращения барабан 6 с маховиками 7, на барабан 6 навиты гибкие элементы 8, связанные с платформой 4, барабан связан с механизмом 9 подъема платформы. Внутри барабана 6 выполнена площадка 10 для закрепления испытуемого изделия при реализации угловых ударных нагрузок. Длина гибких элементов 8 меньше максимальной высоты подьема платформы.

Стенд работает следующим образом.

Перед испытаниями путем пробных сбросов платформы 4, изменяя массу маховиков

7 и длину гибких элементов 8, подбирают необходимые параметры ударных нагрузок на платформе 4 или угловых ударных нагрузок на площадке 10 барабана 6. Затем устанавливают испытуемое изделие 5 на платформе 4 или на площадке 10 и включают механизм 9 подъема платформы 4. При достижении платформой 4 выбранной высоты подъема отключают механизм 9 подъема платформы 4. Под действием силы тяжести платформа 4 с испытуемым изделием 5 падает. Соединенные с платформой 4 гибкие элементы 8 вращают барабан 6. При достижении платформой 4 выбранной минимальной высоты, определенной длиной гибких элементов 8, эти элементы после сматывания с барабана 6 начинают наматываться снова на него, но в другом направлении.

При этом происходит резкая смена направления движения гибких элементов 8 и смена направления движения платформы 4 с испытуемым изделием 5, что выражается в реализации на испытуемом изделии 5 требуемых

10 ударных нагрузок.

При установке испытуемого изделия 5 внутри барабана 6 на площадке 10 при смене направления движения платформы 4 в нижней точке падения барабан 6 с испытуе15мым изделием 5 испытывает угловые ударные нагрузки.

3а счет отсутствия обычного тормозного устройства, соударяющегося с платформой в конце разгона, упрощается конструкция стенда, а отсутствие пластически деформи3р руемых или разрушаемых элементов тормозных устройств повышает воспроизводимость ударных нагрузок на стенде.

1. Стенд для испытаний изделий на ударные нагрузки, содержащий основание, закрепленную на нем силовую раму с вертикальными направляющими, платформу для закрепления испытуемого изделия, бараЗО бан с маховиками, установленный с возможностью вращения в верхней части рамы, навитые на барабан гибкие элементы, концы которых соединены с платформой, механизм подъема платформы, отличаюи4ийся тем, что, с цельк> повышения воспроизводимости параметров ударных нагрузок и упрощения конструкции, длина гибких элементов меньше максимальной высоты пздъема платформыы.

2. Стенд по и. 1, отличающийся тем, что, с целью получения угловых ударных нагру40 зок, внутри барабана выполнена площадка для закрепления испытуемого изделия.
